Напоминатель невыключенных габаритных огней

К списку статей "Тюнинг и доработка"

Когда по надобности разбирал панель приборов, решил встроить в неё небольшое полезное устройство, напоминающее о невыключенных "габаритах". Когда-то уже были попытки создания такого устройства, тогда ещё звукового, но оно так и не было внедрено, а теперь решил сделать его с использованием контрольной лампы габаритов.

В моем автомобиле "габариты" и ближний свет включаются автоматически, поэтому нужды в лампе "габаритов" нет: она бы всегда светилась и рано или поздно перегорела бы. Так что появилась идея сделать так, чтобы она светилась только тогда, когда включены габаритные огни и выключено зажигание. Причем не просто светилась, а мигала.

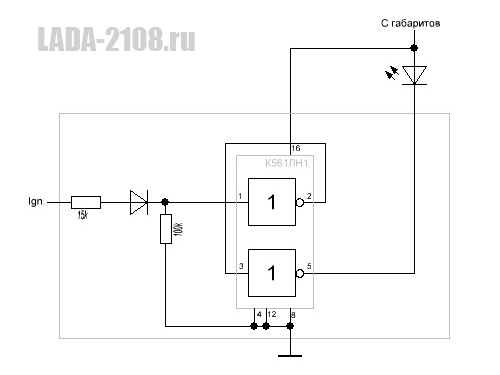

Схема напоминателя габаритов на К561ЛН1.

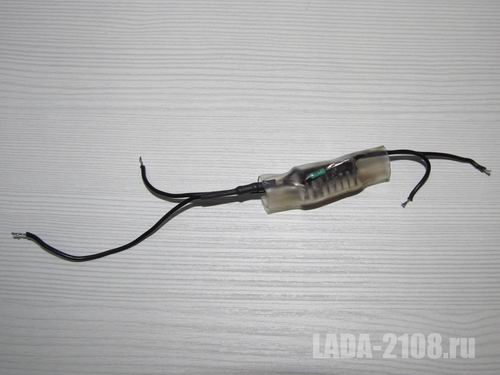

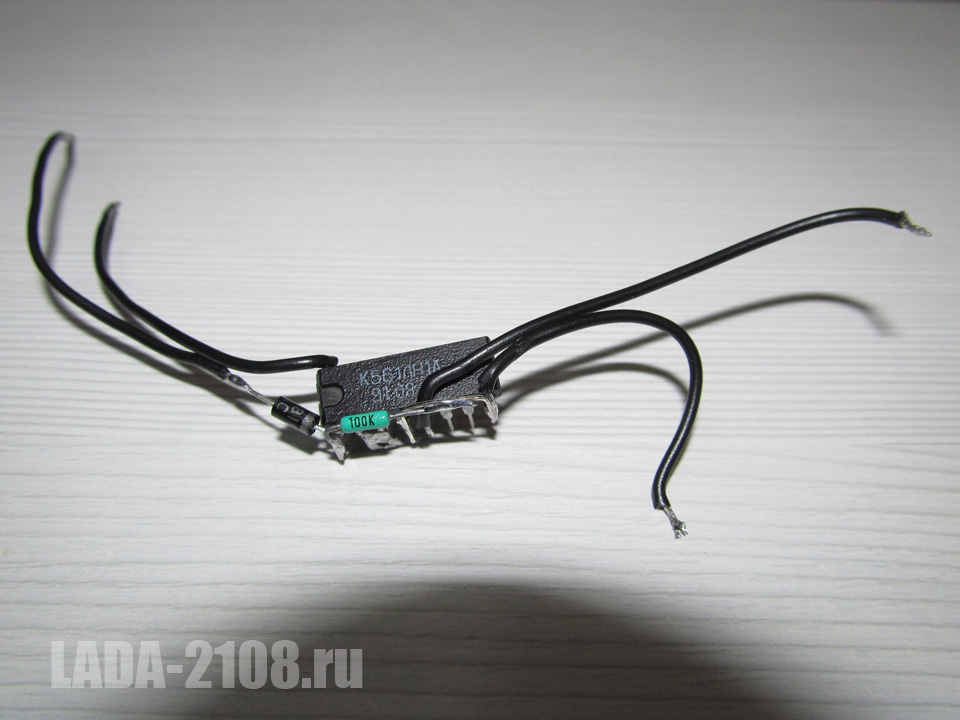

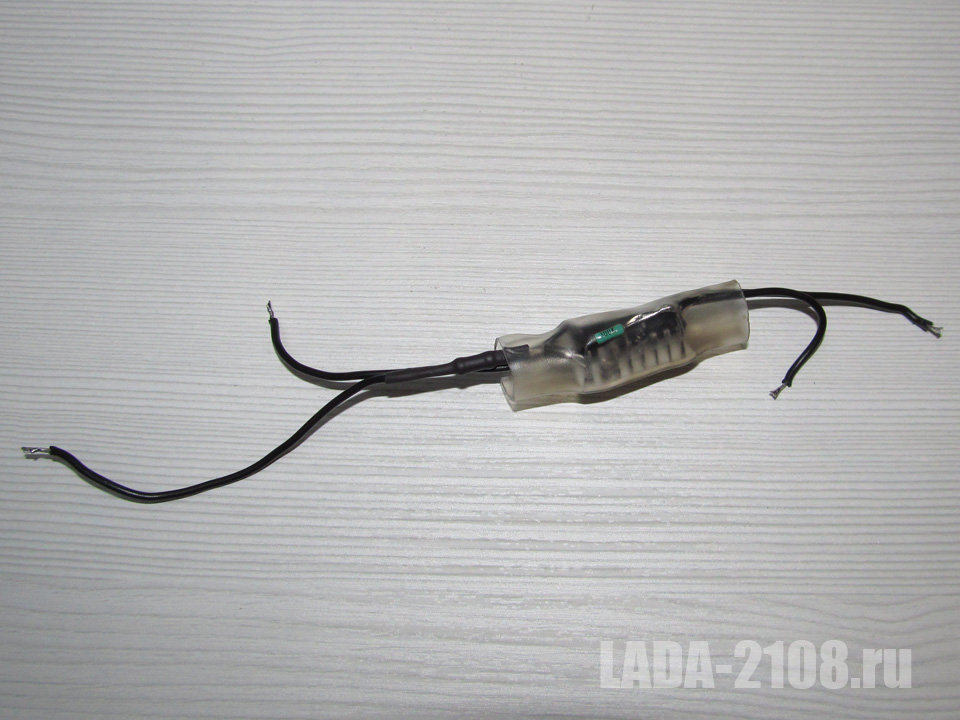

Для напоминателя использована простая схема на микросхеме К561ЛН1. Вся обвязка спаяна прямо на ней. Припаяны 4 провода, и сборка затянута в термотрубку. Разместить устройство можно сзади панели приборов рядом с платой, оно будет держаться на проводах, дополнительного крепежа не требуется.

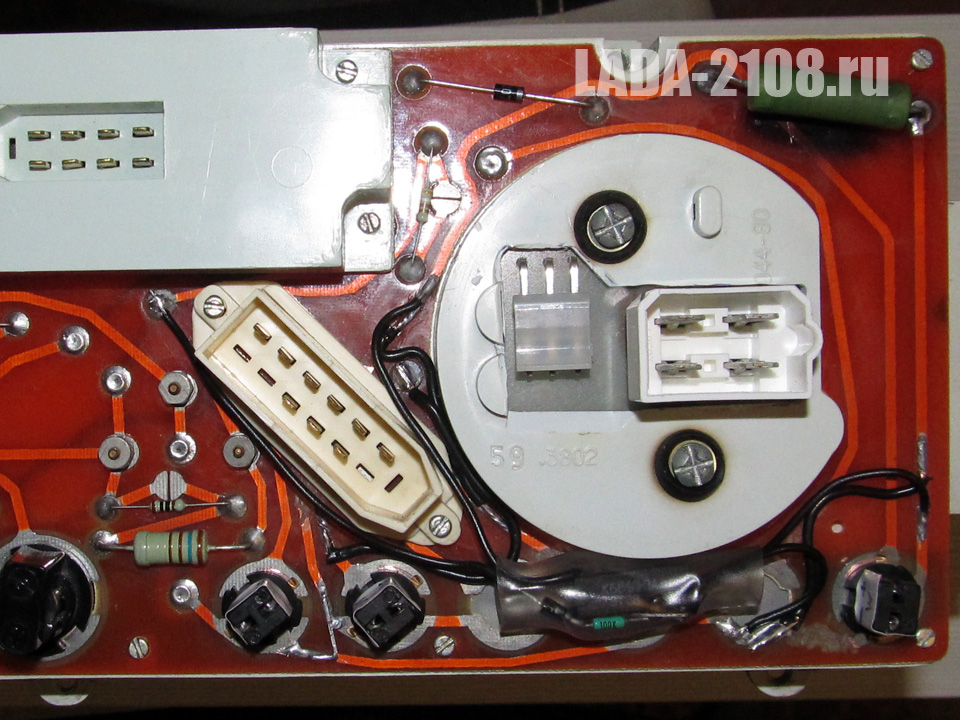

Подключение к панели простое. Разрезаем на плате панели приборов дорожку лампы "габаритов", идущую на "минус" и припаиваем 4 провода устройства.

Впечатления и опыт использования

Устройство работает исправно, срабатывания уверенные. Ситуация, когда оно может пригодиться, случается нечасто и возникает только тогда, когда ехал в темноте загородом, включая дальний свет (соответственно был вынужден принудительно включить переключатель света), приехал, выключил зажигание, а "габариты" остались гореть. Это бывает редко, но всё же несколько раз устройство срабатывало и подсказывало об оставленных "габаритах".

Материалы и стоимость

Радиодетали

100 р.
