Возбуждаем генератор (LADA Samara и подобные)

К списку статей "Эксплуатация, ремонт и обслуживание"

Было дело, поспорил я с одним человеком, можно ли подключать обмотку возбуждения непосредственно к аккумулятору. Человек утверждал, что так оно и вообще всегда подключено, всего лишь через замок зажигания. И что вообще через диод или как, неважно, "не к 220 же". Увы, часто люди утверждают, не вдаваясь в подробности устройства.
Поэтому расскажу, как работает возбуждение генератора на ВАЗ-2108 и подобных. Не буду полностью расписывать как сие устроено, а только расскажу, что можно, что нельзя и почему. Отмечу, что речь идёт о семействе LADA Samara, но это же применимо и к 110, и с некоторыми оговорками к Priora, Kalina и Granta.

Если отвечать на вопрос коротко, можно ли подвести возбуждение от аккумулятора, то да, можно, но через диод.

Более подробно. Если вдруг пропало возбуждение генератора, то можно подвести напряжение от аккумулятора ко входу D генератора во время или сразу после запуска двигателя. Вскоре исправный генератор должен перейти в режим самовозбуждения от вырабатываемого им самим напряжения. Подключать нужно через диод, но не напрямую, иначе рискуете спалить допдиоды генератора. И естественно, только при включенном зажигании, иначе посадите аккумулятор во время стоянки.

Теперь совсем подробно. Сам по себе, просто посредством вращения ротора, генератор не станет вырабатывать напряжение. Чтобы он начал это делать, его нужно возбудить — "дать пинка", и для этого в нём есть обмотка возбуждения, которая потребляет некоторый ток. Напряжение на неё подводится через контакт D генератора и регулятор напряжения. Регулятор также отключает обмотку при превышении вырабатываемого напряжения, собственно в этом и вся его функция.
Есть 2 режима питания обмотки возбуждения. Стартовый, когда двигатель запускается; и рабочий, когда генератор уже работает. В первом случае питание на обмотку подается от аккумулятора через лампу контроля заряда и последовательно включенный с ней диод. Во втором случае, когда генератор начал вырабатывать напряжение, питание обмотки идёт через его 3 дополнительных диода — автономно.

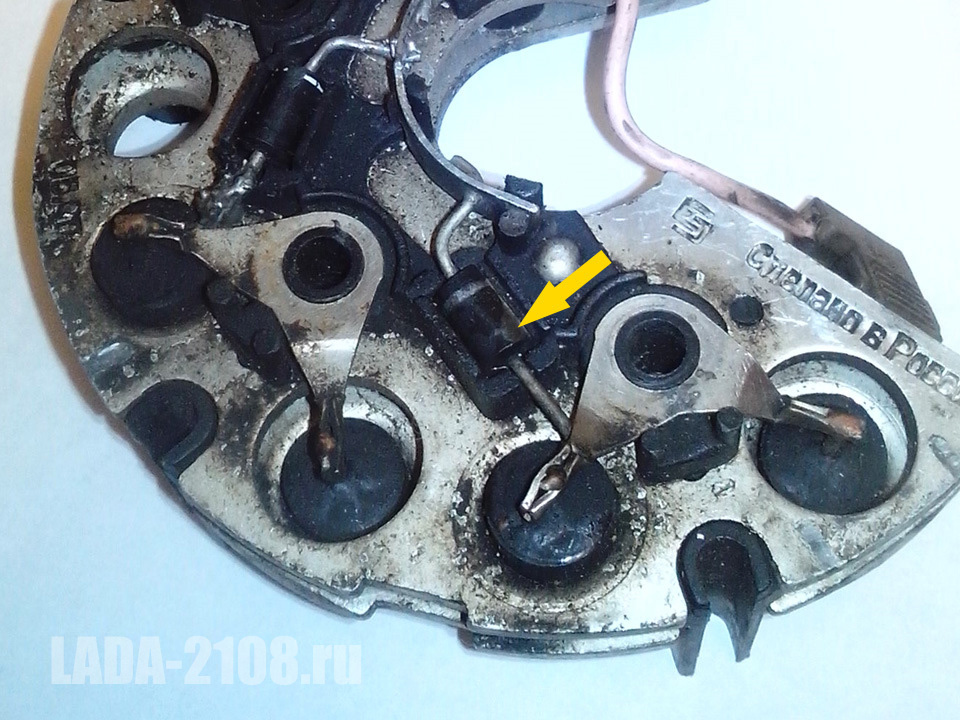

Стрелкой показан один из дополнительных диодов — диодов обмотки возбуждения. Видно, насколько он отличается от основных, больших диодов..

Бывает, что генератор не хочет возбуждаться.
Самый первый и простой возможный вариант здесь — проверить клемму контакте D генератора, там может быть плохой контакт, всё очень просто: поджимаем, зачищаем, радуемся.
Другой вариант: перегорела контрольная лампа заряда. Естественно, её можно заменить. Но если менять сейчас ну никак, в дороге например, есть следующие варианты:
— "газануть", и вполне вероятно, что генератор возбудится, благодаря остаточной намагниченности;
— подать напряжение на обмотку возбуждения искусственно, т.е. отдельным проводом с аккумулятора.
Вот о последнем способе и поговорим.

Берём провод, последовательно с ним диод и подключаем от плюса аккумулятора к D-контакту генератора. Если генератор исправен, он перейдет в автономный режим, и провод можно будет отключить.
Теперь главное: нахрена козе баян зачем нужен диод. А нужен он для того, чтобы не убить дополнительные диоды. Посмотрим схему:

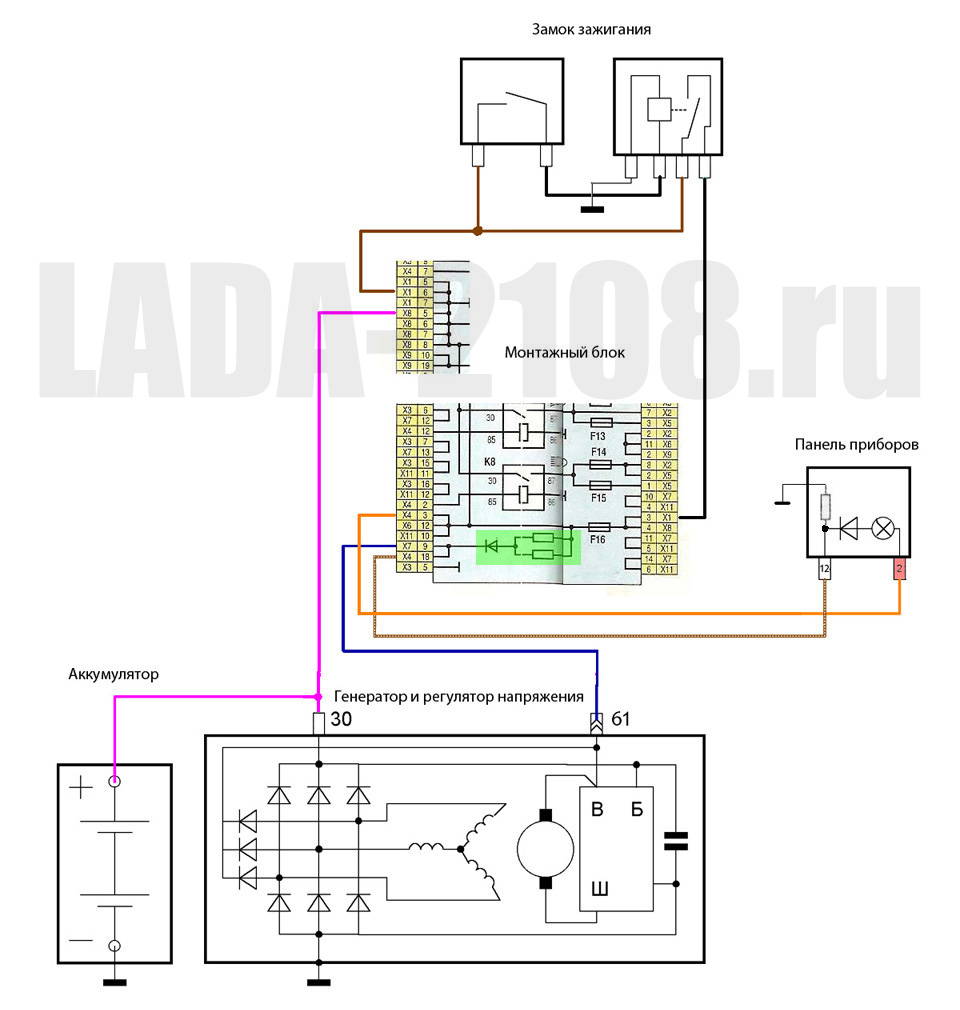

Адаптированная и откорректированная схема заряда LADA Samara..

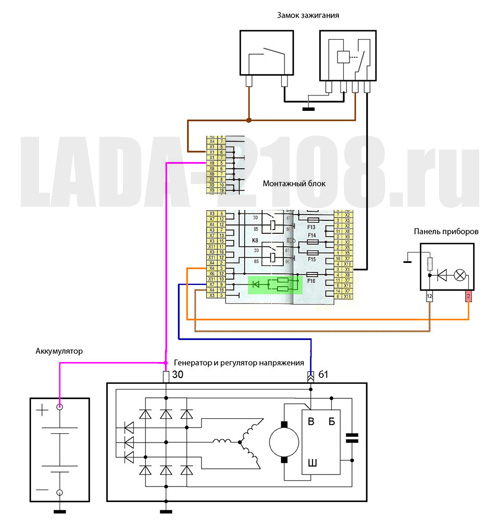

Обмотка возбуждения ВАЗ-2108 и подобных автомобилей питается не от основных диодов, а от дополнительных, специально для неё предназначенных (на схеме — слева горизонтально). Эти диоды рассчитаны на небольшой ток. Если пробежаться по схеме, то видно, что никуда более, чем на обмотку возбуждения, ток с них попасть не может.
Если же мы подключим "+" аккумулятора прямо к D-контакту (он же 61), и генератор возбудится и начнёт вырабатывать напряжение, то ток потечёт как через 3 основных диода, так и через 3 дополнительных — параллельно. И потечёт он на всю нагрузку автомобиля! А допдиоды слаботочные, и они элементарно могут сгореть, что повлечёт полную потерю возбуждения и замену диодного моста или по крайней мере этих диодов.

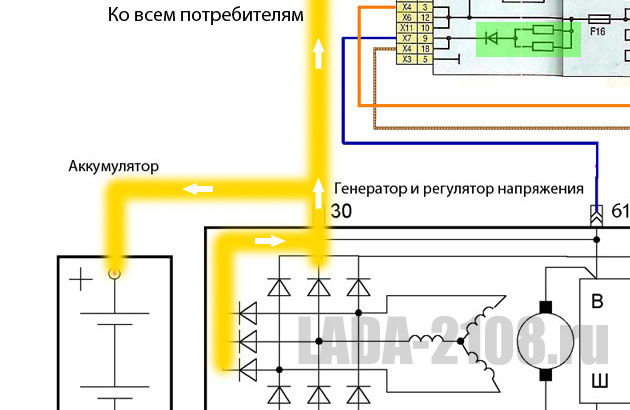

Движение тока в случае подключения аккумулятора напрямую к обмотке возбуждения..

Если же мы запитываем обмотку через диод, то он допускает ток только от аккумулятора, но не наоборот.

Возвращаясь к моему спору с тем человеком, который утверждал, что "похрен через диод, через лампу или предохранитель". Да, похрен, но только если это касается генераторов без допдиодов обмотки возбуждения, а это генераторы ВАЗ-2101, некоторой "классики", "камазовские" и возможно какие-то ещё. Да, в таких генераторах обмотка запитана прямо от основных диодов, а им в свою очередь откровенно пофиг, какой ток через них идёт — они же и служат для основного питания. Но такое не прокатит на "переднем приводе"!

И ещё, если обратить внимание на первую схему, то там зелёным выделены 2 резистора и диод. Эта группа также может давать стартовое возбуждение, даже если перегорела лампа контроля заряда — фактически это обход. А диод в ней предотвращает запитывание всей нагрузки в обратном направлении: от допдиодов на остальную схему автомобиля.
Кстати, эта группа есть не на всех схемах LADA Samara. В частности здесь приведена схема ВАЗ-2114, но на схеме ВАЗ-2108 (первые выпуски) есть только резисторы, а на схеме ВАЗ-2115 этой группы нет вообще. На ВАЗ-2110 также такого обхода уже, увы, нет, так что если лампа контроля заряда перегорела (что можно и не заметить), то всё — только внешнее возбуждение или "прогазовка".
Отсюда, кстати, мораль: следите за исправностью этой лампы, а то можно в дороге остаться с севшим аккумулятором, не заметив, что генератор не даёт зарядку.
И мораль номер два: при замене этой лампы на светодиод, питание на обмотку возбуждения также не пойдёт!

Ну и разумеется, если видны явные симптомы неисправности генератора, не нужно делать костыли, заводить "левые" провода, да ещё не зная, как всё это устроено — риск может быть велик. Лучше займитесь ремонтом генератора и цепей заряда.

Надеюсь, объяснил понятно. Если есть вопросы, буду рад ответить.
