Схема и разъемы монтажного блока ВАЗ-2108 (LADA Samara)

К списку статей "Устройство"

Здесь рассматривается монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

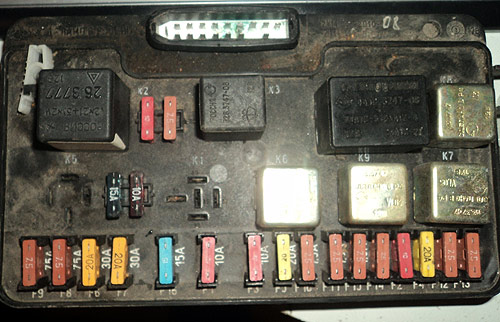

Монтажный блок ВАЗ-2108 (2114)

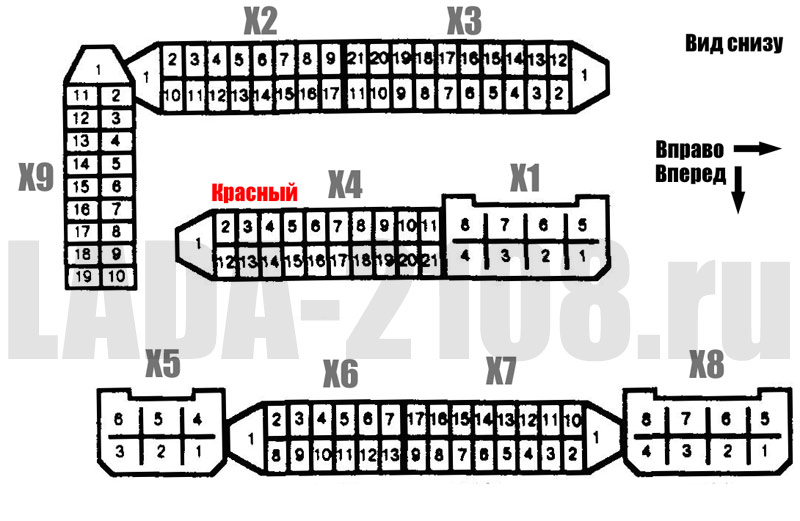

Вид снизу на монтажный блок. Разъемы X5 - X8 доступны из моторного отсека, остальные - из салона.

Расположение разъемов монтажного блока ВАЗ-2108 (2114)

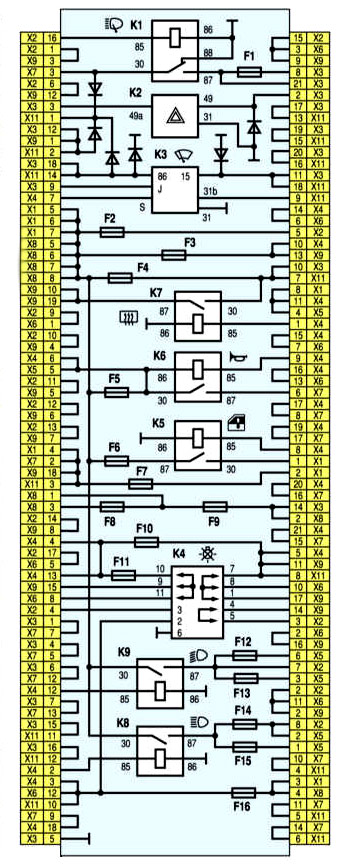

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099)

Нумерация выводов монтажного блока 2114-3722010

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём Контакт Цвет провода Назначение
X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП выключатель зажигания (кл. 15)
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7
блокировка дверей
8 П выключатель зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ включатель аварийной сигнализации
6 ГБ дверь левая передняя
7 ОБ включатель задних противотуманных огней
8 34 контрольная лампа дальнего света
9 -
10 4 включатель задних противотуманных огней
11 сч контрольная лампа резерва топлива
12 ПЧ контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 КГ контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16
эл.двигатель фароочистителя
17 -
X3 (Ш3) 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 ГП переключатель указателей поворотов
4 СБ контрольная лампа уровня масла
5 Ч масса
6 РБ контрольная лампа уровня омывающей жидкости
7 РО контрольная лампа износа тормозных накладок
8 3 в включатель фар
9 ЖЗ переключатель стеклоочистителя ветрового стекла
10 ПГ патрон подключения переносной лампы
11 0 выключатель зажигания (кл. 15)
12 РЧ включатель омывателя заднего стекла
13

14 ж контрольная лампа противотуманных фар
15

16 СГ указатель давления масла
17

18 Р переключатель стеклоочистителя
19 СО переключатель стеклоочистителя
20 С переключатель стеклоочистителя
21 ОБ включатель задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл. и контрольная лампа обогрева заднего стекла
2 ГБ переключатель света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель наружного освещения
5 К реостат освещения приборов
6 Р аккумулятор
7 ЧБ переключатель очистителя и омывателя ветрового стекла
8 О колодка Ш4 монтажного блока клемма 3
9 СЧ включатель звуковых сигналов
10 БП включатель стоп-сигналов
11 Р аккумулятор
12 СП переключатель света фар (ближний свет)
13
предупредительный свет
14 -
15 -
16 РГ контрольная лампа уровня тормозной жидкости
17 ЗБ указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумуляторной батареи
19 ЖЧ включатель противотуманных фар
20 РЗ контрольная лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний свет (правый)
2 дальний свет (левый)
3 СЧ ближний свет (левый)
4 П стартер (кл. 50)
5 ПБ электровентилятора охлаждения радиатора
6 С ближний свет (правый)
X6 (Ш6) 1 -
2 3 включатель света заднего хода
3 ГЧ указатель поворота (левый передний)
4 -
5 -
6 -
7 -
8 ЖЧ габаритный огонь (правый передний)
9 БЧ терморегулятор электровентилятора
10 ЖЧ габаритный огонь (левый передний)
11 Г указатель поворота (правый передний)
12 0 включатель света заднего хода
13 РГ датчик уровня тормозной жидкости
X7 (Ш7) 1 -
2 ЖГ эл.двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4 -
5 СБ датчик уровня масла
6 СЧ звуковые сигналы
7 С датчик скорости
8 ЗБ датчик температуры охлаждающей жидкости
9 КБ генератор (кл. 61)
10 Р насос омывателя ветрового стекла
11 БЧ включатель подкапотной лампы
12 РБ датчик уровня омывающей жидкости
13 РЧ тормозные накладки
14 -
15 КП тахометр
16 РЗ датчик уровня охлаждающей жидкости
17 ЖБ реле противотуманных фар
X8 (Ш8) 1 ЖП реле противотуманных фар
2 ЖЧ противотуманная фара (левая)
3 Ж противотуманная фара (правая)
4 ГП катушка зажигания
5 Р генератор (кл. 30)
6 Р генератор (кл. 30)
7 -
S РЧ реле противотуманных фар
X9 (Ш9) 1 РЧ эл двигатель очиститель заднего стекла
2 Г указатель поворота (правый задний)
3 БГ эл двигатель очиститель заднего стекла
4 ОЧ задние противотуманные огни
5 СЧ дверь задняя
6 ПЧ дверь передняя правая
7 БЧ плафон освещения салона
8 КГ датчик ручного тормоза
9 БЧ кнопки сигнализации открытых дверей
10 0 элементы обогрева заднего стекла
11 С фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 Б плафон освещения салона
14 П стоп-сигналы
15 Ж габаритный огонь (правый задний)
16 3 фонарь заднего хода
17 ЖЧ габаритный огонь (левый задний)
18 ЖГ очиститель заднего стекла
19 0 элементы обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан омыва заднего стекла
3 -
4 Ж насос
5 БЧ подкапотная лампа
6 -
7 -
8 КЧ подкапотная лампа
9 Б эл двигатель стеклоочистителя
10 0 эл.двигатель стеклоочистителя ветрового окна
11 -
12 СО датчик аварийного давления масла
13 -
14 Р клапан омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл двигатель стеклоочистителя
17 ЖБ эл двигатель стеклоочистителя
18 -
19 -
