Сравнение систем охлаждения LADA Samara, 110, Priora, Kalina, Granta

12.01.2017
К списку статей

Системы охлаждения переднеприводных ВАЗов отличаются лишь нюансами и мало изменились со времени ВАЗ-2108. Заметное отличие появилось только начиная с LADA Granta, где малый круг осуществляется исключительно через отопитель салона, тогда как в других моделях проходит еще и параллельно через участок подводящей трубки насоса. Кран отопителя имеется только в LADA Samara (Samara-2), а в остальных моделях ОЖ всегда проходит через радиатор отопителя. Также системы отличаются местами включения расширительного бачка: в большой круг или в общую часть.

Термостаты, применяемые на автомобилях ВАЗ

Фото Наименование Народное название Описание Применение
Термостат 2108 2108-1306010 "Четырёхдырочный" Базовый термостат, с которым начал выпускаться ВАЗ-2108. Расширительный бачок включается в большой круг. Устанавливается через муфту и выпускной патрубок. Samara
Термостат 2110 2110-1306010 "Трёхдырочный" Термостат для ВАЗ-2110. Расширительный бачок включается в обратный шланг отопителя, таким образом система представляет собой полный аналог схемы "шестидырочного" термостата. Устанавливается через муфту и выпускной патрубок. 110, Samara-2
Термостат 21082, 5 патрубков 21082-1306010 "Пятидырочный" Модернизированный, разборный термостат. Расширительный бачок включается в общую часть, а не в большой круг. Samara, 110, Priora
Термостат 21082 21082-1306010 "Шестидырочный" Модернизированный, разборный термостат. По сравнению с "пятидырочным" добавлен патрубок на расширительный бачок. Байпасное отверстие меньше, чем в 2108. Также есть мнение, что оно меньше, чем в "пятидырочном". Расширительный бачок включается в общую часть, а не в большой круг. Samara, 110, Priora
Термостат 1118 1118-1306010 Для Калины Термостат для LADA Kalina. Функционально представляет собой полный аналог базового термостата ВАЗ-2108. Kalina
Термостат 2190 21900-1306010 Для Гранты Термостат для LADA Granta. Принципиально другой термостат, закрывает вход в радиатор, а не выход. При закрытом термостате вся ОЖ идёт через радиатор отопителя. Priora, Granta, Kalina 2, Vesta

Есть только перечисленные термостаты. Каких-либо "карбюраторных", "инжекторных" и прочих не существует. Все они одинаковы по посадочному месту на блоке цилиндров и по патрубкам (у 2190 чуть больший патрубок на радиатор охлаждения).

Варианты схем охлаждения LADA

Для переднеприводных ВАЗ существует всего 3 схемы систем охлаждения, а остальное лишь их вариации. Первая схема - начальная схема ВАЗ-2108; вторая - с расширительным бачком, включенным в общую часть; третья - сильно отличающаяся "грантовская".

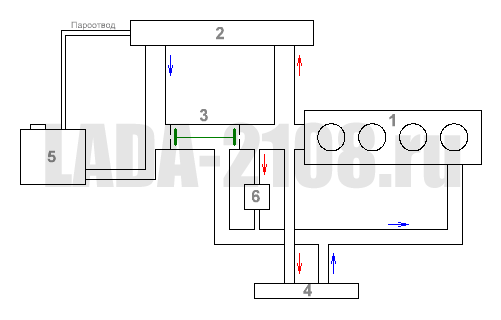

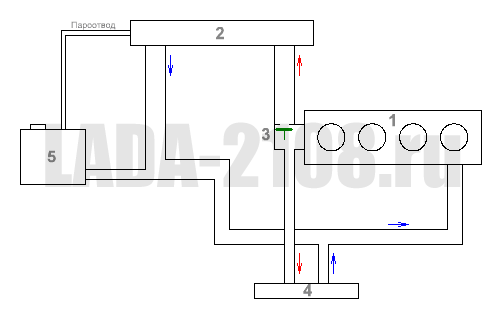

Схема системы охлаждения ВАЗ-2108, LADA Kalina
1 – двигатель; 2 – радиатор охлаждения; 3 – термостат; 4 – радиатор отопителя; 5 – расширительный бачок; 6 – дроссельный узел

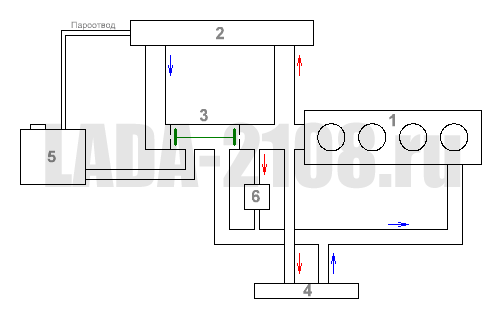

Выбор схемы: 2108, Kalina | 2110, 21082 | 2190

LADA Samara

Samara и Samara-2 имеют одинаковые системы, но могут применяться разные термостаты: более старый - 2108-1306010 ("четырёхдырочный"), более новый - 21082-1306010 ("пятидырочный", его версия 2109-1306010 для карбюраторов). Первая схема - начальная, с ней выпускались ВАЗ-2108 первых выпусков; вторая схема появилась позже, ближе к началу выпуска Samara-2. На Samara-2 ставился и 2110-1306010.

2108 (карбюратор)

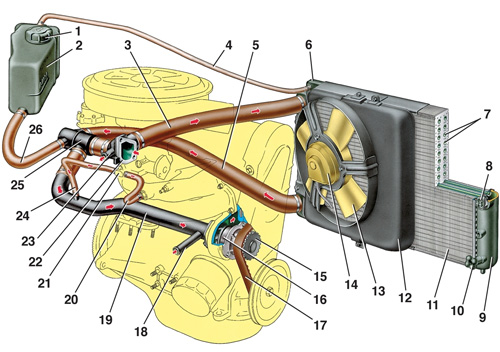

Схема системы охлаждения LADA Samara

1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг отвода жидкости от подогрева впускной трубы к блоку подогрева карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от подогрева впускной трубы и блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

2114, 2115 (инжектор, термостат от 110)

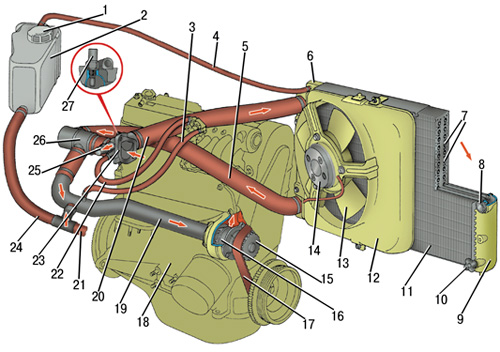

Схема системы охлаждения ВАЗ-2114

1–пробка расширительного бачка; 2–расширительный бачок; 3–шланг отвода охлаждающей жидкости от дроссельного патрубка; 4–шланг от радиатора к расширительному бачку; 5–отводящий шланг радиатора; 6–левый бачок радиатора; 7–алюминиевые трубки радиатора; 8–заглушка; 9–правый бачок радиатора; 10–сливная пробка; 11–сердцевина радиатора; 12–кожух электровентилятора; 13–крыльчатка электровентилятора; 14–электродвигатель; 15–зубчатый шкив насоса; 16–крыльчатка насоса; 17–зубчатый ремень привода распределительного вала; 18–блок цилиндров двигателя; 19–подводящая трубка насоса; 20–подводящий шланг радиатора; 21–отводящий шланг радиатора отопителя; 22–шланг подвода охлаждающей жидкости к дроссельному патрубку; 23–выпускной патрубок; 24–заправочный шланг; 25–подводящий шланг радиатора отопителя; 26–термостат; 27–датчик температуры охлаждающей жидкости системы управления двигателем

LADA 110 и Priora

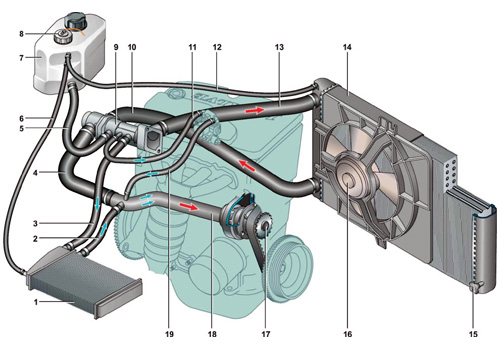

Схема системы охлаждения LADA Priora

1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя; 7 — расширительный бачок; 8 — датчик уровня жидкости в расширительном бачке [Устанавливается на части автомобилей.]; 9 — термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба к насосу охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла

На старых 110 ставился термостат 2110-1306010 ("трёхдырочный").
На Priora и новых 110 используется термостат 21082-1306010-10 ("шестидырочный") с его классической схемой, аналогичной Samara последних выпусков.
На более новых моделях (FL) устанавливают и систему на базе термостата 2190.
Имеется дополнительный пароотводящий шланг, идущий из отопителя в расширительный бачок.

LADA Kalina

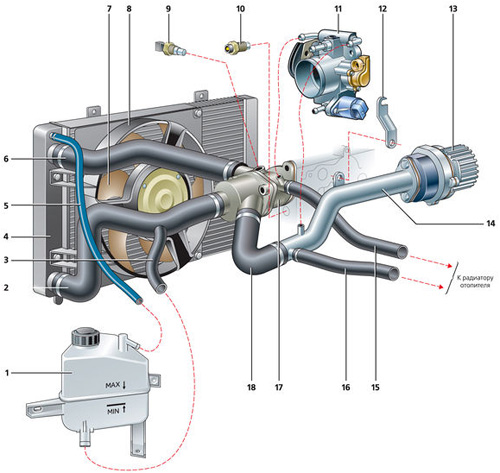

Схема системы охлаждения LADA Kalina

1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Схема полностью аналогична схеме ВАЗ-2108 с "четырехдырочным" термостатом.

LADA Granta

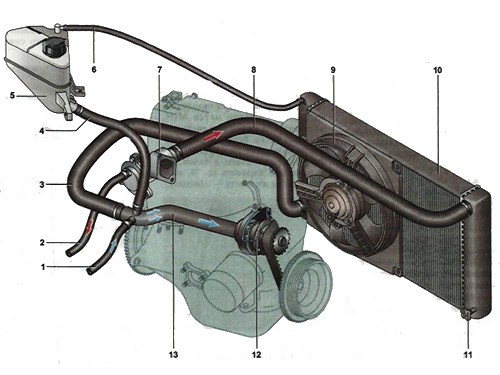

Схема системы охлаждения LADA Granta

1 — шланг отвода охлаждающей жидкости из радиатора отопителя; 2 — шланг подвода охлаждающей жидкости к радиатору отопителя; 3 — шланг отвода жидкости из радиатора двигателя; 4 — шланг расширительного бачка; 5 — расширительный бачок; 6 — пароотводяший шланг радиатора двигателя; 7 — термостат; 8 — шланг подвода жидкости к радиатору двигателя; 9 — электроистилятор радиатора; 10 — радиатор двигателя; 11 — пробка сливного отверстия радиатора; 12 — насос охлаждающей жидкости; 13 — подводящая труба насоса охлаждающей жидкости

В отличии от предыдущих моделей, здесь термостат закрывает вход в радиатор, а не выход из него. Кроме того, отопитель включен последовательно, а не параллельно подводящей трубки насоса (можно сказать, что здесь диаметр байпасного канала равен нулю). Это должно улучшать прогрев салона, но и увеличивает нагрузку на радиатор отопителя в режиме прогрева двигателя.
Аналогичная схема применяется на Renault Logan. Кроме того, в этой системе нет предусмотрен подогрев дроссельного узла.

LADA Kalina 2

Аналогична LADA Granta.

LADA Vesta

Аналогична LADA Granta. Термостат тот же.

Mercedes-Benz W210

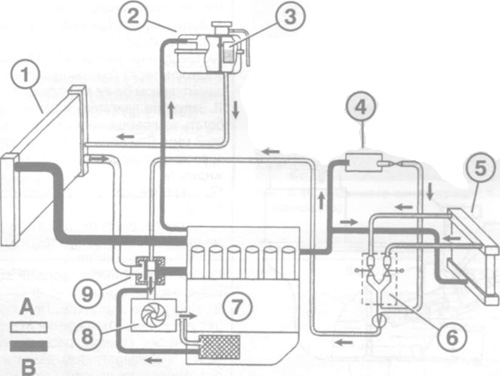

Схема системы охлаждения Mercedes-Benz W210

1 — радиатор охлаждения; 2 — расширительный бачок; 3 — датчик уровня ОЖ; 4 — обогреватель омывающей жидкости; 5 — радиатор отопителя; 6 — кран отопителя; 7 — двигатель; 8 — насос ОЖ; 9 — термостат

И для сравнения рассмотрим схему охлаждения Mercedes-Benz E-класса, как достаточно современного и прогрессивного автомобиля. Если не учитывать незначительные нюансы, система аналогична первым моделям переднеприводных ВАЗ и отличается от последних поколений. Горячая ОЖ всегда имеет доступ в радиатор охлаждения - термостат запирает выход из радиатора, а не вход. ОЖ всегда имеет возможность циркулирования по малому кругу, минуя отопитель. Расширительный бачок включен аналогично начальной схеме ВАЗ-2108, но пароотвод сделан по-другому. Отопитель имеет кран.
