Подсветка под дверями + дверные габариты

К списку статей

Что касается подсветки под дверями, поверьте, это удобно: открываешь дверь и видишь, куда ты сейчас ступишь ногой - грязь ли там, лужа или снег.
Дверные габариты служат безопасности в условиях темноты, особенно на трассе или на стоянке, где открытую дверь машины могут не заметить. Делаются они просто и дёшево, но почему-то многие производители даже катафоты ставить не желают.

Как же это сделать? Сделать просто, но нужно повозиться. Я делал вместе с проводкой стеклоподъемников и активаторов, так что дополнительных усилий почти не потребовалось.
В первую очередь снимаем обшивку двери и делаем ножом отверстия под фонари подсветки. В качестве них удобно использовать фонари подсветки номерного знака ВАЗ-2108. После моделирования было решено поставить фонари в этом месте, как показала практика, место хорошее.

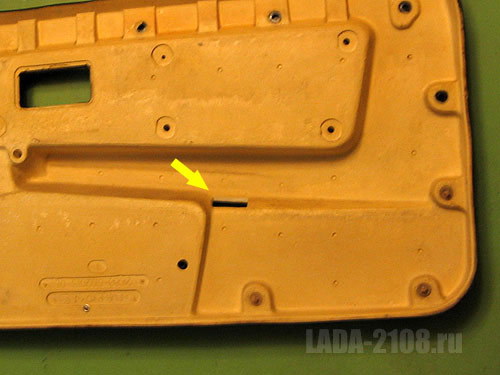

Прорезь в обшивке двери для лампы подсветки

Для габаритного фонаря отверстие нужно делать в торце двери. Его расположение не принципиально, но можно рекомендовать следующий вариант. В качестве фонарей -всё те же фонари подсветки номерного знака ВАЗ-2108. На фото ниже виден катафот, который позже был демонтирован.

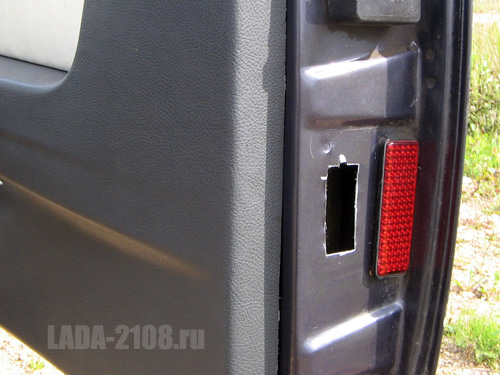

Отверстие в двери для габаритного фонаря

Электрика. Можно подключить фонари через стандартные "концевики" дверей параллельно салонному освещению - схема там несложная. В качестве ламп подсветки использованы мощные светодиоды в форм-факторе салонной лампочки - их света хватает, а потребляют всего по 70мА. Для габаритных ламп использованы менее мощные LED-лампы на светодиодах типа 3528, их потребление всего 16мА на лампу.
Провода протягиваем параллельно другим проводам через гофру в двери и выводим как показано на фото. Подключаем уже после установки обшивки двери. Провода габаритов ведём параллельно, подключить лучше до установки обшивки.

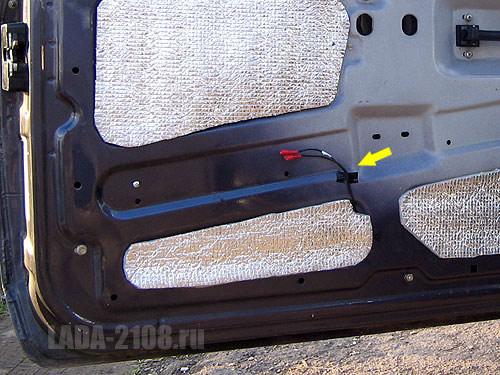

Выводим провода из недров двери, делаем разъемы, фиксируем изолентой

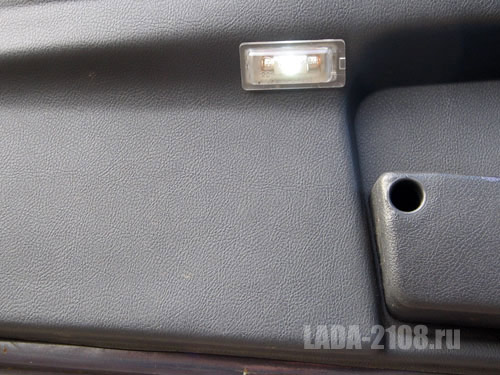

Подсветка двери с использованием фонаря освещения номерного знака ВАЗ-2108

И наконец, как выглядит подсветка в полной темноте с полуоткрытой и полностью распахнутой дверью.

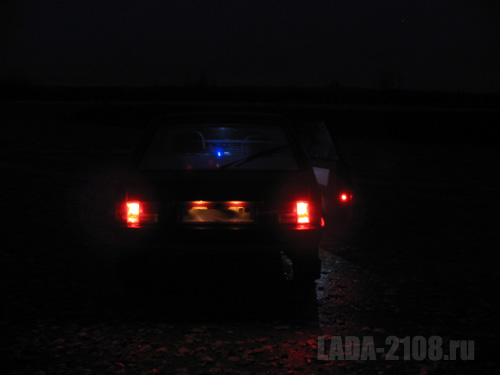

Подсветка двери в темноте: дверь приоткрыта

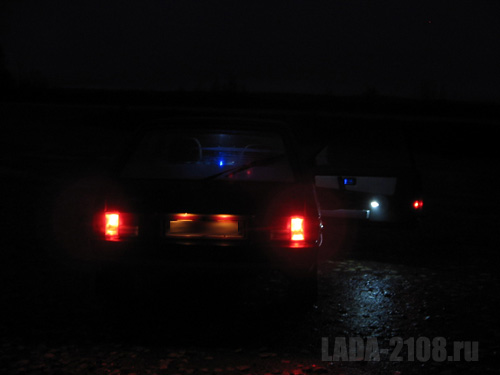

Подсветка двери в темноте: дверь распахнута

Впечатления и опыт использования

К подсветке привыкаешь быстро, а когда случится, что подсветка не горит при открытии двери (мало ли, ремонт), в глазах становится непривычно темно. А при ней видны всевозможные лужи и грязь, в общем быстро становится нормальной необходимостью.
Габариты, думаю, повышают безопасность в темноте, когда нужно остановиться на обочине. Ну и эстетически они приятно смотрятся в сумерках.
Сбоев не было, подсветка работает уже давно, а габариты поставлены всего месяц назад.

Материалы и стоимость

Фонари освещения номерного знака ВАЗ-2108
320 р.

LED-лампы для подсветки
240 р.

LED-лампы для габаритов
80 р.

Провод НВ, ПВ или МГШВ около 8 м (грубо)
40 р.

Разъемы
30 р.
