Схемы электрооборудования LADA Samara

К списку статей "Устройство"

Электрооборудование всего семейства LADA Samara, а также Samara-2 имеет в целом одинаковую схему, различающуюся только нюансами. Это касается как автомобилей с карбюраторными, так и с инжекторными двигателями. ЭСУД инжекторных двигателей не связана с общей проводкой, поэтому не зависит от неё.

Все нижеприведенные схемы показывают карбюраторную систему зажигания, но пугаться этого не нужно: на инжекторных машинах просто отсутствуют "карбюраторные" элементы, а ЭСУД подключена отдельно с собственным подключением к аккумулятору и никак не связана с основном схемой автомобиля.

Схема электрооборудования с "высокой панелью"

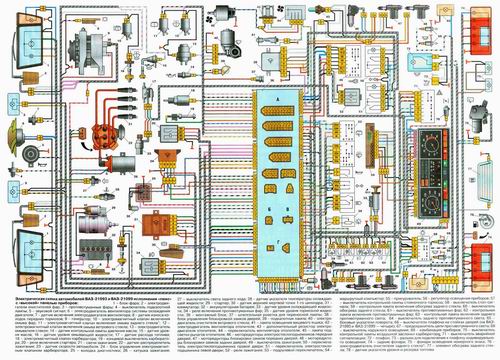

Эта схема электрооборудования представлена в лучшем качестве. Фактически это самая актуальная схема оставшихся в эксплуатации ВАЗ-2108(09). Также схема интересна наличием внутренней схемы монтажного блока.

Схема электрооборудования ВАЗ-2108, 2109, 21099, 2113, 2114, 2115 с высокой панелью.

Схема электрооборудования с "высокой панелью"

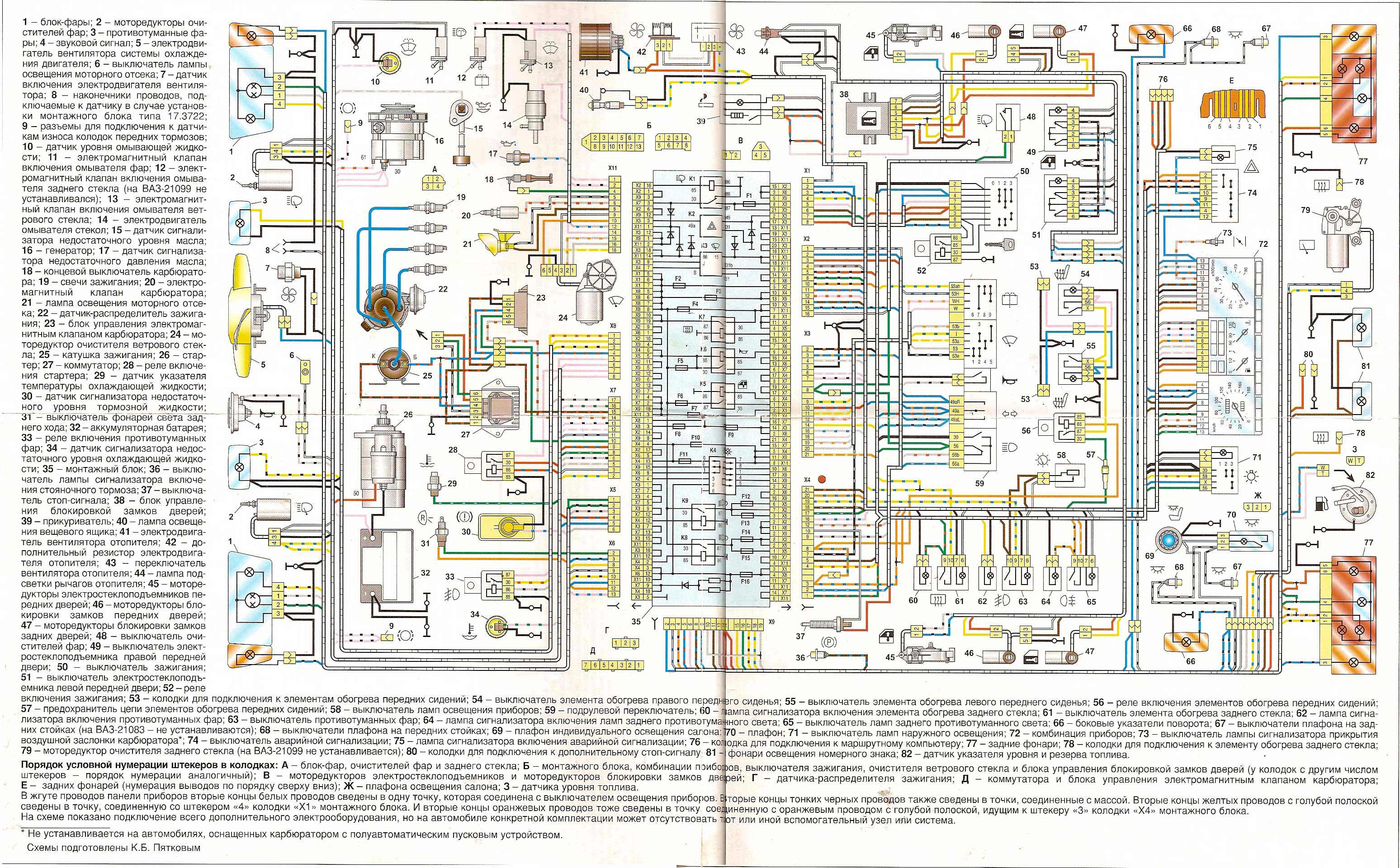

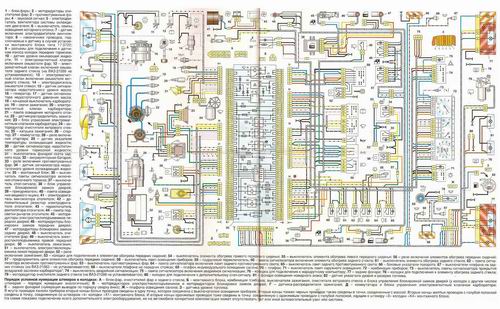

Еще один вариант схемы. Схема может быть использована как вспомогательная, если что-то непонятно по предыдущей.

Схема электрооборудования ВАЗ-2108, 2109, 21099, 2113, 2114, 2115 с высокой панелью.

Схема электрооборудования с "низкой панелью"

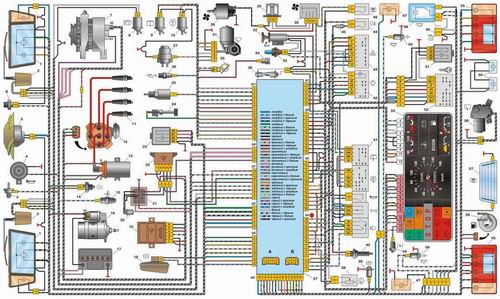

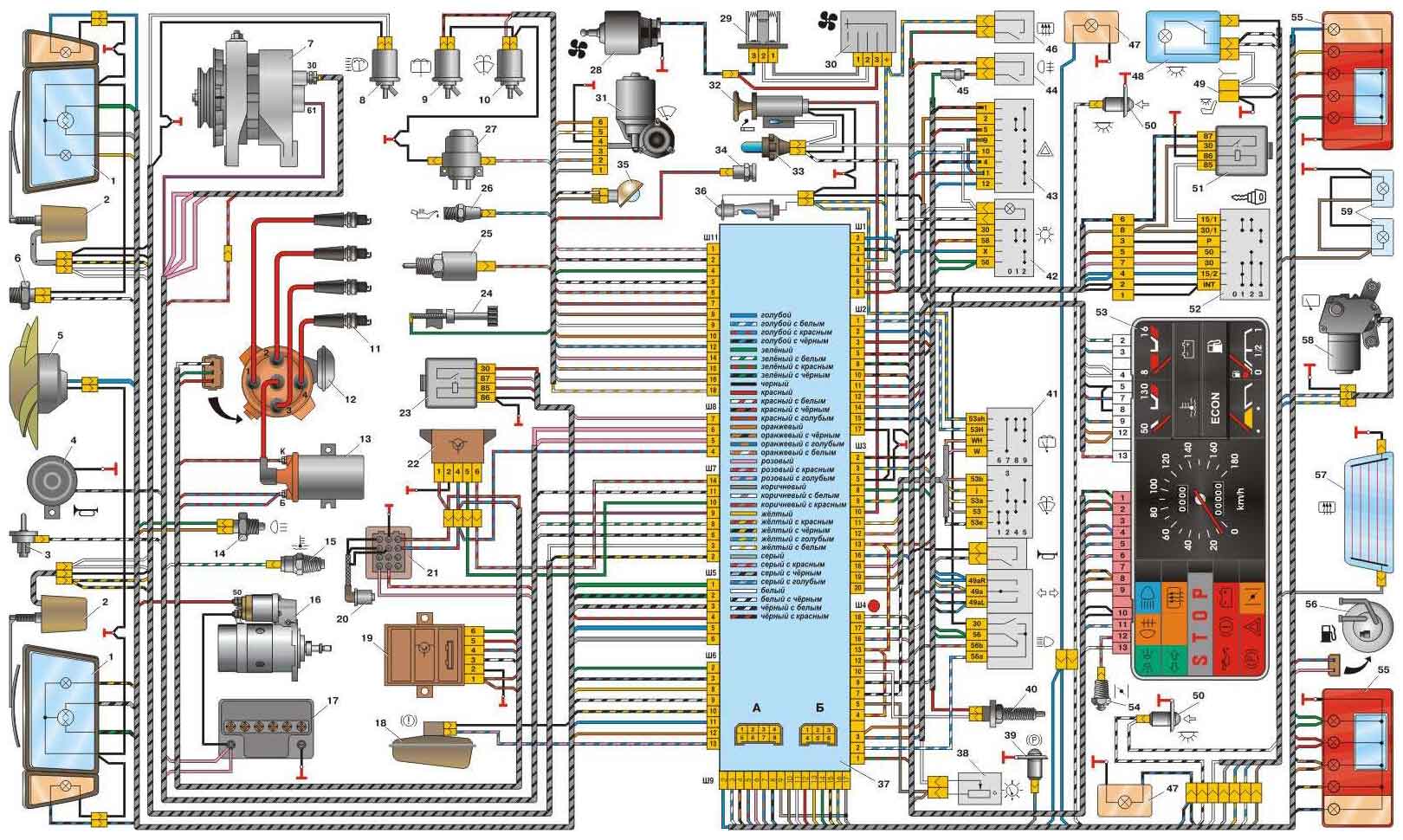

Схема электрооборудования ВАЗ-2108, 2109, 21099, 2113, 2114, 2115 с низкой панелью.

Схема электрооборудования с "низкой панелью"

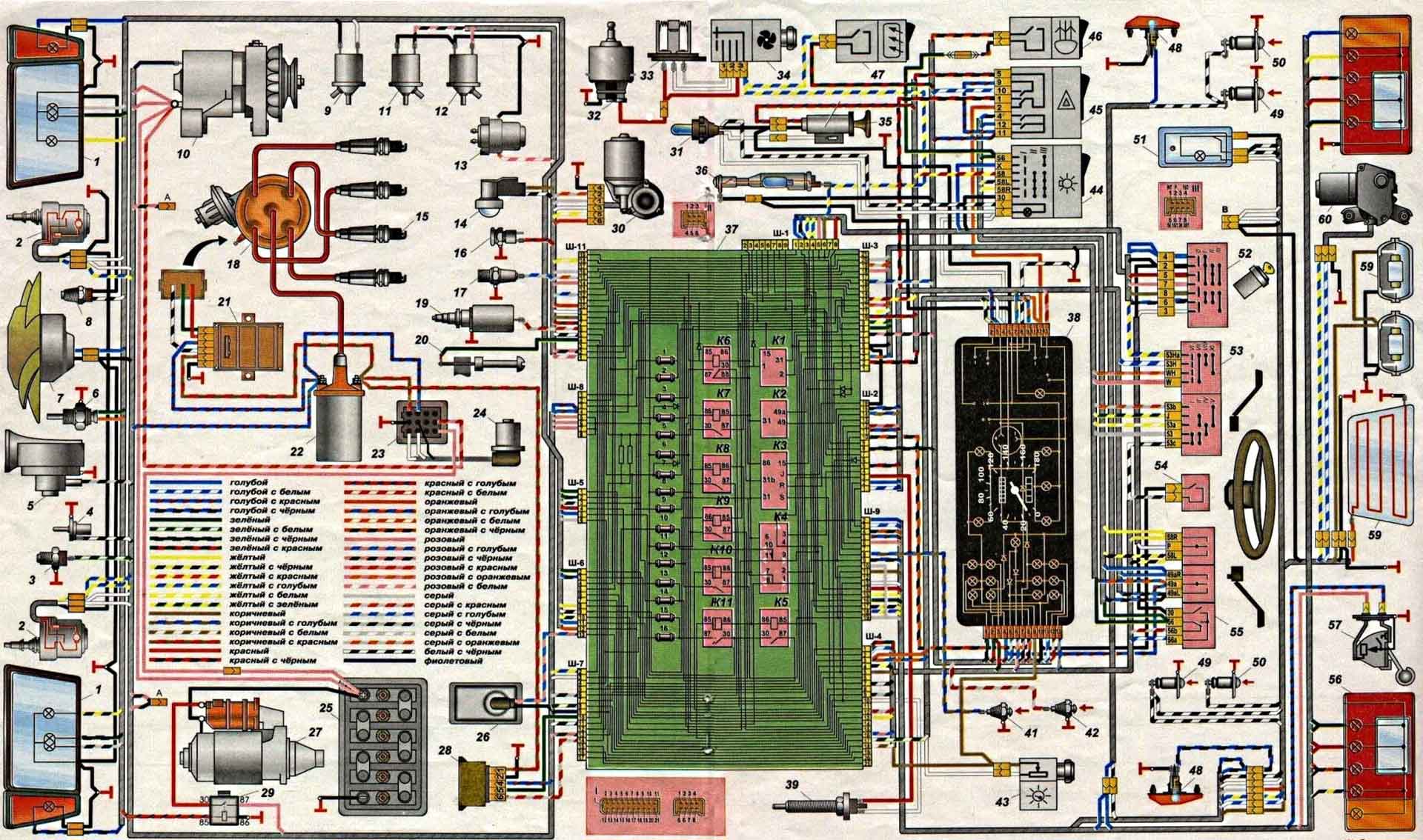

Детально показана схема монтажного блока - удобно для понимания принципа работы.

Схема электрооборудования ВАЗ-2108, 2109, 21099, 2113, 2114, 2115 с низкой панелью.

Схема электрооборудования с "европанелью"

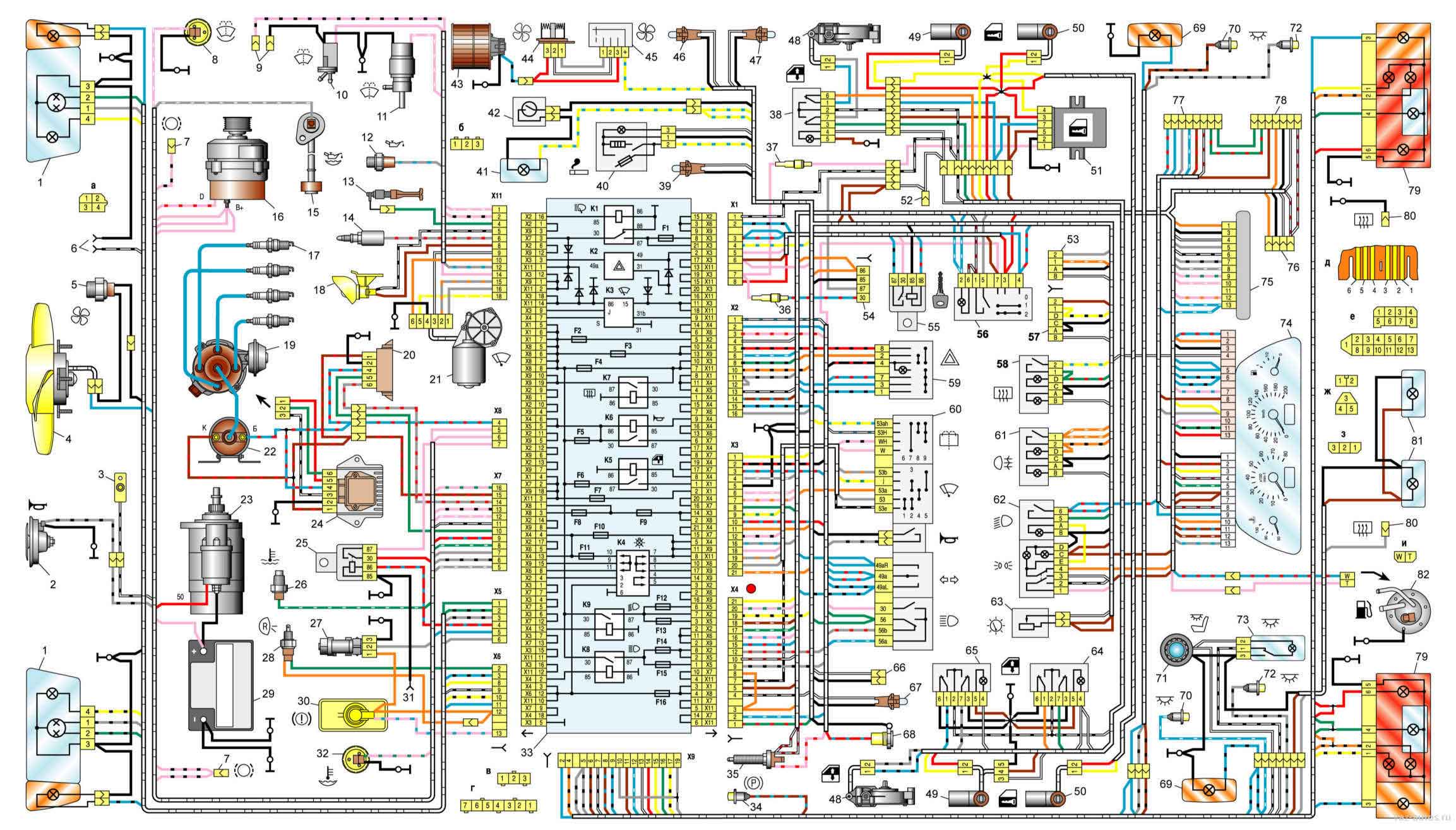

Схема имеет как внутреннюю схему монтажного блока, так и схему подключения панели приборов типа "евро" (Samara-2).

Схема электрооборудования ВАЗ-2108, 2109, 21099, 2113, 2114, 2115 с европанелью.
