Модуль зажигания инжекторных ВАЗ

07.07.2020
К списку статей "Устройство"

На LADA Samara, как и на всех инжекторных ВАЗах с 8-клапанными двигателями, стоит модуль зажигания 42.3705, он же 2112-3705010. Этот модуль включает в себя электронную схему и катушки, повышающие напряжение. Он управляет свечами попарно, т.е. в один момент времени сразу на двух свечах образуется искра - принцип попарно-параллельного впрыска.

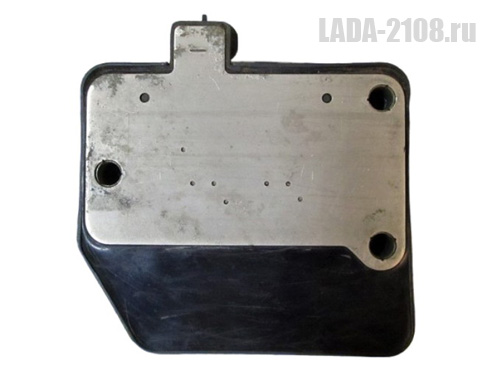

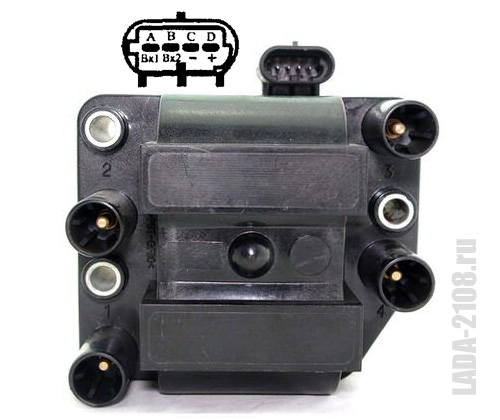

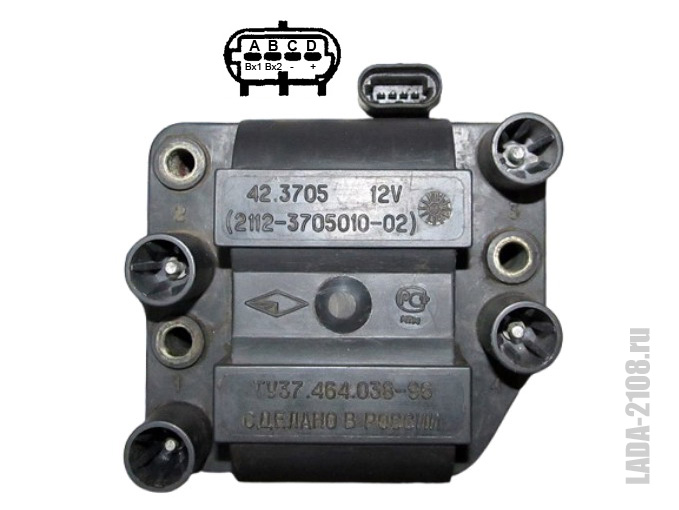

Распиновка разъема модуля зажигания LADA Samara.

Модуль имеет входной 4-контактный разъем и 4 высоковольтных выхода на свечи. На вход приходит питающее напряжение и сигналы зажигания с ЭБУ.

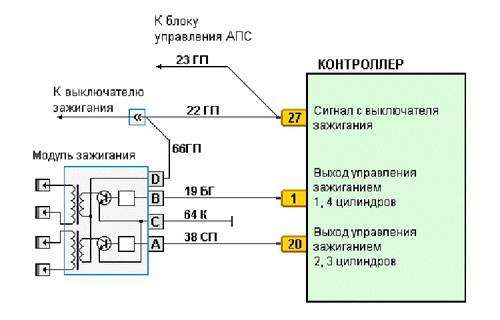

Схема подключения модуля зажигания ВАЗ-2108 (2109, 2114).

Не смотря на то, что модуль 42.3705 считается неразборным, его можно частично разобрать и в некоторых случаях отремонтировать. Для разборки нужно отделить плату электронного блока, которая закреплена на герметике. С корпусом электрически плата соединена при помощи контактов. Иногда при ремонте их заменяют на провода.

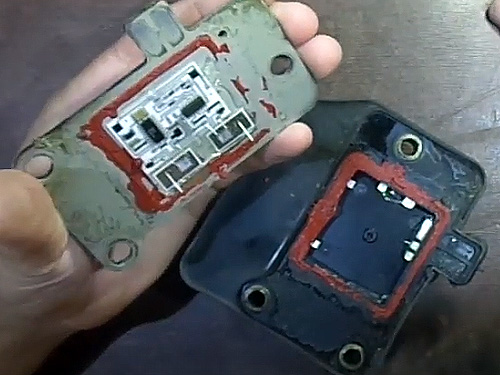

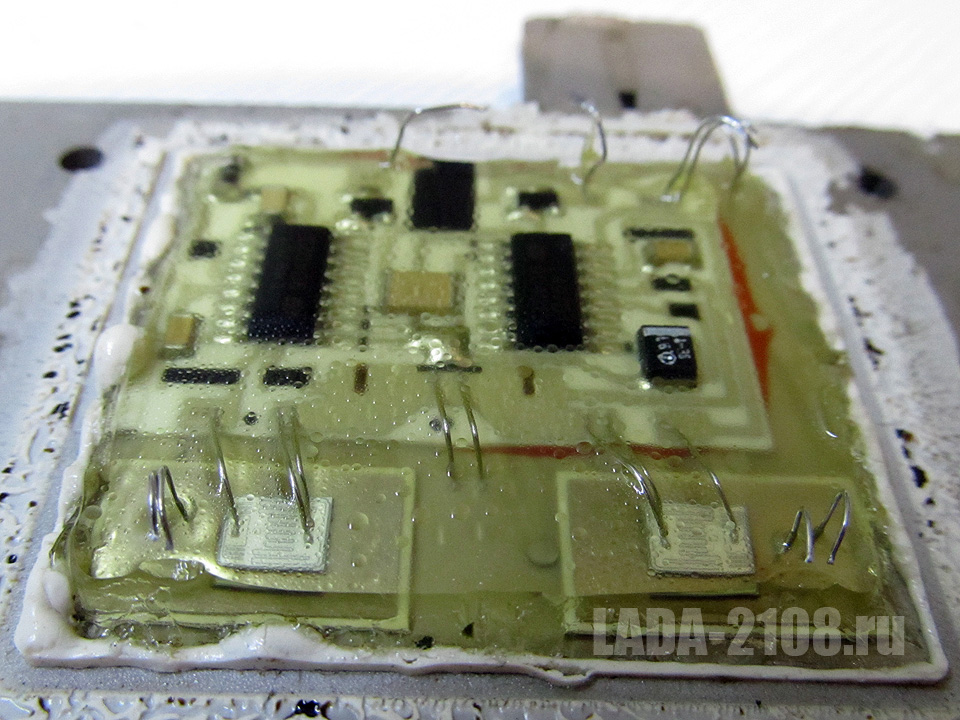

Разобранный модуль зажигания 42.3705.

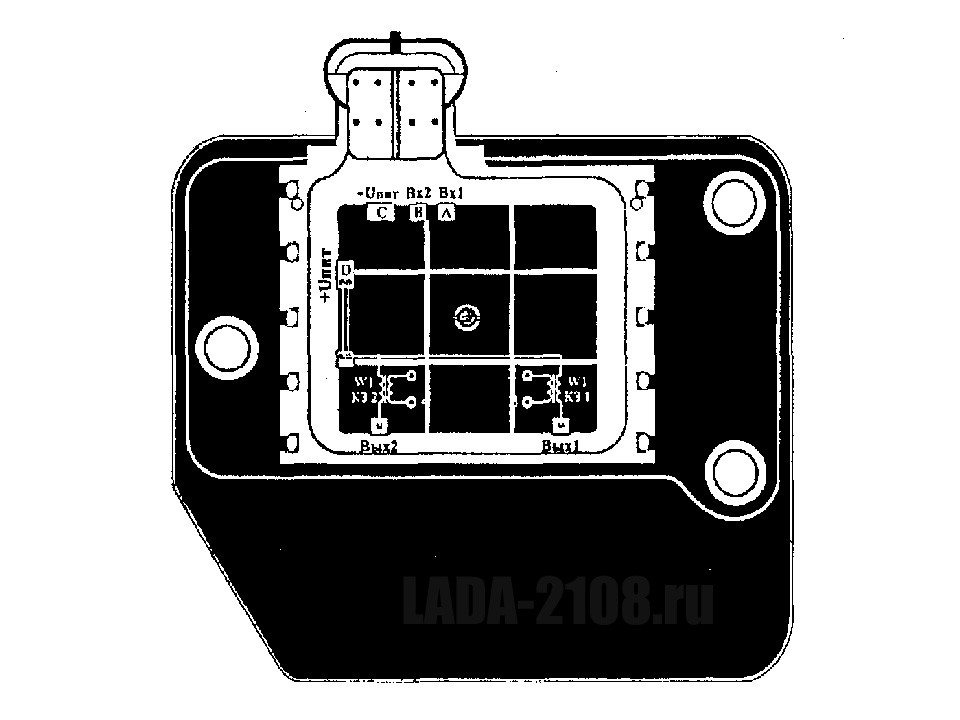

Расположение контактов на корпусе модуля 42.3705.

Модуль представляет собой двухканальный коммутатор на основе микросхем L497D1 и силовых транзисторов BU931.

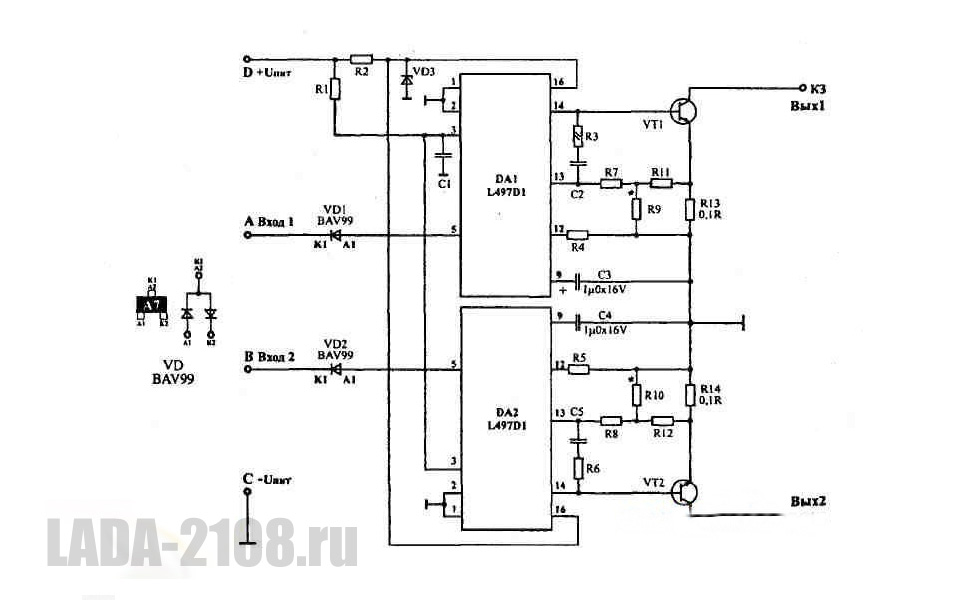

Принципиальная схема модуля зажигания 42.3705.

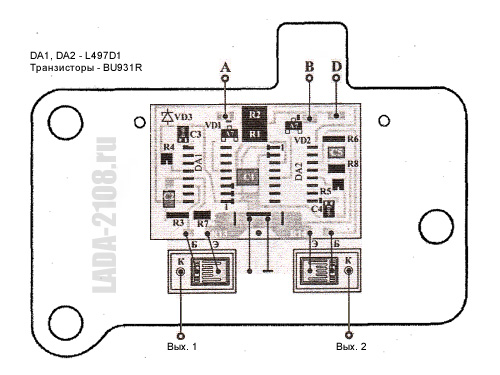

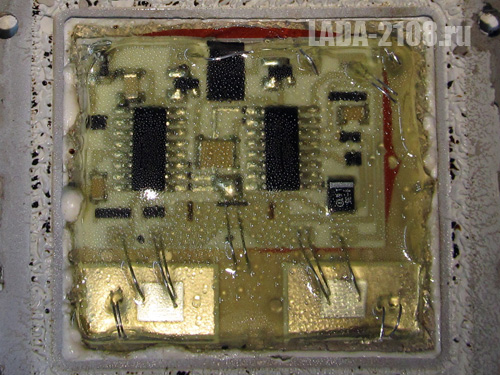

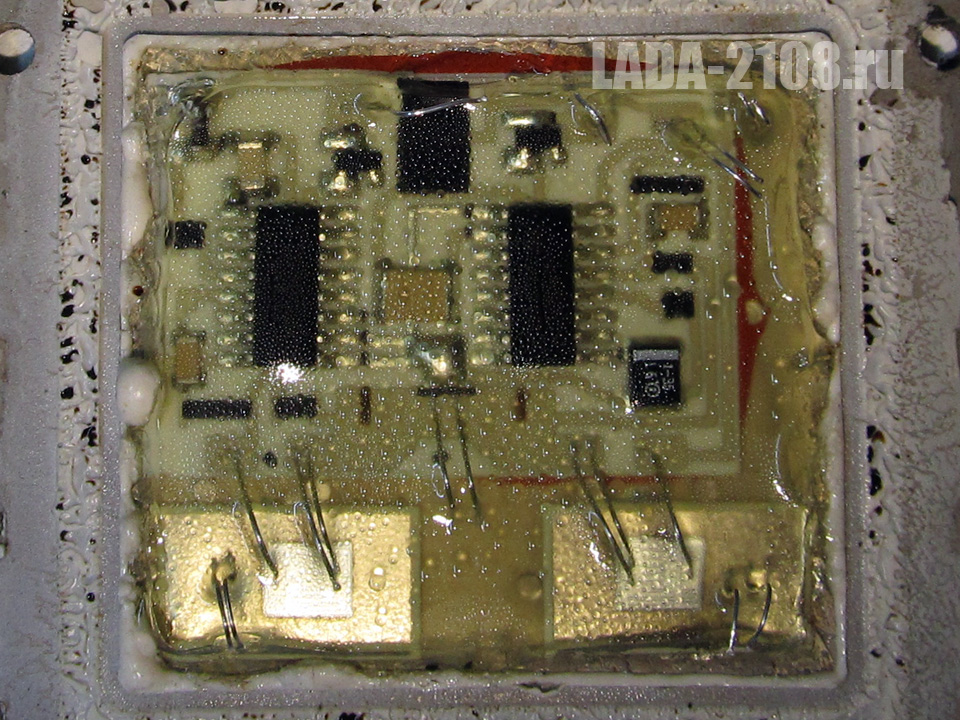

Вид на плату модуля зажигания 42.3705.

Остались вопросы? Напишите, попробую помочь.
