Блок реле и предохранителей ЭСУД ВАЗ-2108

09.07.2020
К списку статей "Устройство"

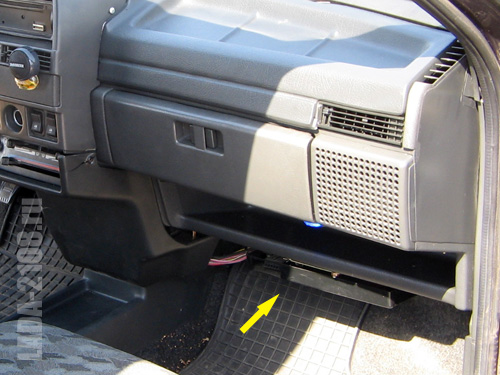

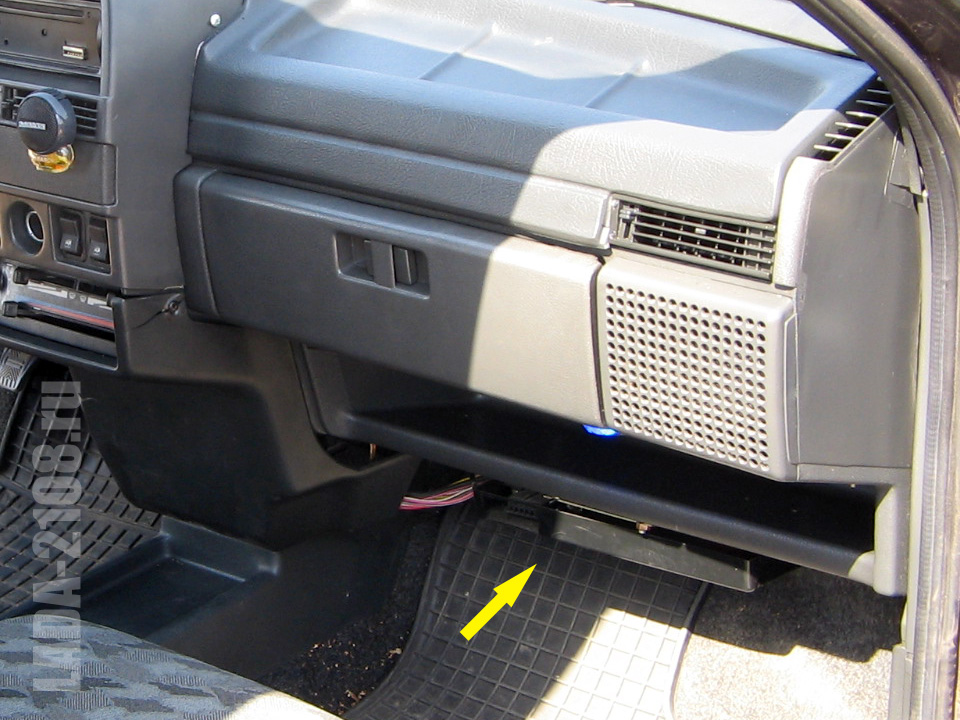

Помимо обычного монтажного блока, который есть на всех автомобилях семейства LADA Samara, инжекторные версии имеют дополнительный блок. Он содержит реле и предохранители, необходимые для работы ЭСУД, и располагается под полкой в ногах переднего пассажира. В LADA Samara-2 блок расположен в центральной консоли, доступ справа.

.

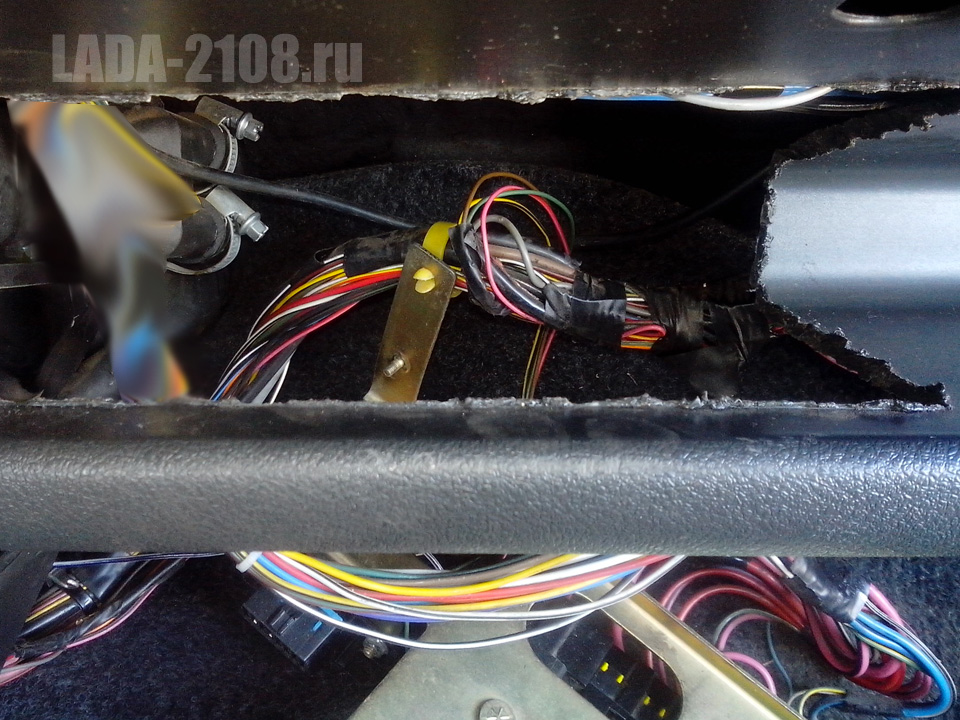

На следующем фото, благодаря вырезу полки, виден жгут, отходящий от блока реле и предохранителей. Этот жгут проходит через отверстие справа в моторном щите и идёт в подкапотное пространство.

.

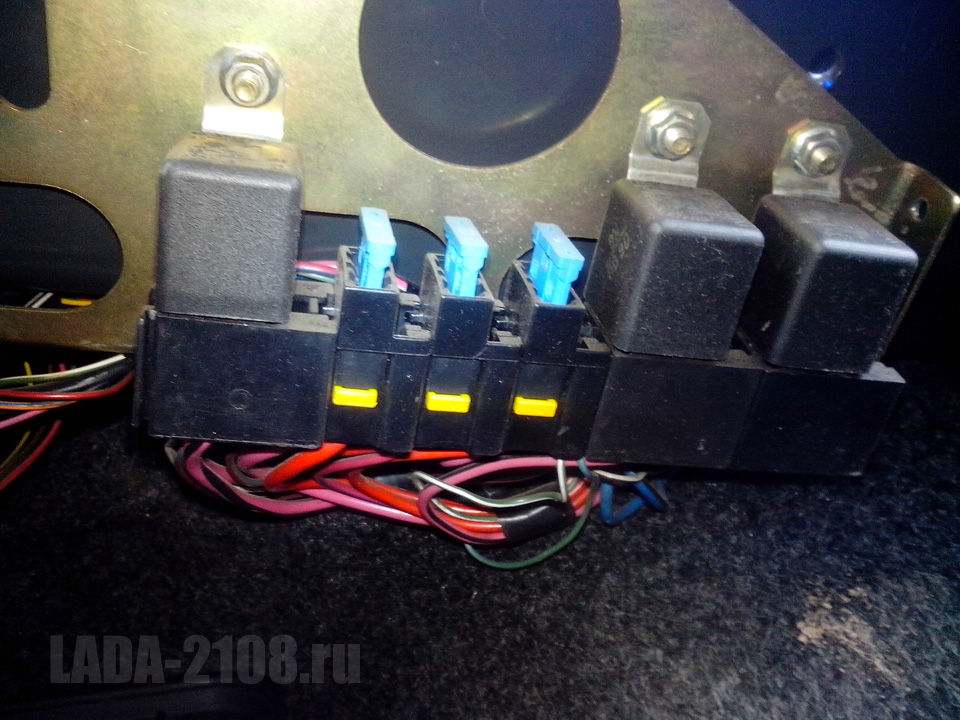

Назначение реле и предохранителей (слева направо):

.

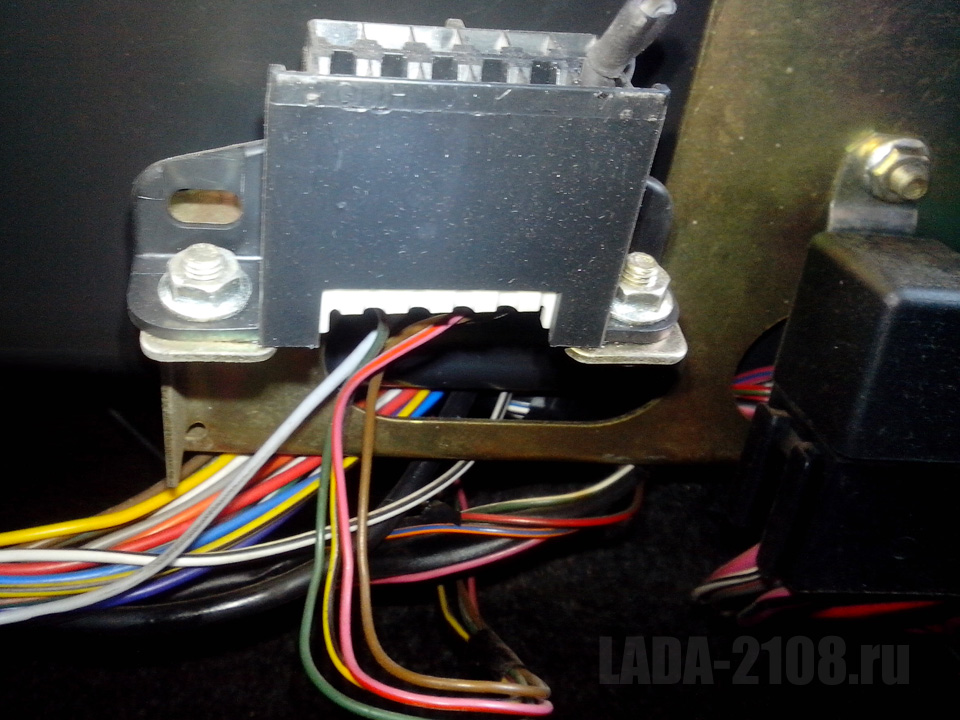

Левее реле и предохранителей расположен диагностический разъем.

.

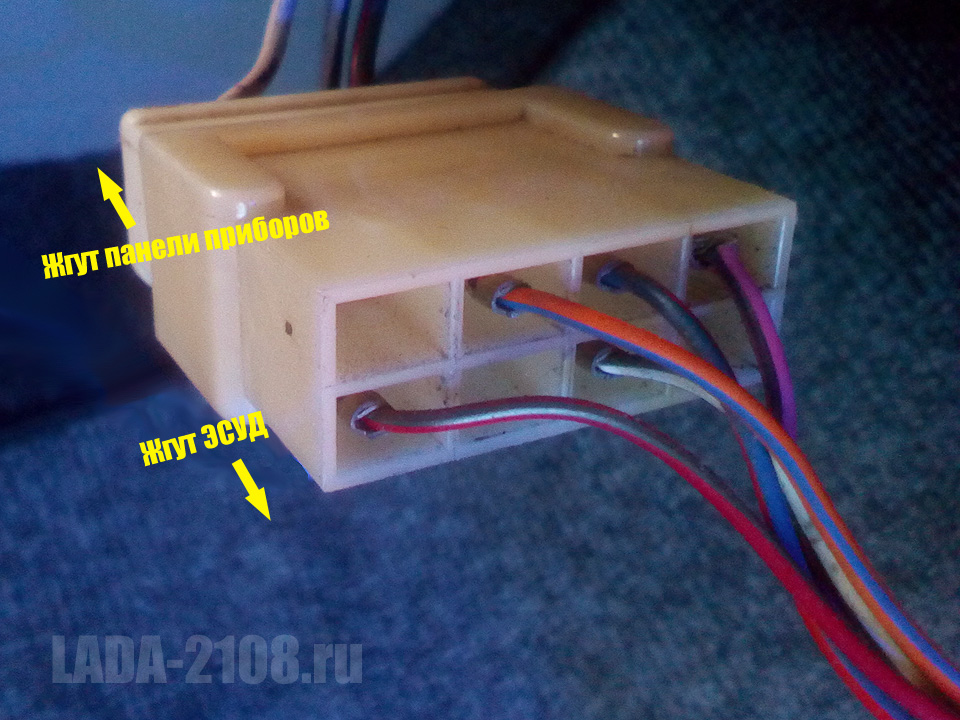

Также рядом с блоком находится разъем для подключения к жгуту панели приборов. Через него передаются данные скорости, оборотов двигателя, расхода топлива и сигнал на лампу Check engine.

.

Остались вопросы? Напишите, попробую помочь.
