Подсветка перчаточного ящика

К списку статей

Штатная подсветка "бардачка" это сущий ужас по типу "что-то там тускнеет, нашарь что сможешь". Мной было испробовано 2 варианта модернизированной подсветки.
Первый - на место штатной лампочки была изготовлена LED-лампочка на основе мощного светодиода. Светодиод был специально повернут в сторону "бардачка", т.к. иначе от него не было бы толку: светодиоды излучают направленный свет. И тем не менее, освещение было недостаточным, хоть и удалось избавиться от средневекового желтого света.

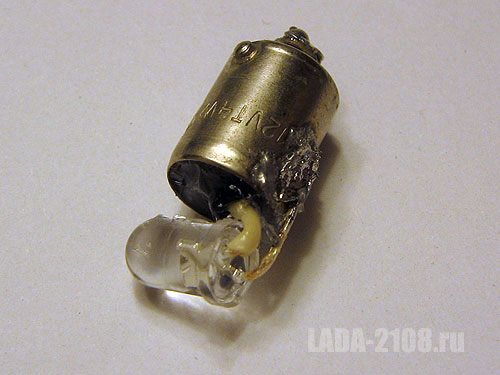

Самодельная LED-лампочка для подсветки "бардачка"

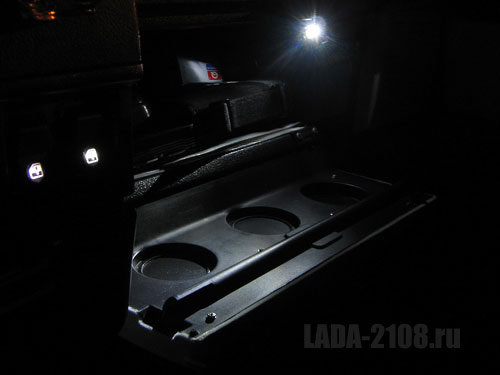

...и свет от такой лампочки: немного светит, но хочется больше!

Второй вариант - LED-полоска. Можно использовать неизолированную полоску. К полоске припаиваются провода с разъемом в виде цоколя стандартной лампочки. Цоколь вставляется на место старой лампы подсветки, а полоска приклеивается с обратной стороны в верхней части бардачка - там для нее как специально место приготовлено. Свет в этом варианте получается отличный!

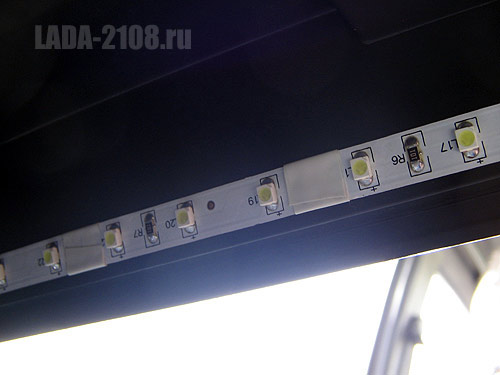

LED-полоска на SMD-диодах типа 1210

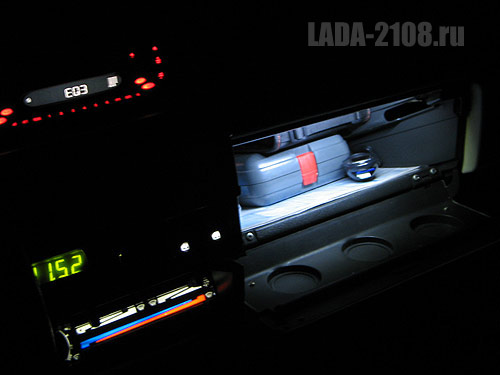

...и подсветка "бардачка" на основе такой светодиодной ленты: освещение отличное!

Впечатления и опыт использования

Подсветка в варианте с LED-лентой в эксплуатации более года. Сбоев не было, все светодиоды в порядке. Продолжает радовать ярким светом и удобством пользования.

Материалы и стоимость

LED-лента (цена за фрагмент)
60 р.

Светодиод FYL-3014UWC
4 р.

Резистор
1 р.

Термотрубка
30 р.

Поделись с друзьями:

Рейтинг: 10.0. 10 Голосов: 1
(5) Ваши комментарии помогут сайту жить, выскажите своё мнение!
2 Нравится 1 Не нравится
Максим 22.02.2013 20:02
Для низких панелей действительно лампочка как будто не предусмотрена. Берем геркон (трех контактный) и клеим туда же где и лента, а на дверцу магнит. Питание ленты включаем через геркон и всё работает! Суть в следующем - когда геркон в магнитном поле, его контакты переключаются. Нужен именно трех контактный, от охранных систем не подойдет, он замкнут в магнитном поле, и разомкнут без магнита. Подключать лучше к цепи, защищенной предохранителем, или использовать отдельный - на минимальный ток. Предохранитель ставим в месте подключения к штатной проводке, поверьте, что это правильно. А то есть умельцы, которые ставят предохранитель для усилителя в багажнике, а по салону идёт незащищенный провод. Случайное кз на корпус и провод плавит ковролин. Я я это видел - поверьте, ковролин новый купить трудно! Чудом избежали пожара. тушили чем могли. Мне удалось увидеть только результат.
Ответить на комментарий
0 Нравится 2 Не нравится
владелец ваз 2109 1998 года 30.07.2012 11:38
И сколько уже прослужила полоска? Я к тому что их резисторы рассчитаны на 12 вольт, а в бортсети повыше, да и скачки от релюх. Есть смысл использовать стабилизаторы. Спасибо
Ответить на комментарий
0 Нравится 0 Не нравится
SysAdmin 01.08.2012 17:33
На данный момент работает около года. Проблем нет. Включается она ненадолго: "бардачок" обычно закрыт. Что касается напряжения, светодиоды в таких полосках подключены последовательно-параллельно тройками, думаю, что гасящие резисторы рассчитывались с запасом, пока не проверял. А реле не создают скачков напряжения, наверно, вы имели ввиду мощную нагрузку.
Ответить на комментарий
0 Нравится 0 Не нравится
svalex 06.06.2012 12:48
так-то прикольно кончено, но вот только я в своей восьмерке вообще не могу найти куда вставить даже обычную лампочку))
Ответить на комментарий
0 Нравится 0 Не нравится
Serge 07.06.2012 02:11
Было бы желание. Световой тюнинг - штука занятная и увлекательная. Если подходить с умом, можно делать интересные эффекты, тем более что "восьмерка" легко поддаётся тюнингу.
