Электростеклоподъемники на ВАЗ-2108

К списку статей

Прежде всего хочется сказать, что "электростекла" штука очень удобная: установив, даже не представляешь, как можно было поднимать/опускать стекла вручную. Если раньше стекла двигал только во время остановки, то теперь намного чаще, прямо в движении, и даже оперативно при проезде перекрестков, когда нужно посмотреть, а стекло запотело или замерзло.

Поставить можно как универсальные стеклоподъемники, так и рассчитанные под конкретную модель автомобиля. Про первые ничего не скажу кроме того, что все они иностранного производства. Вторые напротив российского производства и вроде бы все неплохого качества. Здесь стоить отметить, что стекла у "восьмерки" большие, а значит и усилие от приводов понадобится большее. Выбор пал на  реечные стеклоподъемники "Форвард" ООО "Технические системы" (R159C, паспорт МПИВ 159.00.000ПС, http://ts.izhnet.ru). Эта фирма высылает стеклоподъемники почтой, что получается дешевле, чем купить их в провинциальном городе. Забегая вперед, скажу, что они отслужили уже 2 года без проблем и нареканий.

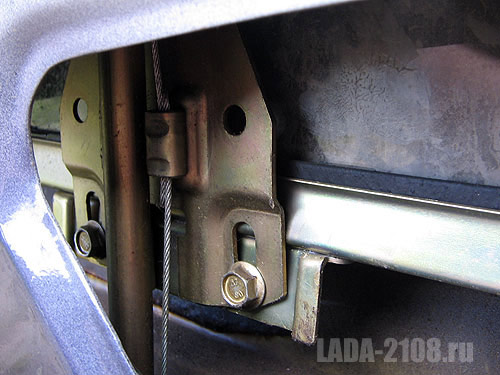

Штатный механизм подъема стекла ВАЗ-2108

Установка стеклоподъемников сводится к механическому и электрическому этапам работы. Начнем, с механики. Снимаем обшивку двери, поднимаем стекло, приклеиваем его к рамке стекла крепом, снимаем штатный стеклоподъемник. Теперь удобно приклеить на панель двери виброизоляцию, если вы это планируете делать, заодно можно посмотреть состояние внутренних полостей двери. После этого можно ставить электростеклоподъемник согласно его инструкции - ничего мудрить не придется, "Форвард" занимает меньше места, чем штатный, и проблем в установке не вызывает. Главное - проверяем, чтобы стекло закрепилось ровно и не перекашивалось при подъеме/опускании.

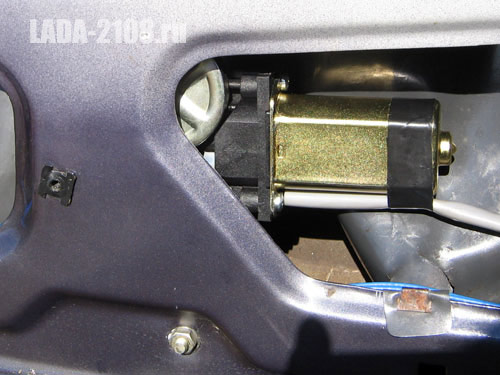

Установленный электростеклоподъемник "Форвард"

Остается провести провода из двери через гофру под панель приборов.
Теперь делаем электрическую часть. Провода понадобятся толстые сечением как минимум 0.75мм2, но лучше взять 1-1.5мм2. Никаких реле мудрить не нужно, нужно только приобрести кнопки. Мной были использованы кнопки 77.3709-02.01 от ГАЗ-3110. Схему подключения стеклоподъемников смотрите на рисунке.

Схема подключения кнопки электростеклоподъемника в ВАЗ-2108

Подсветку на кнопку берем, например, с подсветки прикуривателя. Силовой провод очень желательно провести отдельно от аккумулятора, а не брать с "зажигания" или прикуривателя - не перегружайте цепи. И не забудьте о предохранителе, а лучше о двух отдельно на каждый стеклоподъемник. Я поставил один на 30А, но лучше два по 15А.

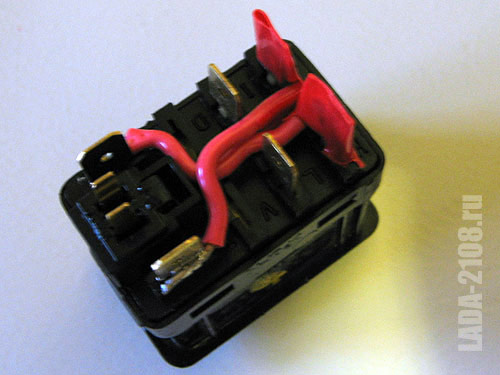

Доработка кнопки электростеклоподъемника от ГАЗ-3110

На практике каждый электростеклоподъемник потребляет 6А при подъеме стекла, 3А при опускании, 16А в момент упора. Из беседы с поставщиком выяснилось, что "после появления препятствия двигатель отключится примерно через 10 с", т.е. есть внутренняя защита.

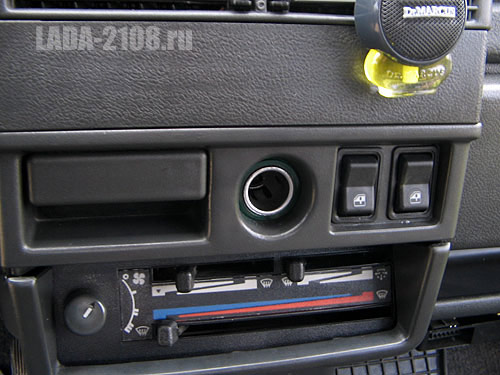

Кнопки стеклоподъемников на своем штатном месте в ВАЗ-2108

И еще о месте для кнопок. В высокой панели ВАЗ-2108 удобно установить кнопки стеклоподъемников справа от гнезда прикуривателя - там как раз есть 2 заглушки под вышеуказанные типы кнопок. В этом месте удобно пользоваться как водителю, так и пассажиру. А установка кнопок на дверях, на мой взгляд, не имеет преимуществ, кроме того требует установки дополнительной кнопки правого стекла на двери водителя.

Видео работы электростеклоподъемников

Если видео не проигрывается, попробуйте открыть страницу в другом браузере.

Впечатления и опыт использования

Стеклоподъемники в эксплуатации 3 года. Не обслуживались, не доставляли проблем. Работают без видимых изменений. Возможно, и хотелось бы более быстрого подъема стекла, но и такая скорость вполне устраивает.

Материалы и стоимость

Комплект стеклоподъемников
2180 р.

Кнопки стеклоподъемников
270 р.

Разъемы
20 р.

Провод НВ, ПВ или МГШВ около 15 м (грубо)
75 р.

Предохранитель
2 р.

Поделись с друзьями:

Рейтинг: 9.6. 10 Голосов: 10
(12) Ваши комментарии помогут сайту жить, выскажите своё мнение!
2 Нравится 1 Не нравится
Максим 28.06.2013 08:55
Всем привет, ребята! У меня наверное самая дурацкая проблема. Сломалась кнопка на стеклоподъёмние купил новую, поменял. Сейчас стеклоподъмник при постановке на охрану опускает стекло вниз. пытался переставить провода подходящие к кнопке местами ничего не вышло. кнопка с 5-ю контактами расположеными буквой П. Не овальная как сейчас больше всего делают а прямоугольная.
Ответить на комментарий
0 Нравится 3 Не нравится
Serge 28.06.2013 09:55
Чтобы ответить, нужно иметь схему и модели кнопок.
Ответить на комментарий
1 Нравится 4 Не нравится
Максим 28.06.2013 13:21
модель кнопки: ПКЛ 12-1 схему лучше чем: http://i025.radikal.ru/1003/83/28e6e3229e20.jpg не нашел
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 28.06.2013 16:56
Попробуйте прозвонить кнопку, я делал именно так со своими. Вы меняли на точно такую же кнопку, или другая стояла? А если кнопки местами поменять, что будет? А про схему, я имел ввиду схему подключения в автомобиле.
Ответить на комментарий
0 Нравится 4 Не нравится
Максим 28.06.2013 18:50
я не слишком хорошо разбираюсь в проводке и не знаю откуда идут провода которые подходят к кнопке. кнопка такая же как и была раньше.
Ответить на комментарий
0 Нравится 1 Не нравится
Serge 28.06.2013 19:17
Если кнопка такая же, логично, что и работать должно 100% так же. По идее должна помочь смена местами контактов, подключенных к мотору стеклоподъемника - тогда вместо опускания, стекло будет подниматься. Но ведь тогда при ручном управлении кнопка будет "наоборот" работать.
Ответить на комментарий
0 Нравится 1 Не нравится
Максим 28.06.2013 21:26
разобрался уже. Дествительно мастер который чинил перевернул фишку мотора стеклоподъёмника. в общем я снял обшивку, перевернул фишку обратно и потом ещё пол часа тыкал разные комбинации проводов в кнопку. В итоге добился успеха. Кнопка работает штатно, стекло движется куда надо и при постановке на сигнализацию не опускается.
Ответить на комментарий
0 Нравится 0 Не нравится
Олег 07.02.2013 22:48
Прошу помощи,дайте совет пожалуйста!Возможна ли установка ЭСП,предназначенных для передних дверей Ваз 2109 в двери Ваз 2108?Если да,то какие предпочтительнее?
Ответить на комментарий
0 Нравится 1 Не нравится
Serge 08.02.2013 09:13
Стеклоподъемники бывают разные. Есть универсальные, которые подходят чуть ли не для всех легковых автомобилей, но их не рекомендуют. Те, которые ставил я, отличаются для 2109 и 2108, судя по сайту производителя. Можно уточнить у них запросом, ребята там общительные.
Ответить на комментарий
4 Нравится 1 Не нравится
Sozercatel 20.09.2012 14:23
Установил на свой ВАЗ-2108 стеклоподъемники фирмы "Гранат", колесные. Работают без проблем. При установке пришлось немного разогнуть нижний кронштейн - не совпадали отверстия. Кнопки установил на накладку под бородой у рычага КПП - удобно открывать как свое, так и пассажирское стекло. Кнопки и разводка - в комплекте. Запитал от прикуривателя.
Ответить на комментарий
1 Нравится 1 Не нравится
Serge 28.09.2012 20:01
Не запитывайте стеклоподъемники от прикуривателя! На прикуриватель стоит предохранитель 10А, а стеклоподъемники в пике потребляют 2*15=30А - не перегружайте цепь.
Ответить на комментарий
2 Нравится 0 Не нравится
Максим 27.02.2013 16:42
Лучше отдельным проводом запитать от акб, и через предохранитель. провод 2,5 мм2, до кнопок и 1,5 мм2 непосредственно к двигателям. чем меньше соединений на проводах тем надежнее цепь. Помните главное - "Моя цель - простота" . Хороших дорог!
Ответить на комментарий
