LED-подсветка приборов и управления отопителем

К списку статей

Кто-то когда-то давно решил, что подсветка приборов должна быть зеленой. Ясен пень, что этот цвет успокаивает человека, снимает раздражение и т.п., и т.д. Всё это требования эргономики, которые никто не отменял. Впрочем на некоторых Audi подсветка красная, что не вписывается ни в какие требования по эргономике. Ну да ладно философствовать, наша задача сделать подсветку на основе светодиодов (LED) и чтобы она была немного поярче. Панель приборов в LADA Samara подсвечивается тремя лампочками. Фиксируются эти лампочки жутким образом на какую-то стрёмную гибкую контактную ленту - видимо, тогдашняя инновация. Эта лента и бывает обычно причиной отказа подсветки приборов: скорее нарушится в ней контакт, чем лампочка перегорит.

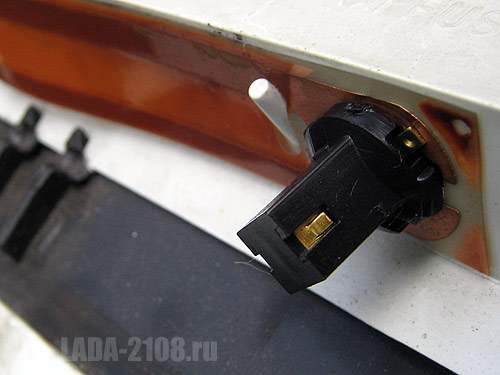

Контактная лента ламп подсветки панели приборов

Но наша цель заменить сами лампочки. Берем за образец такую лампочку (они спаяны в блок с патроном), отделяем собственно лампочку от патрона. Впаиваем в патрон светодиод с добавочным резистором. Сопротивление резистора можно взять 560 Ом, мощность не менее 0.25 Вт. Если получится, можете попробовать использовать SMD-резисторы, но их выводы очень хрупкие. Я использовал светодиоды с заявленной яркостью 14cd. Будьте внимательны, LED имеют полярность в отличии от лампы накаливания, так что паяйте согласно полярности, иначе "лампочка" просто не будет светиться.
Когда лампочки готовы, снимаем верхнюю часть панели приборов, меняем старые лампочки на новые, проверяем. Как правило, при достаточной яркости светодиодов подсветка видна даже в дневное время суток. В моём случае яркость оказалась такая, что регулятор подсветки всегда стоит на минимуме - этого вполне достаточно.

Переходим к подсветке блока управления отопителем. Штатная подсветка здесь - просто жесть! Единственная тусклая лампочка как средневековая свечка дает желтый свет в самой темноте. Уныло. Берем неизолированную LED-полоску, отрезаем от нее диодов 5-6 и вклеиваем ее под полупрозрачную панель, которая находится под рычажками отопителя. Панель легко снимается, если поддеть ее отверткой. И... обламываемся! Соединения диодов в LED-полоске выполнены таким образом, что они не реагируют на регулятор яркости подсветки, и начинают светиться, только когда регулятор на максимуме. Не дело. Пришлось выпаивать диоды из полоски, травить (а точнее вырезать) простенькую печатную плату и припаивать на нее диоды так, чтобы у каждого был свой добавочный резистор (номинал см. выше). Клеим плату на двустороннюю клейкую ленту (места там достаточно) и радуемся прекрасной чистой яркости подсветки.

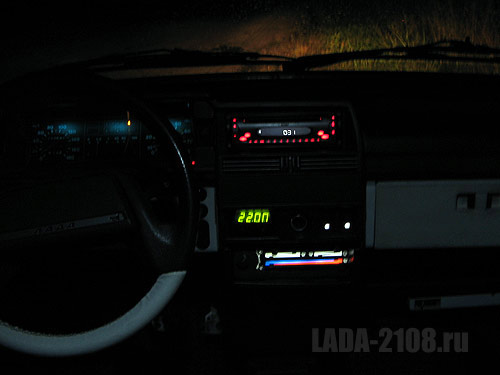

Светодиодная подсветка приборов и блока управления отопителем ВАЗ-2108

Впечатления и опыт использования

Какой эффект дают светодиоды в панели приборов? Цвет подсветки стал бело-голубоватым (мы ведь не убирали зеленый светофильтр из недр панели приборов). Равномерность подсветки похуже, заметны 3 источника света в сравнении с лампами, впрочем это не мешает и эстетического вида не нарушает.
Если обновлённая подсветка панели не очень радует, то зона управления отопителем - напротив. Днём она выглядит как будто немного флуоресцирующей, как будто краска стала ярче, а в темноте - приятно посвечивается, но и от дороги не отвлекает.

Материалы и стоимость

Светодиоды FYL-3014UWC
12 р.

Резисторы
15 р.

LED-лента (цена за фрагмент)
30 р.

Текстолит
менее 50 р.

Поделись с друзьями:

Рейтинг: 9.8. 10 Голосов: 5
(14) Ваши комментарии помогут сайту жить, выскажите своё мнение!
0 Нравится 0 Не нравится
СЕРЫЙ. 20.04.2013 18:11
попробовал один спаять,получилось отлично, только одно проблема, таких маркировок светодиодов продавец не знает, я купил простой 5 мм, белый, может они еще как то обозначаются?буду все паять.
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 20.04.2013 18:18
Маркировок светодиодов огромное множество - спасибо китайцам. Так что смотрите по яркости, которую можно узнать по даташитам (продавцам доверяйте, но проверяйте). Подбирайте экспериментально: завышенная яркость тоже плохо.
Ответить на комментарий
0 Нравится 0 Не нравится
СЕРЫЙ. 20.04.2013 20:02
светит нормально, не то, что прям сильно, отлично, то что надо, думаю хватит такого свечения, лишь только бы не моргали и не сгорали.Спасибо за совет.
Ответить на комментарий
0 Нравится 0 Не нравится
20.04.2013 20:11
Моргают они перед тем как сгореть. Такое бывает из-за превышения тока. Ток регулируется резистором. Номинальный ток почти всех (не суперярких) светодиодов - 20мА. Нужно учитывать, что при повышении напряжения, увеличивается и ток.
Ответить на комментарий
0 Нравится 0 Не нравится
СЕРЫЙ 17.04.2013 21:20
ВОЗМОЖНО ЛИ ТАКИМ ОБРАЗОМ КАК В ЭТОЙ СТАТЬЕ СПАЯТЬ ЛАМПОЧКИ ЗА ПРИБОРАМИ В НИЗКОЙ ПАНЕЛИ,ИХ ТАМ ОЧЕНЬ МНОГО, ЧТО БЫ ОНИ НЕ МОРГАЛИ И СВЕТИЛИ ЯРЧЕ,ОБЫЧНЫЕ Я ЗАМЕНИЛ НА СВЕТОДИОДНЫЕ СПЕЦИАЛЬНО ПОД ПАТРОН, ОНИ ЛЕВЫЕ КАКИЕ ТО, ПОЛОВИНА СГОРЕЛА, ОСТАЛЬНЫЕ МОРГАЮТ,НЕ ЗНАЮ ЧТО ДЕЛАТЬ, ПОЭТОМУ СПРОСИЛ.
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 17.04.2013 21:30
Если позволяет время, и есть желание, спаяйте лампы с штатным патроном, применив светодиод, подобный указанному здесь, и добавочный резистор - всё будет работать. И не помешает проверить напряжение бортсети, возможно, оно завышено.
Ответить на комментарий
0 Нравится 0 Не нравится
СЕРЫЙ. 17.04.2013 22:13
СПАСИБО БОЛЬШОЕ, ПОПРОБУЮ.
Ответить на комментарий
1 Нравится 0 Не нравится
Максим 05.03.2013 17:32
А еще можно аккуратно подкрасить каждую цифру и символ маркером, светящимся под УФ излучением.... УФ диоды кстати как то на глаза попадались мне. но яркость у них кислая...
Ответить на комментарий
0 Нравится 0 Не нравится
Serge 05.03.2013 19:25
Не получится подкрасить: промышленной чёткости и ровности не добиться. Если только трафарет печатать. А диоды найти можно.
Ответить на комментарий
1 Нравится 0 Не нравится
Максим 05.03.2013 17:29
Это все конечно красиво, но есть и другое решение. Вместо лампочек (их удаляем вместе с лентой) применим полоску светодиодной ленты - именно полоску, а не кусочки. Лучше брать хорошую, чтобы не лазить переделывать. Так вот, эту полоску приклеиваем на внутреннюю часть пластикового рассеивателя, где раньше были лампочки. Зеленое стекло оставляем!!! У стекла две функции - 1 - это светофильтр (девушка-заказчица хотела оставить зеленоватый оттенок) , 2 - стекло удержит ленту, если она вдруг отклеится. Ну я просто видел как стрелка спидометра прилипала к свисающей ленте. Отверстия для патронов заклеиваем изолентой для предотвращения попадания пыли, грязи и насекомых! У меня как-то по стрелкам жук ползал. Шустрый. Похож на таракана. Пока приборку снимал, он уполз, сцука!!!, но вся пробка смотрела как чувак на девятке на ходу приборы снимает...
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 05.03.2013 19:33
Да, это более правильный вариант. Главное - подобрать мощность полоски, там не надо больше 3-х LED, иначе будет слишком ярко.
Ответить на комментарий
0 Нравится 0 Не нравится
Максим 06.03.2013 12:51
Будет офигительно! И равномерно! НО ЯРКО! это согласен. но можно вместо регулятора на проволочном резисторе применить ШИМ регулировку. Как в калинах и приорах. или можно полоску с диодами под другим углом наклеить. Вот в низкой приборке я просто подклеил вместо зеленых светофильтров полоски с диодами. А стекло затонировал (Колхозно затонировал - опыта нуль! ). Днем приборы видно, а ночью, чтобы не слепила подсветка, применил фотоэлемент. Работает, но исполнение колхоз - ибо делал быстро, на коленках.
Ответить на комментарий
0 Нравится 0 Не нравится
Serge 06.03.2013 13:11
ШИМ можно, но будет ли хорошо с учетом оставшихся ламп накаливания? Здесь моих познаний не хватает: по-моему, MOSFET будут греться в некрайних положениях. И опять же ВЧ-шумы в проводку, если не додумать схему.
Ответить на комментарий
0 Нравится 1 Не нравится
Максим 14.03.2013 16:42
Ну в крайнем случае можно напряжение уменьшать через стабилизатор на транзисторах. или буржуйскую LM 338
