Подсветка багажника

К списку статей

Во времена разработки ВАЗ-2108 подсветка багажника была ненужной роскошью. Но время идет, на дворе 21-й век, в нашем распоряжении теперь такие чудесные устройства как светодиоды. Грех не сделать из них хорошее освещение в багажнике.

Какая бы ни была подсветка по устройству, к ней необходимо подвести питание и сделать выключатель. Питание желательно брать прямо с аккумулятора через предохранитель. Провод прокладываем вдоль левого борта (там же идет и штатная проводка). Диаметр провода несущественен, например 0.5 мм2. В качестве выключателя можно использовать концевой выключатель багажника от сигнализации, но нужно обязательно "развязать" сигнализацию и подсветку с помощью диода. В качестве диода можно взять, например, 1N4001.

Теперь собственно о самом источнике света. Первый мой вариант использовал фонарь подсветки номерного знака от "классики", встроенный в заднюю панель багажника. Внутри была не очень мощная светодиодная лампа. С такой подсветкой стало заметно веселее, чем в полной темноте, но хотелось большего.

Подсветка багажника на светодиодной лампе

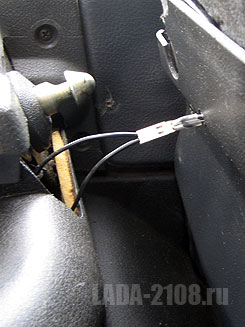

Следующим источником света стала LED-лента длиной что-то около 700 мм с 39 SMD-светодиодами типа 1210. Ток потребления такой ленты получился около 0.23 А. Как к ней тянуть провода и как ее крепить, наверно каждый решит сам. Я крепил на двустороннюю клейкую ленту к заднему сиденью, а провода проводил под пластиковой обивкой крыла. В месте, где провод уходит с сиденья под обивку сделан разъем. Разъем выбран таким образом, чтобы он автоматически разъединялся при складывании спинки сиденья - чтобы случайно не разорвать провод.

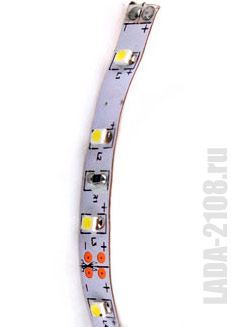

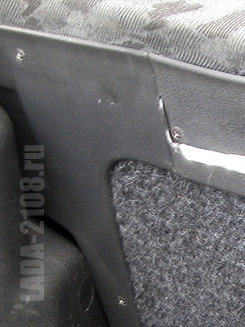

Светодиодная (LED) полоска для подсветки багажника. SMD-диоды типа 1210 Монтаж LED-полоски и провод под облицовкой заднего сиденья Разъем и проводка в спинку сиденья

Как светит такая лента? Обалденно! Всё в багажнике видно как днём без преувеличения, большего просто не нужно.

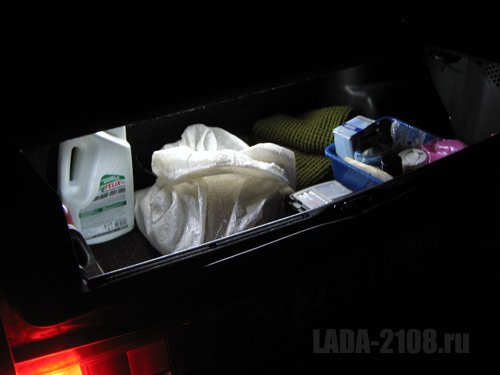

Подсветка багажника LADA Samara на основе LED-ленты в действии

Впечатления и опыт использования

Подсветка в эксплуатации более года. Никаких сбоев не было ни летом, ни зимой. К хорошему привыкаешь быстро, и теперь багажник с тусклой желтой лампочкой кажется скорее неисправностью, чем нормой. Однажды пришлось в темноте "собирать" багажник при отключённой подсветке, вот тогда и почувствовалась вся её прелесть и необходимость.

Материалы и стоимость

Фонарь освещения номерного знака ВАЗ-2105
50 р.

LED-лента
150 р.

Диоды
2 р.

Провод НВ, ПВ или МГШВ около 10 м (грубо)
50 р.

Разъемы
20 р.

Концевик
50 р.

Поделись с друзьями:

Рейтинг: 10.0. 10 Голосов: 3
(17) Ваши комментарии помогут сайту жить, выскажите своё мнение!
1 Нравится 0 Не нравится
Сергей 21.08.2012 23:45
Очень познавательно,приму на вооружение:))) А что делать,Если нет концевика сигналки в багажнике?
Ответить на комментарий
1 Нравится 0 Не нравится
Richter 28.08.2012 15:52
Если нет концевика - поставить! Это ведь очень просто. И если нет, получается у Вас не сработает сигнализация при открытии багажника? Это серьезная "дыра" в защите.
Ответить на комментарий
1 Нравится 0 Не нравится
Сергей 15.08.2012 14:33
я в своей девятке сделал 1 ленту на 24 светодиодов на полку, и 2 ДХО под пластиковые боковины. на полке стоит разъем мама-папа на 6 проводов - 2 подсветка и по 2 на овалы.получилось отлично. при необходимости можно снять полку а подсветка будет только чуть тусклее (ДХО китайские и не яркие).
Ответить на комментарий
1 Нравится 1 Не нравится
владелец ваз 2109 1998 года 30.07.2012 11:48
Действительно обалденно
Ответить на комментарий
1 Нравится 0 Не нравится
стас 20.04.2012 20:48
Классно! Фоток мало! Хотелось бы разъем увидеть.
Ответить на комментарий
2 Нравится 0 Не нравится
Richter 27.04.2012 17:41
Фото с разъемом добавлено. Разъем какой-то обычный электронный, покупался в радиомагазине. Рассоединяется он за счет того, что у него довольно слабое соединение: так держится хорошо, но при усилии складывания сиденья - рассоединяется. Какие еще фото добавлять даже не знаю: всё основное опубликовано, а в остальном - рутина.
Ответить на комментарий
0 Нравится 1 Не нравится
DEda 22.07.2013 12:36
Можно фото концевика в багажнике. А то у меня концевика нет, и как устанавливать не знаю.
Ответить на комментарий
0 Нравится 0 Не нравится
Serge 22.07.2013 12:55
Смотрите первое фото, он виден.
Ответить на комментарий
0 Нравится 0 Не нравится
deda 23.07.2013 02:45
А к чему он там прикручен? И не попадает ли на него вода во время дождя?
Ответить на комментарий
0 Нравится 0 Не нравится
Serge 23.07.2013 13:10

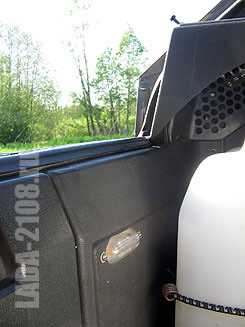

Отверстие сделано прямо в угол левой полки. Какая вода? Если у Вас вода попадает в салон, нужно смотреть уплотнители! Нет, всё ОК. Единственно, что попискивает на плохой дороге, но это уже проблема "хлопушки" - она ходит.
