Изготовление светодиодной лампы для подсветки кнопок

К списку статей

Те светодиодные лампы, которые предлагаются сейчас в магазинах (тип T5), мягко говоря, оставляют плохое впечатление. Они не отвечают габаритам стандартных ламп, и в некоторых местах могут не поместиться. Их внутреннее устройство таково, что даже при небольшом усилии светодиод срывается из цоколя лампы вместе или отдельно от резистора. Резистор, кстати, применен обычный пленочный. Так что не остается ничего, как попробовать сделать подобную лампу самостоятельно.
Здесь описано изготовление по методу, который можно найти на многих сайтах рунета. Метод хороший, и я его использовал практически без изменений, внося лишь небольшие корректировки.

Любая светодиодная лампа состоит из собственно светодиода и ограничительного резистора. Светодиод понадобится диаметром 3 мм. Я использовал довольно мощный FYL-3014UWC. Резистор возьмём SMD-типа типоразмера 1206. Сопротивление как обычно порядка 700 Ом - погрешность допустима.

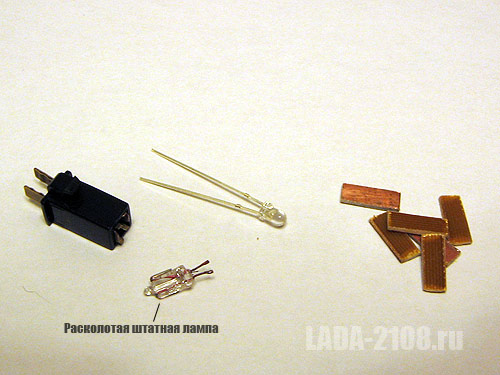

Компоненты для светодиодной лампы: патрон, светодиод, заготовки плат

Берем текстолит, лучше двухсторонний, но можно обойтись и односторонним. Толщина - до 2 мм. Делаем прямоугольную плату размером 12*4.5 мм. Вырезаем дорожки, т.е. снимаем проводящий слой с правой стороны с обеих сторон текстолита. Далее на той стороне, где будет установлен резистор, делаем разрез дорожки шириной 1.5 мм на расстоянии 3 мм от верхней стороны будущей лампы.

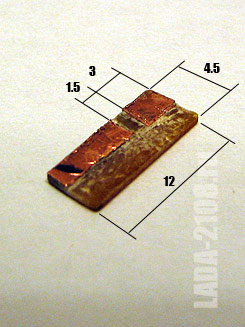

Готовая плата и ее размеры

Формуем выводы светодиода: "+" делаем коротким (чтобы только припаять), загибаем его; "-" делаем длинным, на всю длину платы. Припаиваем сначала резистор (он очень маленький, так будет удобнее), а затем светодиод. Светодиод должен сидеть точно на верхней стороне платы, не выступать - важно соблюдать габариты лампы.

Далее напаиваем толстый слой припоя, формируя "ножки" лампы, её контакты - иначе лампа не будет плотно садиться в патрон. Проверяем, подгоняем по месту и с обеих сторон на "ножках" вытачиваем поперечные канавки, с помощью которых лампа будет фиксироваться в патроне. Еще раз пробуем поставить лампу, убеждаемся, что она сидит плотно, и контакт не пропадает.

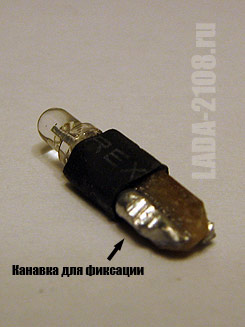

Готовая светодиодная лампа

Осталось надеть термоусадочную трубку, закрывающую резистор от случайного замыкания. Лампа готова. Она получается надежной и безопасной, хотя и не идеально садится в патрон. Как светит лампа - зависит от выбранного светодиода. С указанным мной яркость получается как у штатной лампы со встроенным светодиодом (лампы нового образца).

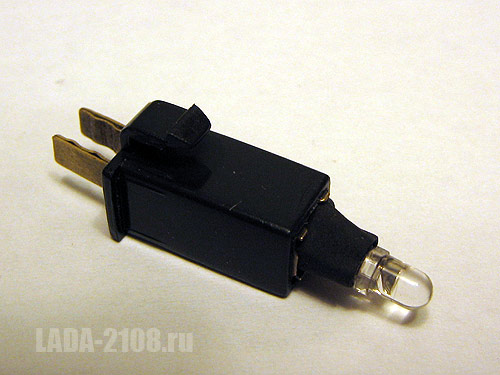

Так выглядит лампа, установленная в штатный патрон

Впечатления и опыт использования

Одна из таких ламп используется около года, изменений и сбоев в работе не замечено.

Материалы и стоимость

Светодиод FYL-3014UWC
4 р.

Резистор
1 р.

Термотрубка
копейки

Поделись с друзьями:

Рейтинг: 8.6. 10 Голосов: 5
(2) Ваши комментарии помогут сайту жить, выскажите своё мнение!
1 Нравится 0 Не нравится
mr.Black 24.12.2012 12:28
А штатным реостатом регулируется подсветка с диодами?
Ответить на комментарий
0 Нравится 0 Не нравится
Serge 24.12.2012 12:37
Регулируется, но не так линейно как с лампами накаливания. У меня подсветка всегда стоит на минимальном уровне, регулировать не приходится.
