Установка противотуманных фар на ВАЗ-2108

К списку статей "Тюнинг и доработка"

Каждый "вешает" противотуманные фары (далее - ПТФ) со своей целью. Кто-то с прямой - противотуманный свет, кто-то для усиления ближнего, а кто-то и вовсе как "драйверский" свет в дополнение к дальнему. Здесь описывается вариант установки ПТФ именно как противотуманного света.
Ставить фары нужно под бампер: во-первых это практически единственное место в "Самаре", а во вторых - ПТФ нужно располагать ближе к поверхности дороги, чтобы они располагались ниже уровня тумана. Установка в бампер может повлечь конфликт с ГАИ, а над бампером нет законного места.
Решаем с формой фар. Для 2108 это, конечно, прямоугольник. Можно поставить и большие "раллийные", если вы ставите цель подчеркнуть спортивность машины, но под бампер они не поместятся и будут висеть ниже. Размер на мой взгляд стандартный для российских фар, но можно поискать и поменьше, будет интереснее.
Цвет: белый или желтый. Для ПТФ однозначно желтый, т.к. он лучше пробивает туман, а особенно снегопад. Белые фары с желтыми лампами видно хуже да и свет от них невнятный. Контрастный желтый напротив очень хорошо выделяется в потоке.
При выборе марки нужно исходить из затрат. Как минимум это должны быть заводские российские фары, а если бюджет позволяет, можно поискать качественные иномарки. Чистый "китай" исключить.
Будьте внимательны, сейчас под видом ПТФ продается всё, что угодно. Настоящие ПТФ имеют рассеиватель с вертикальными полосами. Фара с практически прозрачным ровным рассеивателем вряд ли является ПТФ.
Я остановился на ОСВАР 2212.3743-06 - о них были хорошие отзывы. Корпус фары литой алюминиевый, стекло хорошо приклеено герметиком. Лампа используется типа H1. Крепление верхнего типа (т.е. находится сверху фары).

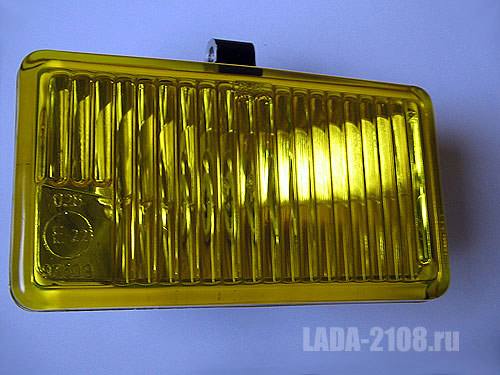

Противотуманная фара ОСВАР 2212. Вид на рассеиватель.

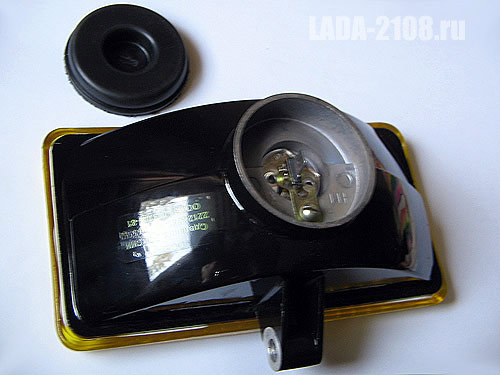

Противотуманная фара ОСВАР 2212. Вид сзади, фиксатор лампы, уплотнитель

ВАЗ-2108 уже имеет подготовку под проводку. Это означает, что нам осталось со стороны салона вставить в панель и подключить к имеющемуся разъему кнопку, а со стороны моторного отсека подключить к монтажному блоку реле и провода до фар. Это не так сложно, как может показаться. Главная сложность - добраться и подключиться к разъемам монтажного блока - это неудобно. Заранее подготовьте провода. Лучше провода, идущие до фар, дополнительно одеть в термотрубку - в моторном отсеке агрессивная среда. Реле можно закрепить рядом с монтажным блоком.
У меня штатное место кнопки ПТФ уже занято под обогрев зеркал, поэтому была сделана дополнительная кнопка с индикатором включения на светодиоде.

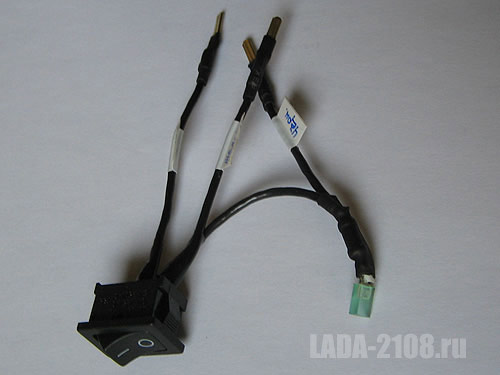

Кнопка с подготовленной проводкой и светодиодным индикатором

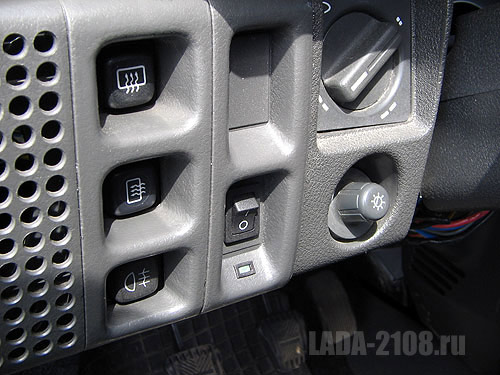

Кнопка и индикатор включения ПТФ, установленные в

Закрепить фары можно разными способами, но все они требуют фантазии, ловкости рук и желания поваляться под машиной. У меня стояла задача закрепить фары как можно ближе к бамперу: машина бывает и загородом, и я не любитель низких обвесов. Это потребовало переделки креплений ОСВАРовских фар. Можно обойтись подручными инструментами и парой уголков. Фары были прикручены непосредственно к пластику бампера около вырезов для болтов его крепления. В итоге кронштейны выглядели так (к болту подведена "масса", которая другим концом крепится на болт крепления бампера). Как показал опыт, такое подведение "массы" ненадёжно - образуется окись в месте соприкосновения болта и корпуса фары. Поэтому "массу" стоит подвести по-другому, см. ниже.

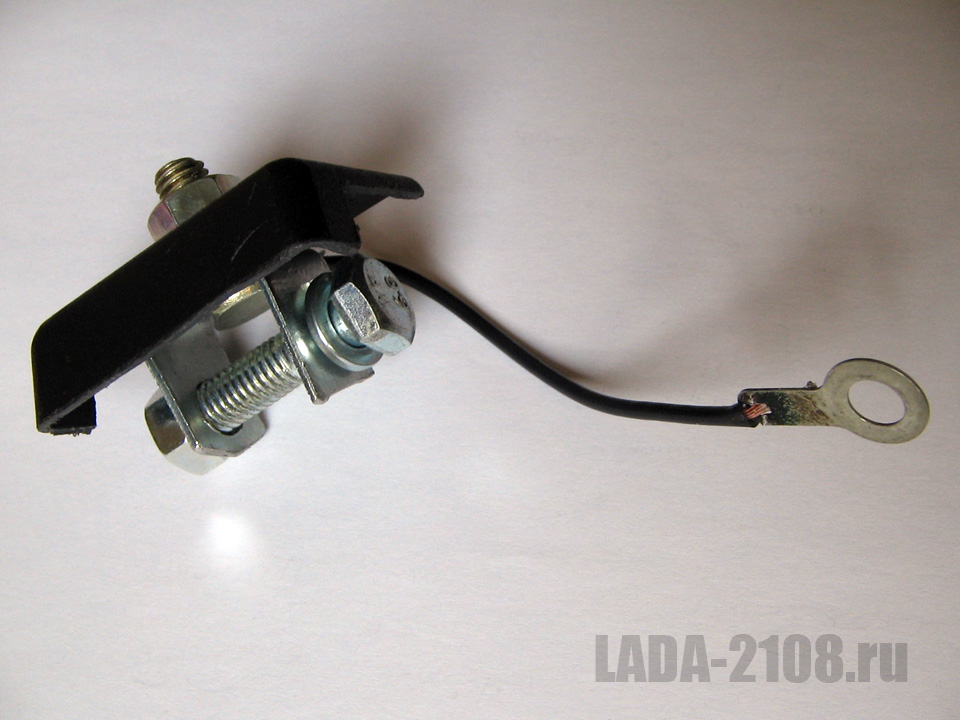

Крепление фары с припаянным проводом

Установка креплений еще то дело. В какой-то момент показалось невозможным, но помучившись с гайками, шайбами, несколько раз пороняв их, всё же крепления были поставлены.
В целом получилось неплохо, фары не выступают за нижнюю кромку бампера. Между фарами и бампером зазор в 1 см. Так что они достаточно надежно защищены, если только не въехать прямо ими в жесткое препятствие.

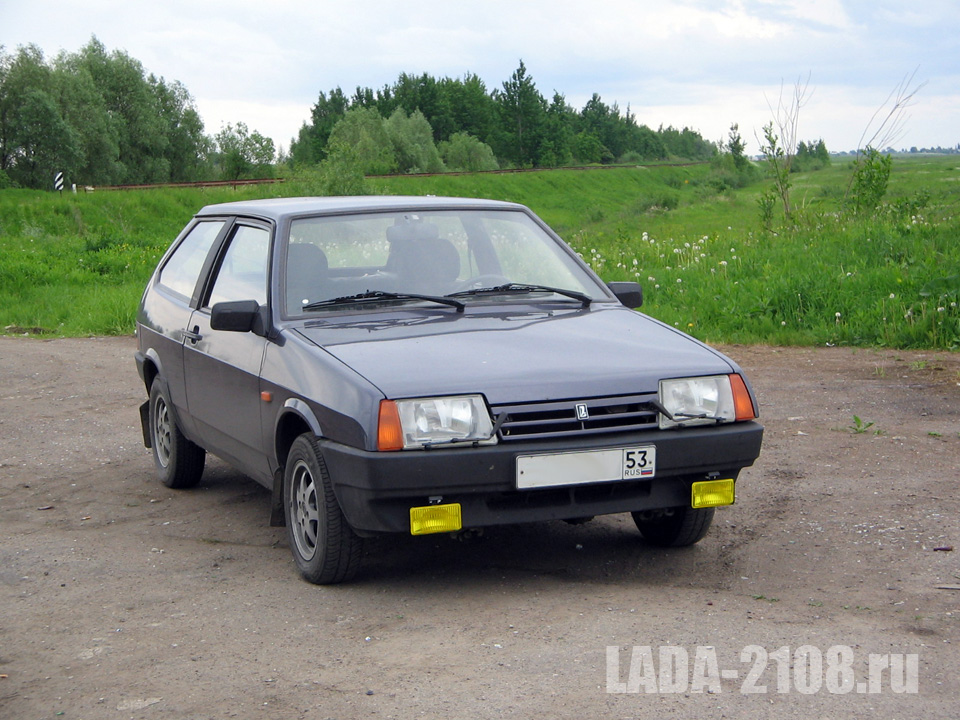

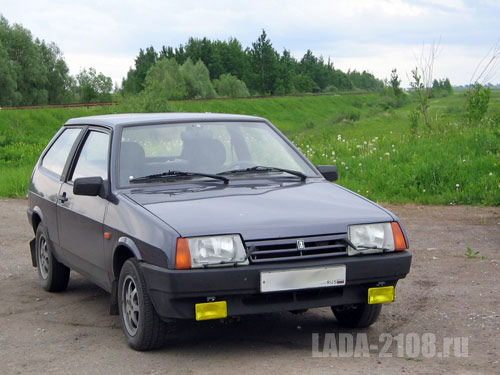

Дневной вид на ВАЗ-2108 с установленными ПТФ

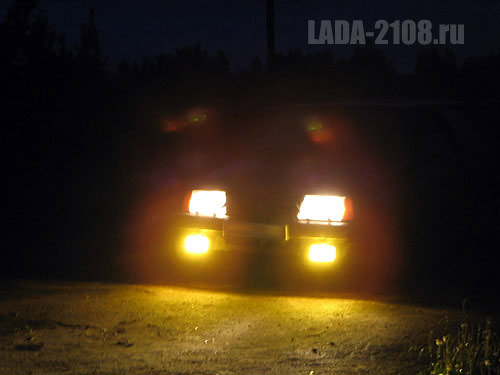

Вид на ПТФ ночью: желтые фары привлекают дополнительное внимание

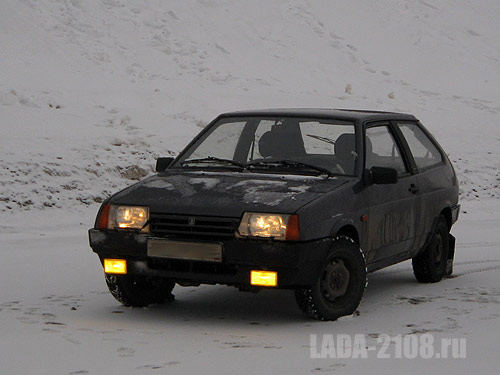

LADA Samara со включенным ближним светом и противотуманными фарами в пасмурную зимнюю погоду

Улучшенная "масса"

Как сказано выше, первый вариант подведения "массы" оказался ненадежным. Ниже описан более правильный вариант, который показал себя отлично: за несколько лет проработал без проблем.
Делаем такие провода длиной 20-25 см, с кольцами на концах. Одно из колец будет крепиться на болт бампера, а второе - на "минусовый" пружинный держатель лампочки в фаре.

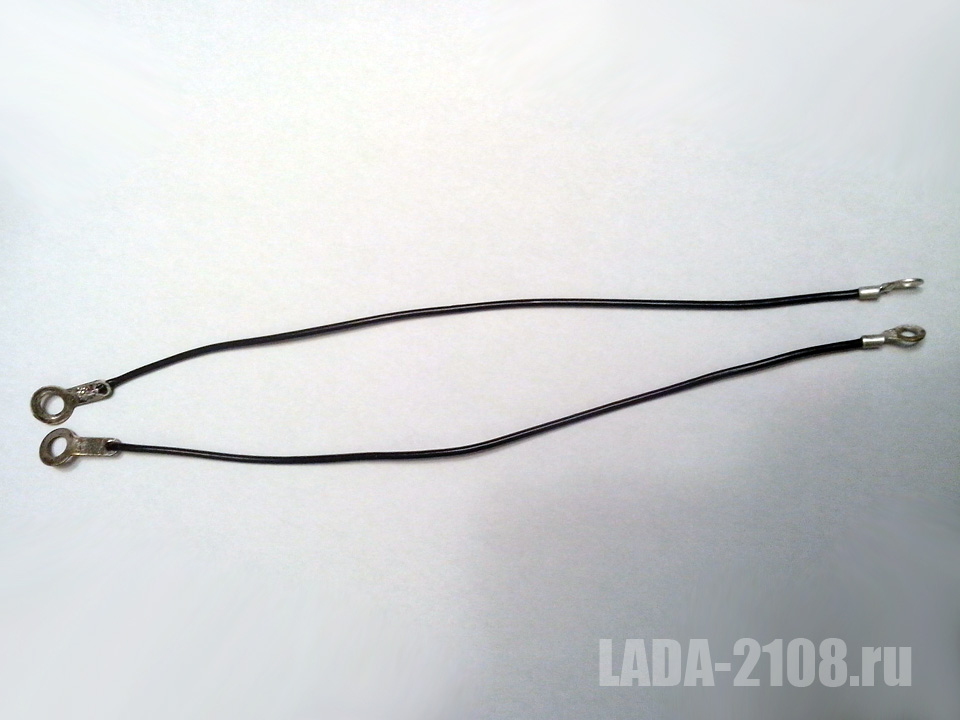

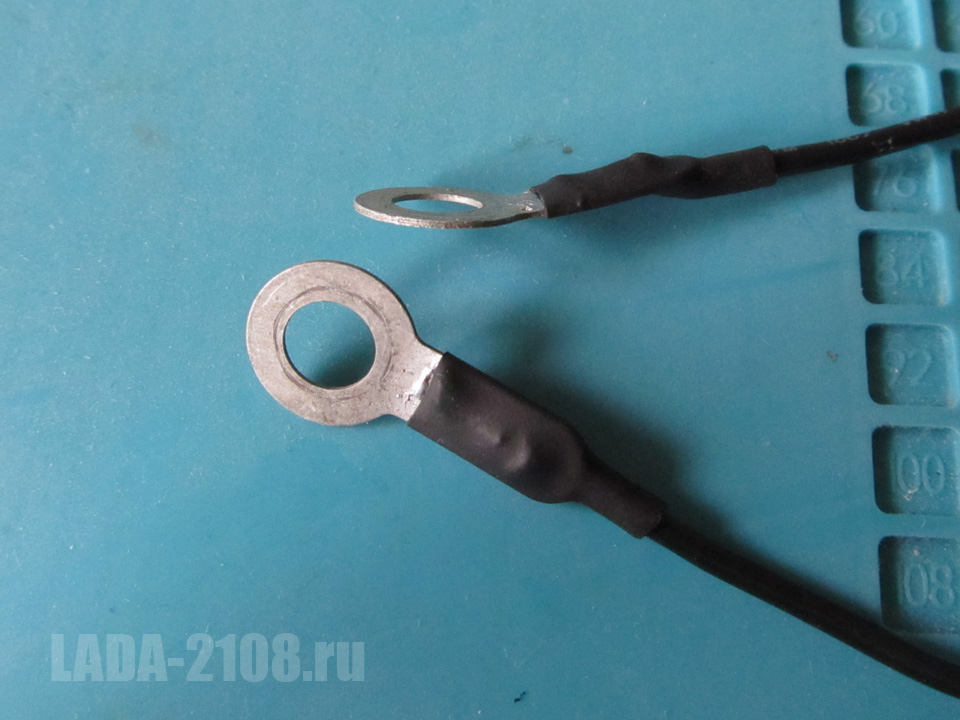

Провода ''массы''.

Вот так это будет выглядеть:

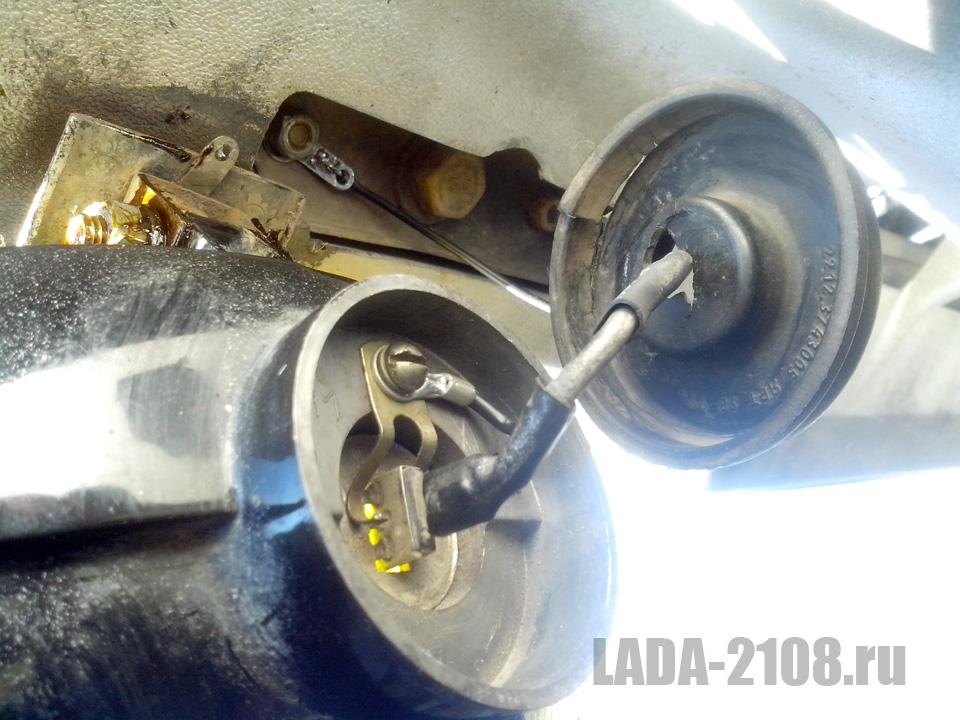

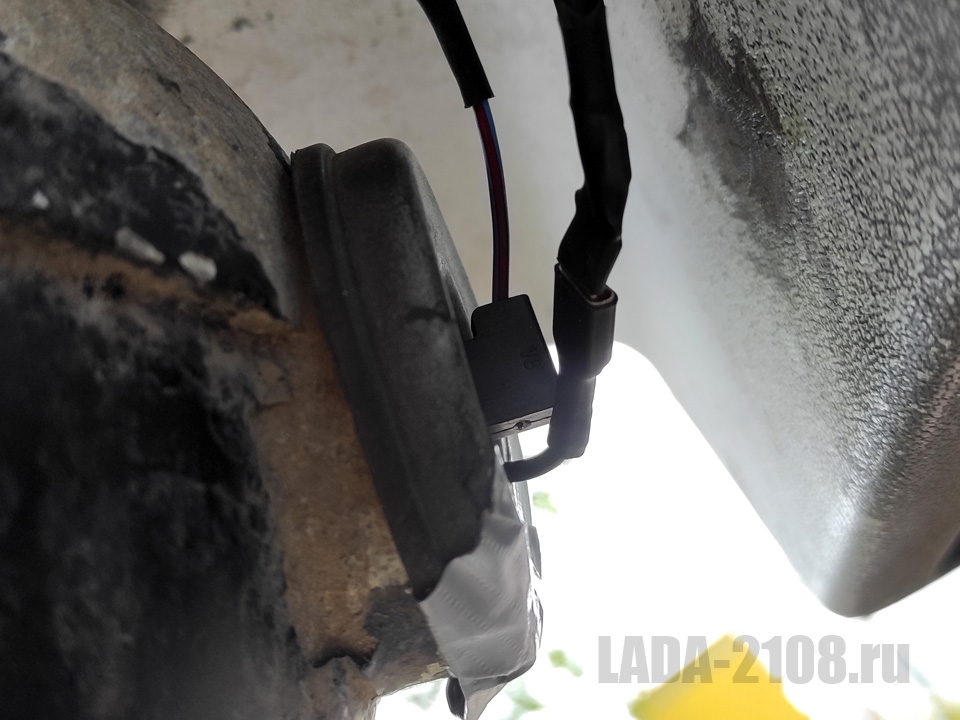

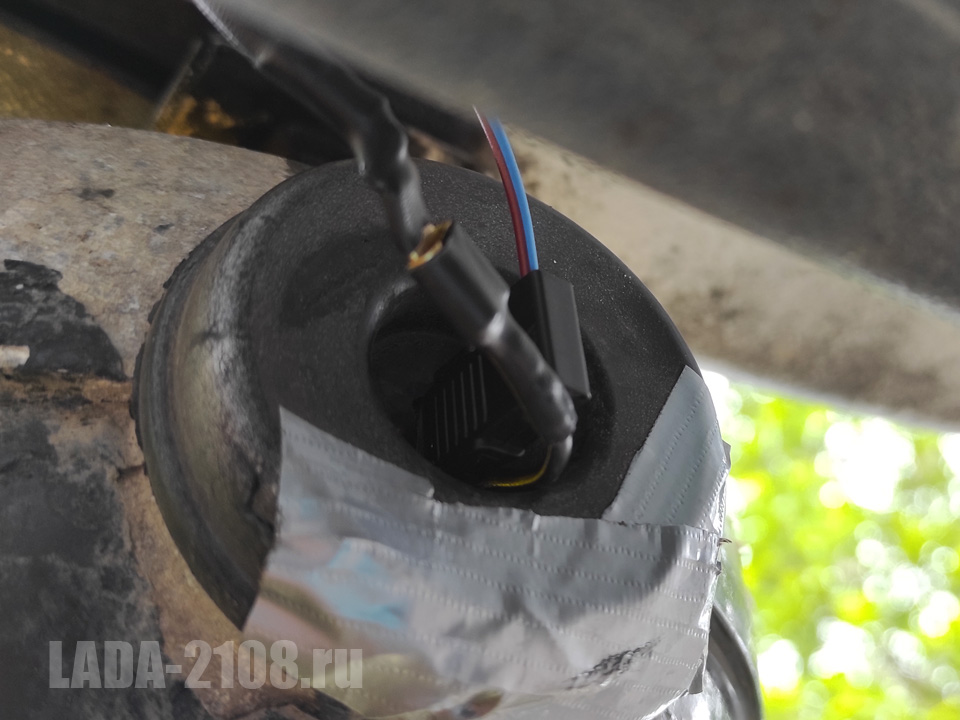

Установленная проводка ''массы''.

Окисления всё равно возникать будут, и от этого никуда не деться - фара находится в агрессивной зоне у поверхности дороги. Но именно по проведению "массы" с фары на кузов проблем не возникает. Окисления же могут возникать именно в фаре, в месте касания пружинного держателя и цоколя лампочки - это место нужно зачищать и, конечно, следить за целостностью резинового чехла.
И ещё один момент: в месте крепления фары к её держателю болтовое соединение следует обильно смазать солидолом - это облегчит последующую разборку, иначе болт с большой вероятностью закиснет в отверстии фары, и достать его будет очень проблематично.

Впечатления и опыт использования

Светят фары как... как ПТФ - ни больше, ни меньше. Т.е. не ждите от них дальнего света, но ближнему они помогают, освещая зоны по обочинам и перед машиной - удобно в поворотах и во дворах в дождливое время. Кроме того желтоватый свет субъективно приятен (привет любителям "голубого" ксенона). Но признаюсь честно: "противотуманками" по факту почти не пользуюсь - эффект всё же низок.

Материалы и стоимость

Фары
680 р.

Реле
40 р.

Выключатель
15 р.

Светодиод
5 р.

Резистор
1 р.

Провод НВ, ПВ или МГШВ около 6 м (грубо)
50 р.

Разъемы
20 р.
