Реле контроля исправности ламп и светодиоды

К списку статей

При установке на ВАЗ-2108 (и любой LADA Samara) светодиодов в габариты мы встречаемся с тем, что БСК начинает выдавать ошибку. Эта ошибка возникает из-за того, что ток, потребляемый светодиодами меньше тока штатных ламп. Реле контроля исправности ламп реагирует на такое уменьшение тока как на перегоревшую лампу и включает контрольную лампу в БСК.
Чтобы избавиться от этой проблемы, сохранив при этом функциональность реле контроля, нужно перепаять в нем несколько резисторов. В первую очередь находим это реле в монтажном блоке. Обычно его маркировка 4412.3747, в любом случае оно самое крупное, найти его проблем не составит. Забираем реле домой и разбираем. Внутри находится пачка из двух плат, соединенных проволочными перемычками. Разгибаем платы в разные стороны. На одной из них находим 4 детали, похожие на спирали - это и есть те резисторы, которые нам нужно заменить, они отвечают за габариты (каждый за свою лампу). Попутно стоит заметить, что на другой плате можно найти еще один резистор, но уже похожий на перемычку: он отвечает за лампы стоп-сигналов. На фото ниже исходные платы, а также плата с уже замененными резисторами передних габаритов.

Плата 1 реле контроля исправности ламп ВАЗ-2108 Плата 2 реле контроля исправности ламп ВАЗ-2108 Модернизированная плата под светодиоды - заменены резисторы

Для шустрых и нежелающих разбираться - сразу практическое решение. Идем в радиомагазин и покупаем резисторы с сопротивлением 2.2 Ом и мощностью 3 Вт. Как можно меньшего размера - просто спросите у продавца. Габариты важны, т.к. эти резисторы мощные, следовательно большие и могут не поместиться в корпус реле.

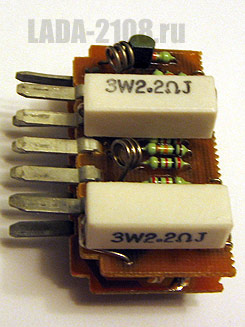

Теперь определяемся, что меняем. Если меняете передние габариты, нужно заменить резисторы между контактами 7 и 8 и контактами 10 и 11.
Если меняете задние габариты, нужно заменить резисторы между контактами 1 и 7 и контактами 9 и 10.

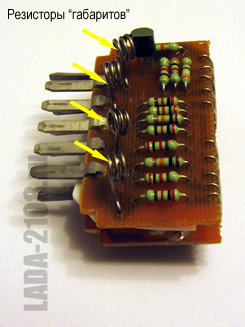

Итак, выпаиваем старые резисторы ("спирали"). Планируем размещение новых резисторов и припаиваем их. Выводы резисторов могут получиться длинными, тогда их нужно изолировать термотрубками. Собираем реле, ставим на место и радуемся. Для уверенности можно попробовать вытащить светодиод из цоколя - БСК должен сработать.

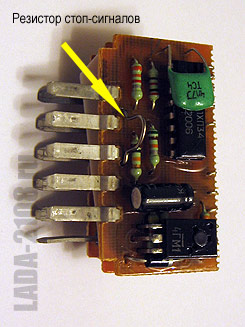

Если же вы решили заменить лампы стоп-сигналов, резистор понадобится на 1 Ом мощностью также 3 Вт. Устанавливается он, как нетрудно догадаться, вместо вышеупомянутого резистора-перемычки на другой плате.

Теперь коротко, как это всё работает - для любознательных и желающих докопаться до истины. Реле построено на 5 компараторах на микросхеме УР1101ХП34 или ASXP194P. Подробное описание этих микросхем можно найти в интернете, а нас больше интересует, как микросхема включена.
К компараторам подведено напряжение для сравнения - с питания габаритов для проверки габаритов и просто плюс - для стоп-сигналов. Микросхема сравнивает наличие сигналов на каждой из ламп при наличии напряжения питания, и если сигнал отсутствует, реле через ключ на транзисторах включает контрольную лампу. Лампы габаритов проверяются каждая по отдельности, а стоп-сигнала - запараллелены и проверяются вместе, включая дополнительный стоп-сигнал. Номиналы ламп согласно маркировке реле: 4 Вт - передние габариты, 5 Вт - задние габариты, 21 Вт - стоп-сигнал. Надо отметить, что на корпусе заднего фонаря указано, что мощность габаритных ламп должна быть не 5, а 10 Вт. Кому верить?...
Замене подлежат резисторы R4 - R8. Именно они рассчитаны на вышеуказанные мощности ламп, а остальная часть схемы от типа ламп не зависит.

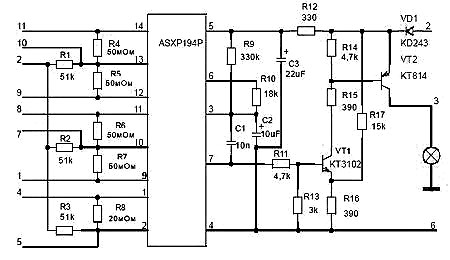

Схема реле контроля исправности ламп LADA Samara

Включается реле в схему автомобиля довольно просто. Оно пропускает через себя ток на лампы габаритов и стоп-сигнала. Стоит заметить, что обозначенный на схеме включатель так называемых "еврогабаритов" задействован не во всех вариантах электрооборудования. Его задача - включать габаритные огни отдельно по левому или правому борту.
Также из схемы включения видно, что можно реле не использовать вообще, а вместо него поставить перемычки, соединив в монтажном блоке контакты 4-5, 1-7-8, 9-10-11.

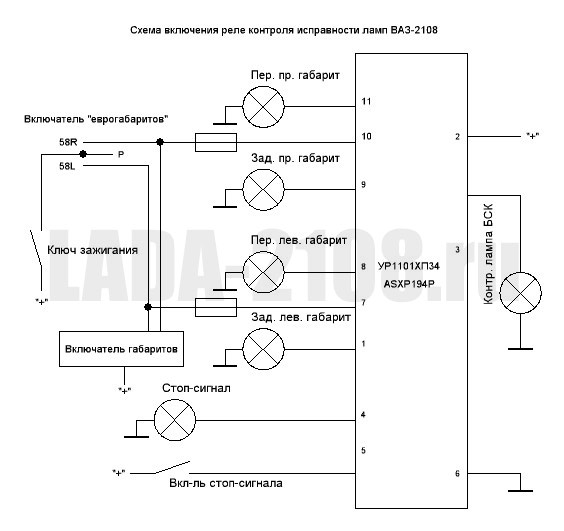

Схема включения реле контроля исправности ламп LADA Samara

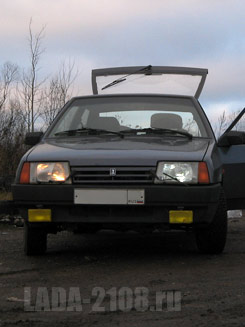

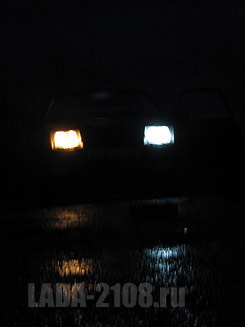

И наконец, то, что реально было поставлено в габариты. Были использованы 5-светодиодные лампы на основе SMD диодов типа 5050. Лампы потребляют 80-90 мА (каждая) и дают чисто белый свет по яркости совпадающий со штатными лампами. При этом они чуть-чуть освещают пространство перед автомобилем, чего обычные лампы не делают. Заполнение фар светом - полное, одинаковое со штатными лампами, эффект "точки" (когда свечение видно одной точкой) отсутствует. На фото сравнение штатной лампы и 5-светодиодной в сумерках и в полной темноте.

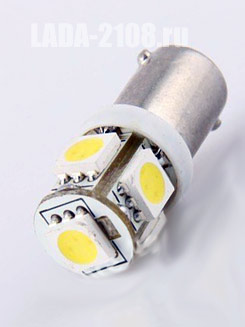

5-светодиодная лампа габаритов на LED 5050 Штатная лампа и светодиодный габарит днём Штатная лампа и светодиодный габарит ночью

Напоследок - ссылка на статью с описанием теории и расчётами для совсем любознательных.
