Подсветка логотипа (шильдика) ВАЗ-2108

К списку статей

Здесь описан процесс изготовление прямоугольного шильдика с подсветкой - новые варианты, применяемые на Samara-2 имеют другую конструкцию, там можно применить более простую технологию.

В первую очередь нужно попытаться снять шильдик, не повредив его крепления. Это непросто, особенно если машина старая, и появилась ржавчина. Если крепления сломаются - не беда: шильдик недорогой, можно купить новый.

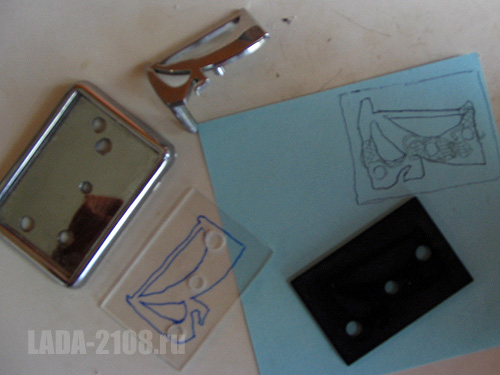

Разобранный шильдик ВАЗ-2108, схема расположения светодиодов, временный эскиз логотипа на оргстекле

Вырезаем оргстекло по размеру штатной черной пластмассовой детали. Будьте аккуратны: стекло хрупкое и легко даёт трещины в совсем неподходящий момент. По краям стекла делаем фаски под углом 45 градусов. Осталось заматировать стекло с двух сторон и покрыть серебристой краской с обратной стороны. Черный цвет, увы, неприемлем: съедает свет.
Далее сверлим в нём штатные отверстия. Теперь нужно разметить места расположения светодиодов и просверлить/рассверлить/вырезать отверстия для них. Возможно, имеет смысл вырезать всё пространство, скрываемое логотипом. Главное, чтобы из-под логотипа не было видно щелей.

Также очень желательно высверлить углубления в логотипе и подложке - таким образом создаётся дополнительное пространство для светодиодов, которые всё же великоваты для этой работы. Кроме того, нужно сделать канавки с обратной стороны подложки, чтобы было легче провести провода.

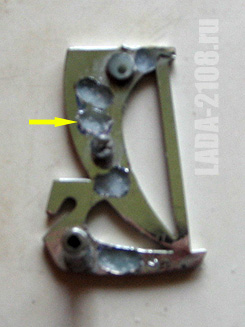

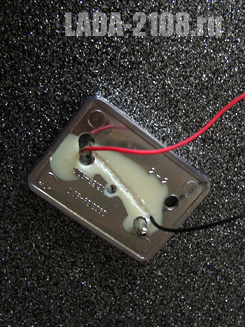

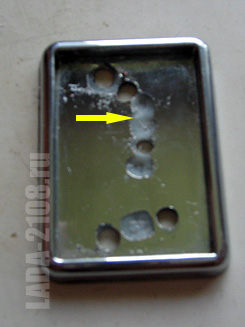

Углубления в логотипе для укладки светодиодов Углубления в подложке для укладки светодиодов Канавки в подложке для проводов

У светодиодов стачиваем головки до приемлемой величины: лишь бы не повредить кристалл. Теперь делаем две последовательных связки светодиодов по 3 шт. Это трудоемкий и важный процесс.

Важно то, что блестящее покрытие шильдика проводящее, поэтому нужно удалить это покрытие там, где оно может замкнуть будущую схему, в т.ч. нужно зачистить ножки логотипа.

Осталось собрать всю конструкцию. Для этого припаиваем провода (достаточно 0.35 мм2), выводим их с обратной стороны, прокладываем в подготовленные канавки. Шильдик можно крепить штатным образом, а провода провести за облицовку радиатора через просверленное отверстие. Всего получается 3 провода: общий и два на связки светодиодов. Общий можно подключить к "массе" автомобиля в любом удобном месте, а плюсовые провода нужно подключить к левому габариту через резисторы 300 Ом, не менее 0.125 Вт (по резистору на каждый провод), а также желательно добавить самовосстанавливающийся предохранитель, например, на 0.25А.

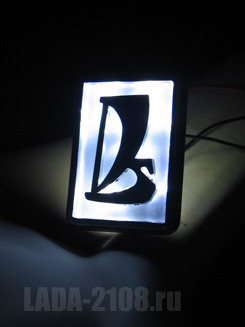

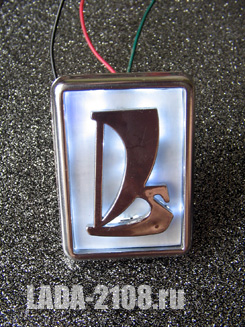

Подсветка логотипа ВАЗ-2108 при дневном свете в помещении Подсветка эмблемы LADA Samara в полной темноте

Из минусов стоит отметить неравномерность подсветки: увы, подсветка не такая красивая, как на фото. Мне результат не понравился - хочется большего, но кого-то такой эффект может быть и устроит.

Впечатления и опыт использования

Мне результат не понравился - подсветка неравномерная, увы, не такая красивая как на фото. Возможно, кого-то эффект и устроит, но я с машины снял.

Материалы и стоимость

Светодиоды FYL-3014UWC
30 р.

Провод НВ, ПВ или МГШВ около 2 м
10 р.

Шильдик
50 р.

Оргстекло толщиной 1-2 мм
бесценно
