Подсветка внутренних ручек

К списку статей "Тюнинг и доработка"

Подсветка внутренних ручек - популярная тема тюнинга салона. Сделать её несложно, но и инструкция не помешает.

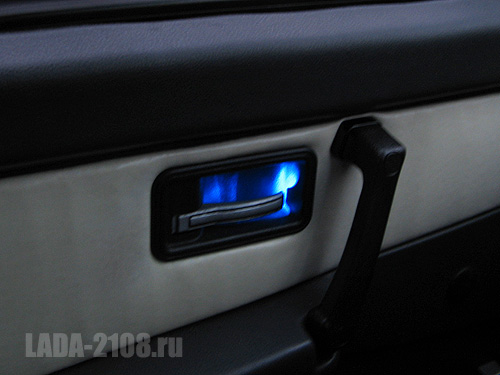

Подсветка внутренней ручки двери ВАЗ-2108

На ручке в указанном месте (см. фото) делаем вырез (можно, раскалённым ножом). Это необязетально, но желательно, чтобы гарантировать свободное движение проводов.

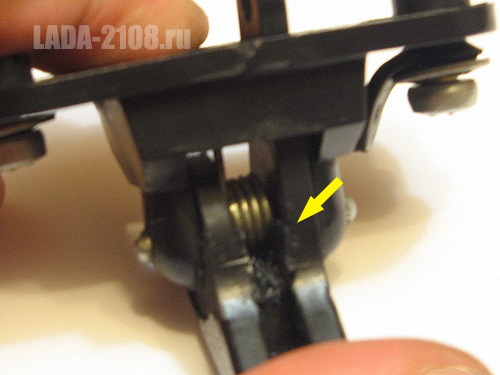

Вырез в месте прохождения проводов показан стрелкой

Готовим LED-блок. Используем яркий светодиод, я брал FYL-3014UBC. Припаиваем к его аноду ("плюсу") ограничительный резистор 650 Ом 0.25 Вт, закрываем его термоусадочной трубкой. К катоду и резистору припаиваем провода длиной около 10-15 см. На других концах проводов ставим разъем WF-2. Провод используем МГШВ-0.35 - более толстый не поместится да и не нужен.

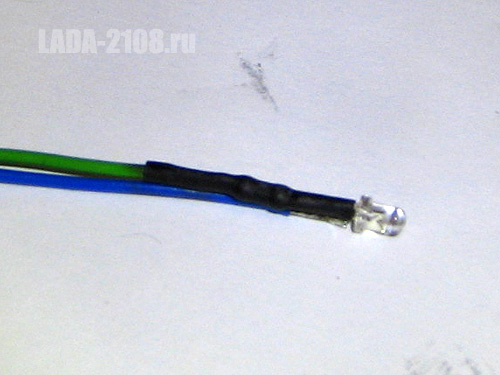

Светодиод с закрытым термотрубкой резистором

Вкладываем блок в выемку ручки, немного отформовав провода по её форме, и заливаем герметиком.

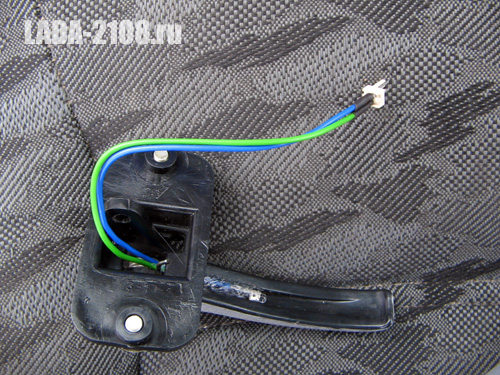

Готовая к установке ручка с подсветкой

Осталось поставить ручку на место и подвести питание через ответную часть разъема - HU-2. "Плюс" можно взять с "габаритов".

Впечатления и опыт использования

Подсветка вскоре становится привычной. В полной темноте загородом левая подсветка может мешать боковому зрению уловить движение, поэтому, возможно, имеет смысл сделать её менее яркой. Это в полной темноте загородом, а в условиях городской освещенности не мешает совсем. Светит вполне приятно, водителю юзабельности не добавляет, но как пассажир, привыкнув к освещенным ручкам, в других незнакомых машинах иногда "упираешься" в тёмную дверь и начинаешь вслепую искать ручку выхода.

Материалы и стоимость

LED FYL-3014UBC
10 р.

Резисторы
2 р.

Разъемы
15 р.

Провод НВ, ПВ или МГШВ около 6 м (грубо) для проводки к "габаритам"
30 р.



Есть вопросы? Оставьте комментарий ниже, попробуем разобраться вместе.

Понравилось? Поделись!

Рейтинг: 10.0. 10 Голосов: 3
(14) Добавить комментарий!
0 Нравится 0 Не нравится
Андрей 16.10.2013 09:44
за место диода наверное лучше испозовать ленту
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 16.10.2013 09:58
Вовсе нет. Для ленты нет ни потребности по яркости, ни места. Одного светодиода вполне хватает.
Ответить на комментарий
0 Нравится 0 Не нравится
Андрей 15.10.2013 23:52
надо себе замутить !!!!!!!!
Ответить на комментарий
2 Нравится 0 Не нравится
Диего 31.03.2013 00:08
А есть вариант завязать со спидометром, чтобы ручку подсвечивались только при стоящей машине? Тогда и функции свои выполнит и при езде мешать не будет.
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 31.03.2013 00:12
Это возможно, но уже не так просто. Понадобится сделать счетчик импульсов, берущий сигнал с датчика скорости. Датчик выдаёт прямоугольные сигналы. Счетчик можно сделать на простейшем микроконтроллере, например, Attiny13 или аналогичном. Он же позволит расширить функционал, например, сделать плавное включение/выключение.
Ответить на комментарий
1 Нравится 0 Не нравится
Диего 31.03.2013 07:59
Сейчас посмотрел на свой спидометр. Стрелка ложится на торчащий штырь. А что если по примеру электро-контактного манометра сделать стрелку с этим штырем выключателем подсветки? Тогда не придется мудрить с датчиком скорости.
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 31.03.2013 14:46
Русская смекалка это что-то!;) Как вариант, конечно. Только нужно выяснить проводимость штыря и стрелки. И ещё из-за "великолепной" работы спидометра, подсветка может моргать в начале движения, если стрелка будет качаться.
Ответить на комментарий
0 Нравится 1 Не нравится
Диего 31.03.2013 20:42
может тогда использовать реле времени? при трогании, допустим, отмеряет пять секунд и выключает подсветку. при остановке же сразу включает.
Ответить на комментарий
0 Нравится 0 Не нравится
Serge 31.03.2013 21:05
Это будет сложнее микроконтроллера. При его использовании нужно только подключиться к датчику скорости, а остальное - простая программа, которую можно менять при надобности.
Ответить на комментарий
0 Нравится 0 Не нравится
Диего 31.03.2013 21:31
В принципе, как вариант запихнуть в тачку плк. возможностей много, программирование простое да и стоит сравнительно недорого.
Ответить на комментарий
0 Нравится 0 Не нравится
Максим 05.03.2013 17:39
У меня просто сверху два отверстия и два диода. зеленые, т.к. выбрал "Грин-стайл" - всё родного цвета. Но тут вариант лучше - диод не видно! а свет есть! Минус- диод в подвижной части, если что случится, то надо ручку снимать. А так идея достойная повторения! Спасибо!
Ответить на комментарий
0 Нравится 0 Не нравится
Сергей 27.02.2013 22:04
вопрос такой, где находится плюс габаритов, куда подвести?Действительно здоровская вещь!люди часто не могут найти ручку, 99 процентов из всех кто был на пассажирском сидении спереди.спасибо за нужную идею!
Ответить на комментарий
1 Нравится 0 Не нравится
Serge 28.02.2013 09:37
Удобно взять с регулятора освещенности приборов. Белый - если хотите, чтобы яркость подсветки менялась при изменении яркости подсветки приборов; коричневый - если нужно просто включать при включенных "габаритах".
Ответить на комментарий
1 Нравится 1 Не нравится
Сергей 28.02.2013 13:34
большое спасибо!
Ответить на комментарий
