Тюнинг освещения салона: версия 2

К списку статей "Тюнинг и доработка"

Эта статья - дополнение статьи о тюнинге салонного освещения.
Все недостающие данные смотрите в основной статье.

Непонравившийся цвет ("тёплый белый") и грязно смонтированная плата с трудно-паяемыми светодиодами типа 5050 привели к решению применить другие светодиоды. Были найдены некие "Strawhat LED" мощностью 0.5 Вт диаметром 8 мм. Размеры платы и расположение разъемов были оставлены без изменения, но рисунок полностью перетрассирован. В итоге стала меньше плотность дорожек и как следствие повысилась надежность. Не обошлось и без косяков:
- дорожки проходят слишком близко к отверстиям под саморезы, желательно их отодвинуть, чтобы головки саморезов случайно их не замкнули;
- стабилизаторы КР142ЕН расположены слишком плотно, пришлось обрезать радиаторы.

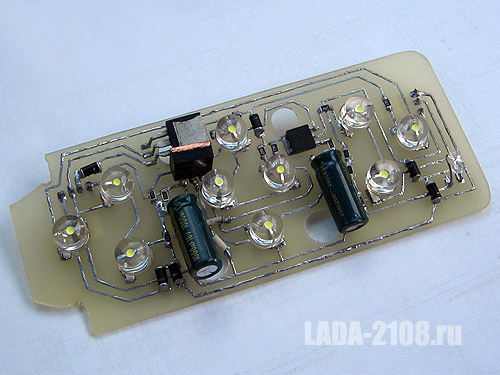

Плата со 0.5Вт-светодиодами и устройством управления

Помимо замены светодиодов в схему была добавлена простейшая схема стабилизации напряжения на КР142ЕН8Г для стабильного питания светодиодов. Надо отметить, что из-за этого схема стала потреблять в выключенном состоянии около 6 мА (первая версия в идеале не потребляла вообще).

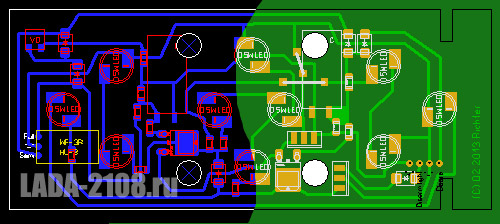

Разводка (трассировка) платы второй версии с фотовидом (ниже см. ссылку на скачивание оригинального файла в формате Sprint Layout)

Разводка платы в формате Sprint Layout 6.0

Первая версия платы была порядком залита флюсом, из-за чего светодиоды "тлели" даже в выключенном состоянии. А промыть плату с уже припаянными 5050-светодиодами оказалось затруднительным. Эта плата собиралась с тщательной промывкой, и её работа стабильна.

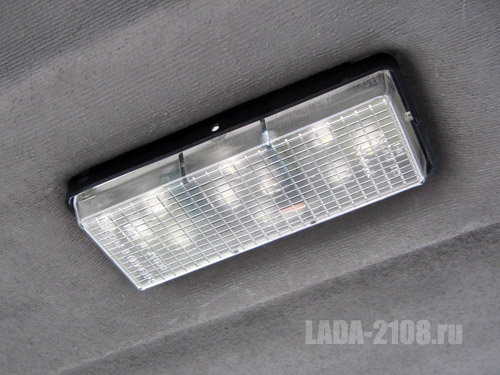

Общий вид модернизированного LED-фонаря салона ВАЗ-2108 - версия 2

Ещё стоит отметить, что данный тип светодиодов отлично подойдет для создания DRL: их яркость заметна даже боковым зрением при дневном свете.

Впечатления и опыт использования

Яркий белый свет уже на половинной мощности. На полной мощности можно читать как в офисе.
Минусы: задержка включения полной мощности и её быстрое выключение. Причина пока не найдена.
Через несколько месяцев сгорели 2 светодиода, хотя расчёт резисторов вроде верный. Продавец продал светодиоды не той мощности?!

Материалы и стоимость*

Светодиоды
55 р.**

Стабилизаторы
5 р.

* - только новые детали в сравнении с первой версией конструкции.
** - по ценам E-bay.


Есть вопросы? Оставьте комментарий ниже, попробуем разобраться вместе.
