Подсветка дверей с логотипом

К списку статей "Тюнинг и доработка"

В этой статье рассмотрим, как установить и подключить подсветку логотипом под дверями. Что это такое? Когда вы открываете двери, под ними на асфальте появляется световой рисунок с логотипом автомобиля. Примочка чисто декоративная.
Сейчас такие устройства появились и в российской продаже (порой по бешеным ценам), ну а друзья-китайцы давно их предлагают с широчайшей гаммой логотипов, составляющей все возможные марки авто, а некоторые ещё и в нескольких вариантах.

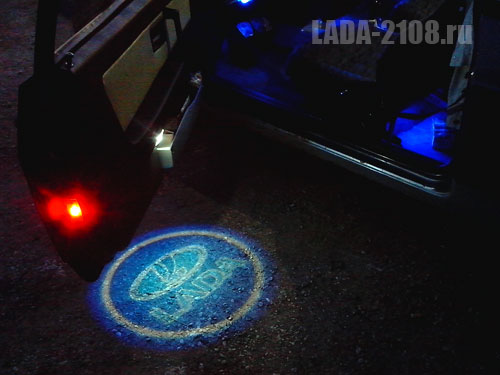

Логотип-подсветка под дверями LADA Samara в темноте на грунтовке

Красиво ли это? Пожалуй, да. Смотрится эффектно и вовсе не так броско, как подсветка днища, например. Вполне можно ставить и на солидные автомобили, не боясь потерять имидж. Для LADA существует 2 вида логотипов: синих и сине-красных оттенков. Кстати, за доплату китайцы могут сделать для вас вообще любую картинку.
Технически такая подсветка представляет собой проекторы - линзовые LED-фонарики, установленный в дверях. Светодиоды бывают разной мощности, от чего сильно зависит яркость, впрочем, и ценой они здорово различаются. Будьте внимательны при покупке.

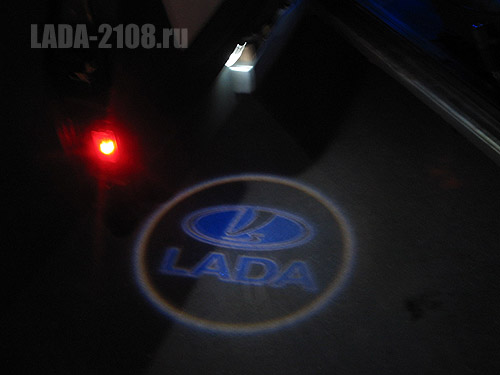

Логотип-подсветка под дверями LADA Samara на асфальте

Устанавливается устройство просто. Снимаем панели дверей, находим в них подходящее место для проекторов и сверлим отверстие с помощью прилагаемой в комплекте насадки. Также необходимо срезать лишнюю толщину панели, чтобы была возможность закрутить гайку проектора.
При фиксации проектора имейте ввиду, что внутренняя оптическая часть поворачивается относительно корпуса, не забудьте настроить её, а может и зафиксировать, например, каплей герметика. Корпуса металлические, качественные, снаружи не выступают, влагу внутрь также не пропустят (в разумных пределах, конечно).

Проектор логотип-подсветки в двери ВАЗ-2108

Теперь электрическая часть. Устройство идет уже с неплохими проводами, но я заменил провода под свою схему, установив разъем с подключением к уже имеющейся подсветке дверей. В любом случае подключается проектор двумя проводами: один к постоянному "плюсу", другой - к концевику двери. При таком подключении он будет включаться всегда при открытии двери. Имейте ввиду, что добавочные резисторы уже имеются в проекторе (в более мощных вариантах могут быть отдельные токостабилизирующие блоки). Я использовал недорогое устройство с маломощными светодиодами, по заявлению продавца - 3 Вт LED 5630. При желании и умении светодиод может быть заменен на другой - это несложно, а главное здесь - оптическая часть.
Кстати, при отсутствии иной подсветки дверей, логотип может выполнять и эту функцию. Правда рассчитывать, что устройство заменит подсветку, не стоит: качественный логотип будет освещать только свои яркие линии, но не всю зону у дверей.

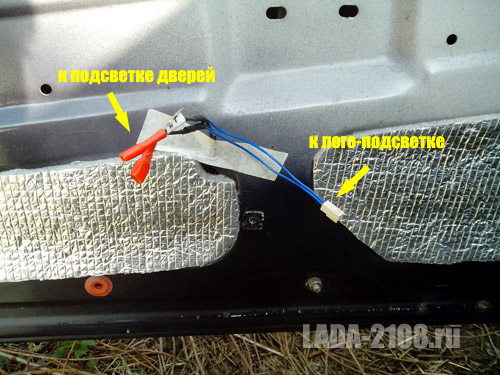

Подключение логотип-подсветки в LADA Samara

И еще: не ведитесь на слова российских барыг, что это лазерный проектор, что там высокие технологии и пр. Это устройство - отличная находка, ноу-хау, красивая штука, но никак не лазерная и не супер-пупер-хайтечная. Ничего, кроме гарантии, барыги не предлагают - комплекты точно такие же, как идут из китая.

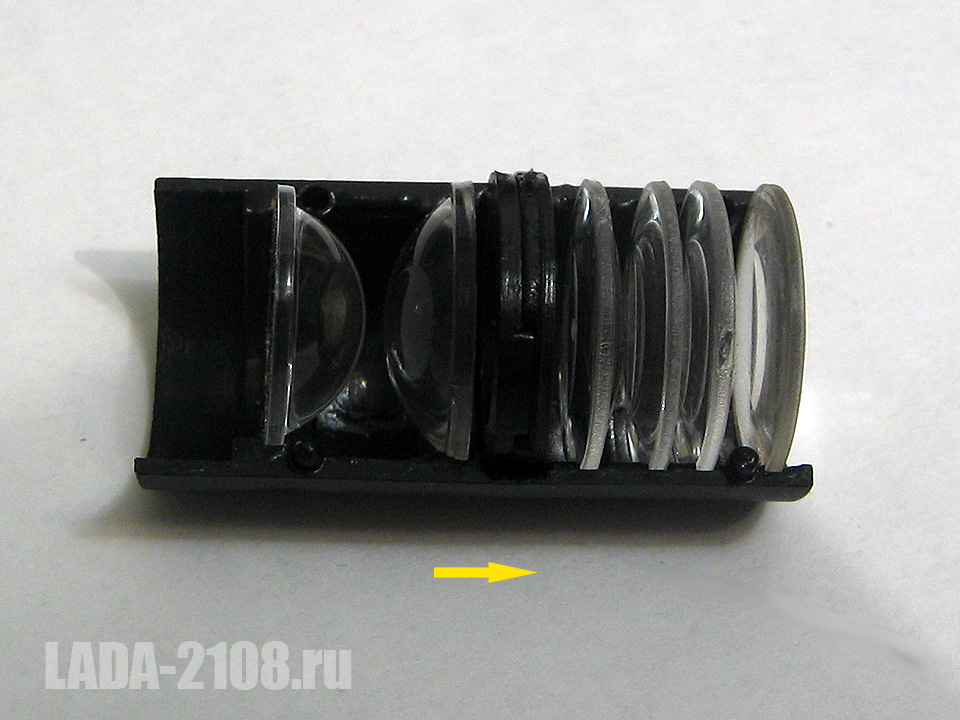

Вот так устроен проектор: 6 линз, между ними плёнка с логотипом (в черном диске-держателе). Стрелкой показано направление света.

Устройство проектора логотипа под двери.

Впечатления и опыт использования

Подсветка в приобретенном варианте сначала показалась недостаточно яркой - картинка как бы прозрачная, сероватая, с другой стороны, прожектор там тоже не нужен. Как декоративный элемент - очень и очень неплохо. Сам рисунок выполнен вполне качественно. Наибольший эффект проявляется, когда видишь логотип в движении при открытии/закрытии двери.
Через несколько лет рисунок на пленке прогорел, как бы сплавился и потребовал замены. В остальном устройство работоспособно много лет.

Материалы и стоимость

Логотип-подсветка (для поиска у китайцев - "Ghost Shadow Light")
350 р.



Есть вопросы? Оставьте комментарий ниже, попробуем разобраться вместе.
