Замена термостата на "шестидырочный" термостат 21082

К списку статей

Такая замена неоднократно описывалась в интернете. В каждом варианте были свои нюансы. Замена не представляет собой чего-то сложного, но тем не менее вопросы в стиле: "А вдруг не подойдёт?!", перед работой возникают, учитывая, что система охлаждения весьма важная часть автомобиля.
Сразу нужно отметить, что всё подходит и работает уверенно.
Перед началом стоит упомянуть, что в интернете часто встречается якобы улучшенная любителями схема (изменен порядок шлангов), здесь же термостат будет установлен так, как это полагается по его конструкции.

Демонтаж

Прежде всего сливаем ОЖ. Достаточно слить только из "радиаторной" части, а из двигателя и отопителя не нужно. Это можно сделать как открутив пробку в радиаторе, так и используя откачивающий шланг-грушу (через расширительный бачок). В дальнейшем немного ОЖ прольется, но это несущественно.

Сначала снимается старый термостат, выпускной патрубок (деталь 2108-1303014-10) и 2 коротких промежуточных шланга - всё это больше не понадобится.
Далее нужно разобраться с подводящей трубой помпы. На 2108 стоит труба "с крючком", а термостат 21082 требует более короткую трубу, "без крючка". Можно заменить штатную трубу на трубу то ли от ВАЗ-2110, то ли от ВАЗ-2112 (деталь 1303055). Выяснить точно, от какой модели нужна труба, так и не удалось - в магазинах порядочная путаница. При покупке следует внимательно смотреть соответствие крепления и патрубков на трубе, в т.ч. длинного патрубка отопителя справа - их наличие и направление может отличаться.

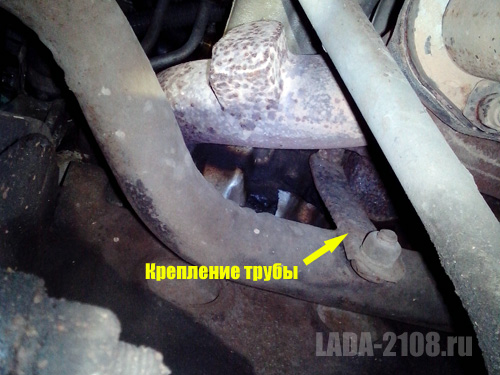

Крепление подводящей трубы помпы в ВАЗ-2108

Но есть и другой вариант: укоротить штатную трубу, даже не снимая её. Для этого нужно отрезать от трубы примерно 45 мм. Сделать это можно пилкой по металлу (именно отрезком пилки, без ручки), не снимая трубу. Это будет самая трудоёмкая операция, но вполне реализуемая. Для упрощения этой процедуры стоит снять расширительный бачок и адсорбер.
Этот вариант мы и будем использовать. Забегая вперёд, отмечу, что вариант с обрезанной трубой работает на отлично, протеканий в т.ч. зимой нет.

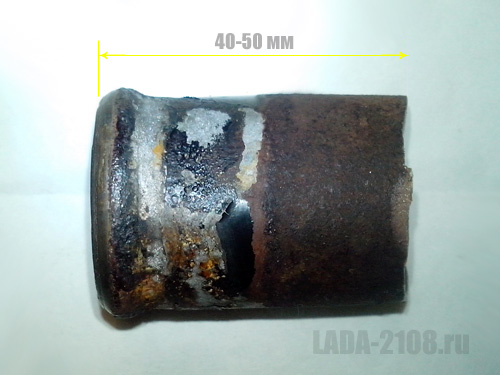

Отпиленная часть подводящей трубы помпы

На этом демонтаж полностью закончен. Можно очистить места соединений, проверить шланги.

Установка

Между патрубком термостата и подводящей трубой помпы ставится обрезанный по месту "угловой" шланг (деталь 21090-1303093). Если же используется труба "без уголка", шланг ставится как есть - это его "родная" труба. Сейчас самое время прикинуть термостат и посмотреть, сколько нужно отрезать от шланга. Для закрепления шланга не помешает положить герметик, т.к. шланг садится на изгиб трубы, и зафиксировать его одним хомутом - этого достаточно.

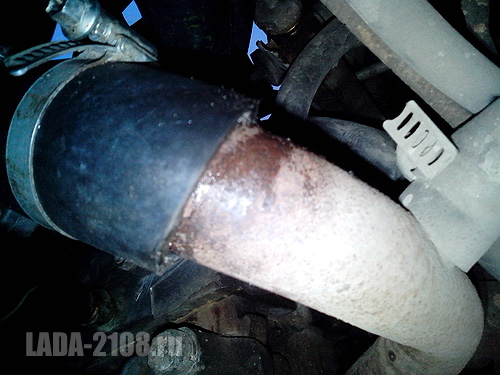

Шланг-уголок на обрезанной подводящей трубе помпы для термостата 21082

Теперь можно ставить сам термостат. Он устанавливается на штатные шпильки. Несмотря на то, что пишут некоторые авторы, длины верхней шпильки вполне достаточно, если поставить узкие гайки. Можно попробовать подобрать и более длинную шпильку, но мне не удалось найти подходящую в ближайших магазинах запчастей - попадались только слишком длинные.
Термостат ставим, предварительно одев на него шланг-уголок. Шланг встаёт немного с перекосом, но это не страшно.

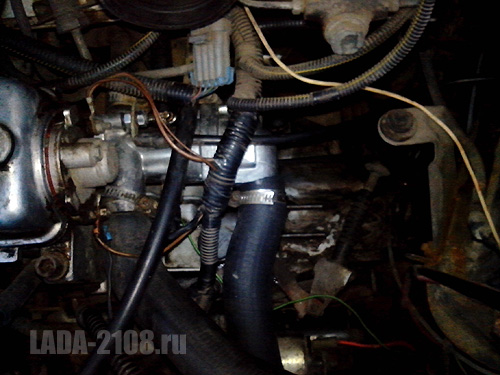

Установленнный на ВАЗ-2108 "шестидырочный" термостат

Шланги, идущие на отопитель и подогрев дроссельного узла, и верхний шланг радиатора подходят* штатные от 2108.
Шланг на расширительный бачок следует заменить на "21082" (деталь 2111-1303080) - он намного длиннее.
Нижний шланг рекомендуется заменить на шланг 2110, обрезав его сверху по месту на несколько сантиметров. Тогда он будет находиться в свободном состоянии, а штатный пришлось бы ставить внатяг (не забываем о колебаниях двигателя относительно радиатора).

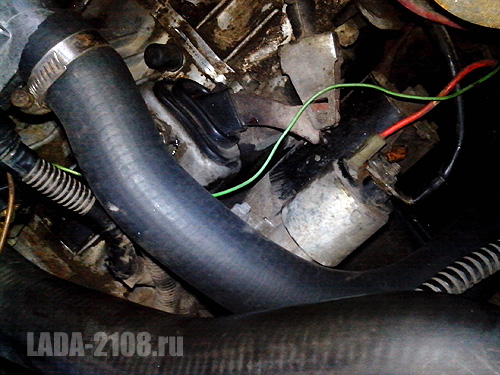

Нижний шланг радиатора от ВАЗ-2110

При перестановке датчика температуры не помешает заменить шайбу, чтобы не было просачивания ОЖ.

* - "подходят" это значит полностью соответствуют без натяжений, подгонок, подрезаний, подтачиваний и пр.

Что же получаем

Температура держится стабильно (с первым термоэлементом - 87-88 градусов, со вторым - 82-85**) что в мороз, что в прохладную погоду (летом не проверялось) как при движении на трассе, так и в городе. В пробках температура как обычно повышается (с первым до 96, со вторым до 92-95), а при движении быстро падает до нормы.

Длительность прогрева примерно такая же, существенной разницы замечено не было. При 60 градусах уже субъективно ощущается теплый воздух.

После модернизации появляется постоянная струйка ОЖ, идущая через пароотводящий шланг в расширительный бачок (в штатном варианте она есть только при увеличении оборотов). Эта струя появляется из-за того, что в новом термостате меньше диаметр байпасного отверстия, чем в старом. С повышением оборотов, как и ранее, струя увеличивается. Закрытие крана отопителя на напор ОЖ почти не влияет. Никаких проблем с давлением или подтеканием не возникает.

** - вскоре после установки термостата термоэлемент был заменён, т.к. первый вышел из строя, см. ниже.

Стоит ли заморачиваться?

Если термостат работает, возиться не стоит, а если пришло время его менять, стоит повозиться и поставить термостат 21082.

Термостат 21082 это цельная конструкция, надежно закрепленная на ГБЦ. Меньше соединений на хомутах, нет промежуточных шлангов - меньше вероятность протечек.

В будущем для замены термоэлемента потребуется меньше манипуляций - открутить 3 болта и отсоединить 2 шланга. Можно даже обойтись отсоединением одного шланга, если изловчиться. Замена термоэлемента становится намного удобнее.

Также преимуществом является уменьшенный диаметр байпасного отверстия, что (как говорят) сказывается на скорости прогрева двигателя и повышенном потоке через отопитель, хотя по логике увеличение потока вряд ли существенное.

Ну и размеры термостата освобождают пространство в зоне над КПП.

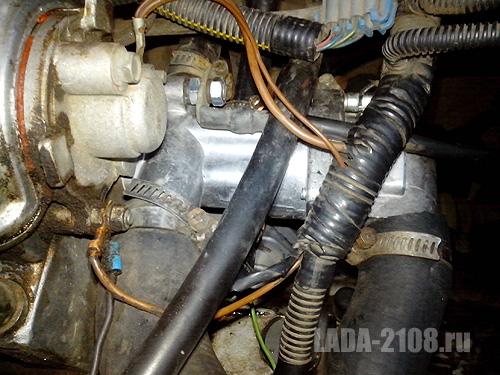

Освободившееся пространство над КПП после замены термостата на "шестидырочный"

Кроме того, в схеме с термостатом 21082 расшитительный бачок включён в малый круг, а не в большой как в схеме 2108.

Данные термостата

Был установлен термостат ООО "Орловский завод "ПРОМПРИБОР". Его термоэлемент прожил всего 3 месяца, после чего развалился на 2 части!

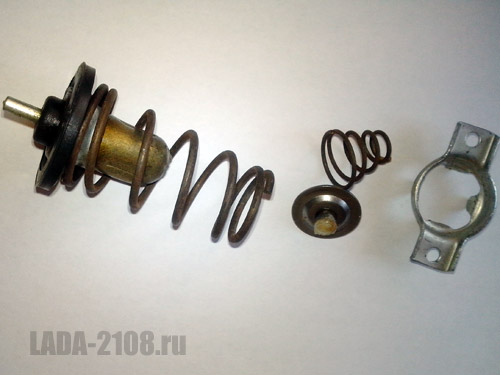

Термостат развалился на части

Ниже измеренные данные термостата 21082-1306010 для справки:

Вес 524 гр., длина 150 мм.

Расстояния между патрубками: между передними 115 мм, между крайними задними 110 мм, смещение "правый-передний - правый-задний" 20 мм.

Диаметры отверстий, внутренний/наружный:
- 3 больших 27/33 мм;
- 2 малых 14.5/20.5 мм;
- внутреннее (байпасное) 12 мм.

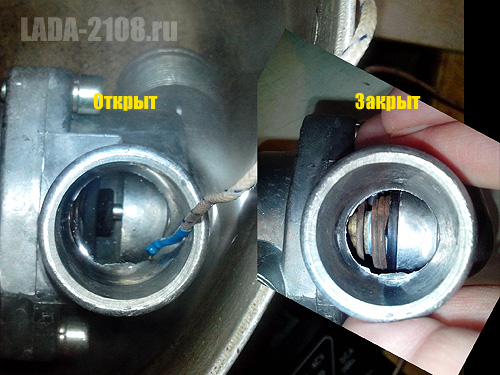

Положения клапана термоэлемента в открытом и закрытом положениях

Любознательным будет полезна статья о различии систем охлаждения ВАЗ.

Впечатления и опыт использования

В целом, доволен. Однозначно удобнее и быстрее менять термоэлемент - это многого стоит. Думалось, будет более быстрый прогрев, по-прежнему хочется ускорения прогрева. Температура держится стабильно, после нагрева в пробках быстро сбрасывает. Каких-то проблем с ОЖ не замечено.

Материалы и стоимость

Термостат 21082
550 р.

Шланг-уголок
80 р.

Нижний шланг радиатора
125 р.

Шланг расширительного бачка
90 р.
