Розетка прикуривателя в багажнике

К списку статей

Хоть ВАЗ-2108 и небольшая машинка, но розетка в багажнике лишней не будет. Так что если по какой-то причине собираетесь вскрывать напольное покрытие салона и багажника, не поленитесь заодно провести провод для розетки. Для этого оптимальным будет провод 2.5мм2: достаточен по сечению и не толстый. Провод будет идти от монтажного блока под панелью налево, далее в ноги водителя, вдоль штатной проводки, в багажнике по левому борту.

Подключение

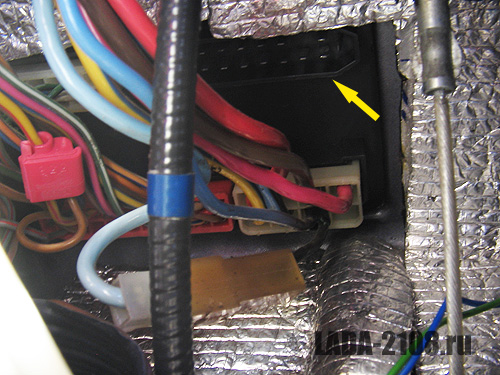

Вид на разъем X3 для подключения розетки прикуривателя

Пин X3.10 с подключенным проводом для розетки багажника

Провод подключаем параллельно штатному проводу прикуривателя к пину X3.10. Следует сделать качественное соединение (скрутка + пайка), т.к. токи могут быть большими. Для подключения нужно отсоединить разъем от монтажного блока и вытащить пин из разъема.

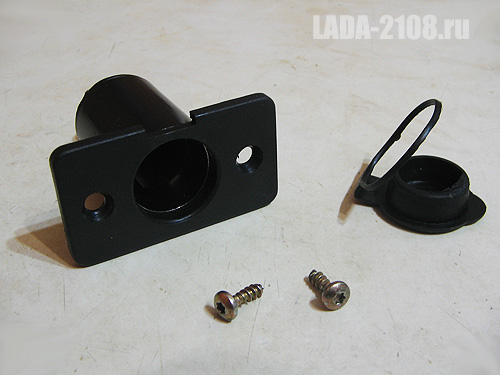

Розетка прикуривателя для багажника

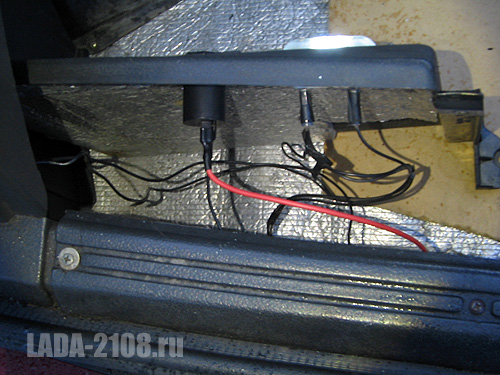

Подключение розетки в багажнике

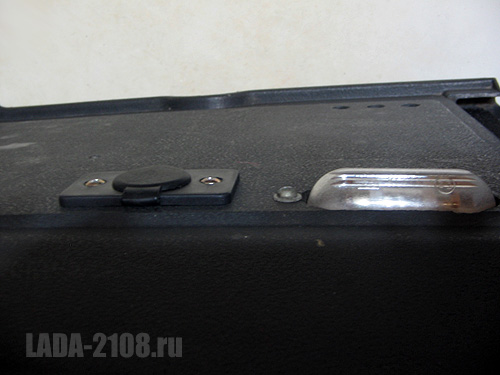

Вид на розетку в багажнике ВАЗ-2108

В багажнике розетку устанавливаем на левую заднюю панель обшивки. Хорошо, если розетка будет иметь крышку, защищающую от подания посторонних предметов. В моем случае изначально в закрытом положении крышка нелепо торчала, поэтому пришлось несколько подогреть её крепление, чтобы оно изменило форму - это несложно, после чего крышка стала хорошо прилегать к розетке. Провод выводим из под теплоизоляции, оконцовываем клеммами и тщательно изолируем. При желании можно сделать выключатель рядом с розеткой, но я посчитал это лишним.

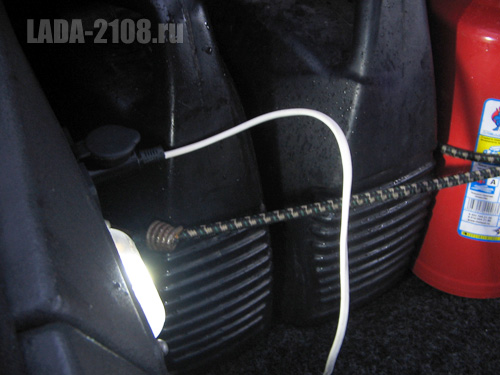

Подключенный к розетке потребитель

И наконец, помним, что максимальный ток в сети прикуривателя ВАЗ-2108 составляет 10 А - дополнительная розетка его не увеличивает, соответственно сумма токов потребителей, включенных в обе розетки, не должна превышать 10 А.

Впечатления и опыт использования

Сказать, что дефлекторы как-то избавили от запотевания, было бы нечестно - разницы не ощущается. Но появилось комфортное ощущение, что в салоне стало легче дышать при включенной "печке", как будто воздух не скапливается, а прогоняется через салон.

Материалы и стоимость

Розетка
60 р.

Провод
100 р.

Клеммы
30 р.
