Фоновая подсветка поручней

К списку статей

Потолочные поручни являются отличным объектом, куда можно встроить фоновую подсветку - мягкое освещение, задающее некий приятный тон интерьеру.
Сделать это относительно несложно, но проектирование заняло достаточно времени - не сразу было ясно, как разместить LED-ленты и, главное, вывести провода. Причём сделать это так, чтобы не пострадала основная функция поручней, и чтобы их можно было беспроблемно снимать и ставить впоследствии. В итоге было решено ленты размещать непосредственно внутри поручней, а провода выводить через средние крепления, сделав разъемы и вводные отверстия для них.
Для начала, посмотрим, как это будет выглядеть, а потом приступим к изготовлению. Яркость получилась в самый раз: днём она заметна, но не привлекает внимание; в ночное время не слепит, источника света не видно ни при каких условиях. Задача такой подсветки не освещать, а светиться, быть видимой.

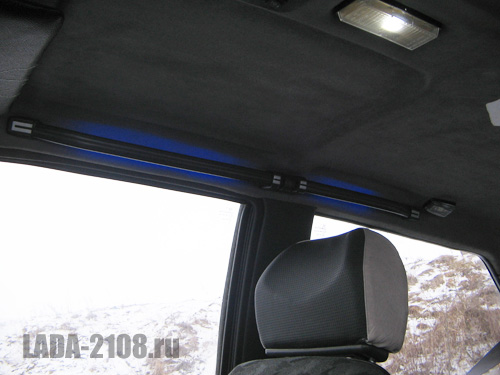

Фоновая подсветка поручней LADA Samara

Поручни

В качестве источника света использованы герметичные самоклеящиеся LED-полоски длиной 30 см с 15 светодиодами типа 3020. Они уже имеют выводы питания и добавочные резисторы для питания от 12 В.

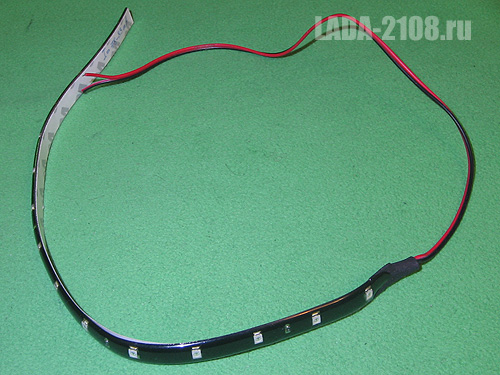

LED-лента

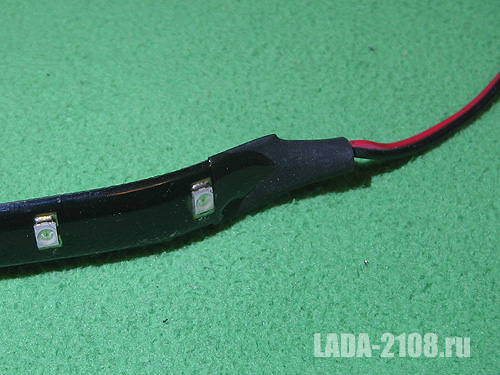

Провода питания LED-ленты

Для передних поручней полоски дорабатывать не нужно, для задних - отрезать лишнюю длину, оставив 9 светодиодов. Диоды сгруппированы по 3, место отреза можно рассмотреть, отрезаем со стороны, противоположной проводам.

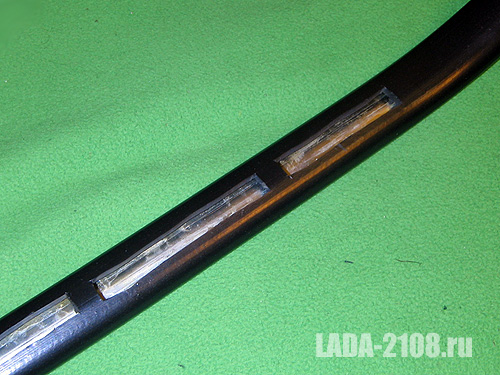

Окна для размещения LED-ленты

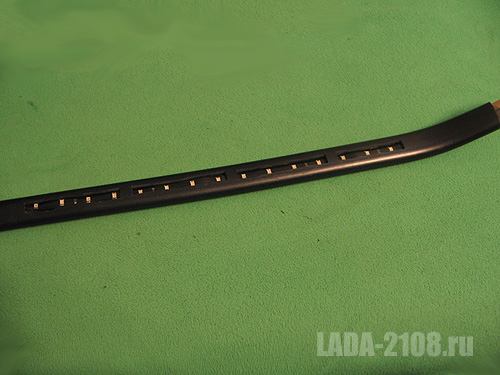

LED-лента, вмонтированная в поручень ВАЗ-2108

Полоски будут не наклеены, а вставлены внутрь поручней, поэтому в резиновой оболочке поручней нужно вырезать окна. Режем скальпелем, ширина достаточно 5-6 мм. Большую ширину делать не надо, т.к. иначе оболочка может начать раскрываться, да и засветки по бокам не нужно. Для вырезания снимать оболочку не нужно - режем прямо на поручне. После этого нужно срезать внутреннее ребро в перемычках между окнами, чтобы полоска беспрепятственно вошла. Сделать это можно нагретым предметом, например, спицей.

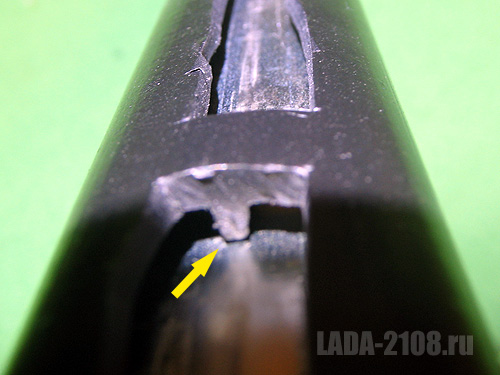

Стрелкой показано ребро жесткости, которое нужно срезать

Теперь настаёт самый сложный и ответственный момент - вставление полоски. Вставлять нужно очень аккуратно, без усилий, не допуская изломов полосок, т.к. они хрупкие и могут ломаться. Вставляем сначала в дальнее от проводов окно: сначала конец, а затем аккуратно, окно за окном, протаскиваем под перемычками в другие окна. Операция сложная, будьте внимательны. Перед этим не забываем удалить защитную ленту липкого слоя. И наконец, выводим провода, проверяем контакты, ток потребления. Остаётся сделать разъёмы, в качестве них удобно использовать HU-2 (ответная часть - WF-2).

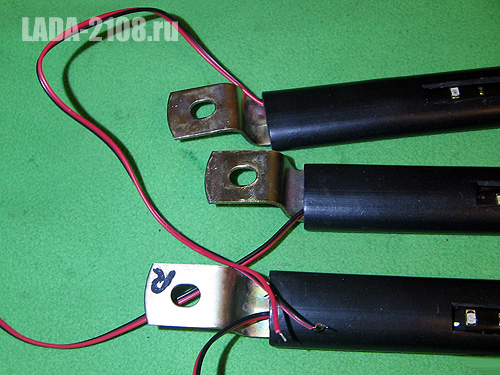

Почти готовые поручни с элементами подсветки

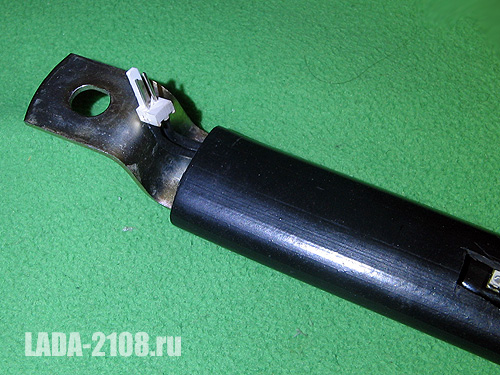

Вывод проводов и разъем питания

Разъемы должны находиться как можно ближе к оболочке - излишняя длина проводов не нужна, т.к. будет правильнее использовать длину проводов, приходящих из потолочной проводки.

Потолок и крепления

Доработка креплений несложная - нужно просверлить отверстия, через которые будут проходить провода и разъемы. Диаметр отверстий должен быть достаточен для прохождения разъёмов. Отверстия сверлятся максимально ближе к краям креплений.

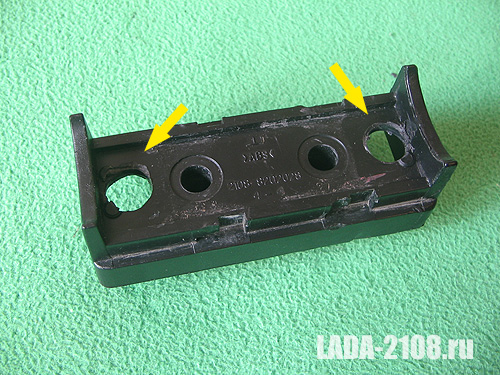

Дополнительные отверстия для размещения разъемов подсветки

И осталось расширить вырезы в потолке - сделать их шире на 5-10 мм. Будьте внимательны, потолок и крепления могут не совпадать, и вырезанные отверстия станут видны, поэтому вырезать лучше "по месту", ориентируясь на следы креплений.

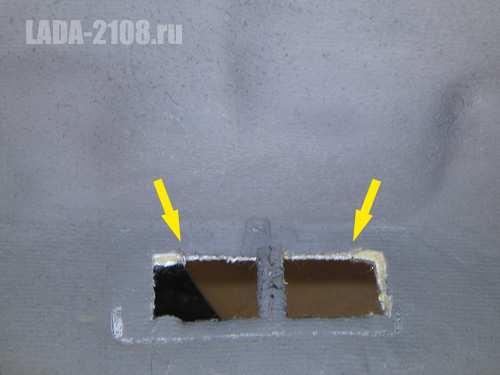

Расширенные отверстия для крепления поручней

Установка поручней

Потолок ставится как обычно. После установки потолка следует вывести в салон провода с разъемами так, чтобы они выходили в салон на 5-10 см. При установке поручней нужно соблюдать последовательность. Начинать нужно с установки средних креплений. Прежде всего нужно обращать внимание на их положение, не допуская, чтобы передавливания проводов. Можно временно зафиксировать крепление одним винтом, далее соединить второй разъем и прикрутить соответствующий поручень. После этого открутить первый винт, соединить разъем около него и прикрутить этот поручень. Приноровившись, крепления можно ставить достаточно беспроблемно.

Впечатления и опыт использования

Такая подсветка дело декоративное: она не несёт пользы, но здорово украшает салон, создаёт атмосферу, дополняет остальную фоновую подсветку. Так что считаю весьма полезным дополнением.

Материалы и стоимость

LED-ленты
270 р.

Разъемы
30 р.
