Освещение для задних пассажиров

К списку статей

В этой статье рассмотрим, как реализовать освещение для задних пассажиров. Было решено сделать раздельное освещение - для левой и правой стороны. Во-первых, так лучше смотрится с точки зрения дизайна; во-вторых, в данном конкретном случае на потолоке уже нанесено изображение, мешающее размещению светильника по центру; в-третьих, и для пассажиров удобно, когда можно осветить одну сторону, а другую оставить в темноте, например, в долгой дороге ночью, когда один из пассажиров читает, а другой дремлет.

Светильники

В качестве светильников будем использовать боковые указатели поворотов ВАЗ-2110. Они имеют отличный дизайн, прекрасно подходящий для "восьмёрки". Но есть и минус - они требуют изменения конструкции, т.к. лампы будут использоваться другого типа.

Освещение для задних пассажиров ВАЗ-2108

Сначала о разнице между повторителями 2108 и 2110. На фото ниже видно различие их креплений. Повторитель от 2108 не подойдет - его будет трудно закрепить, фиксация будет ненадёжной. А для светильника 2110 вполне реально изготовить крепления.

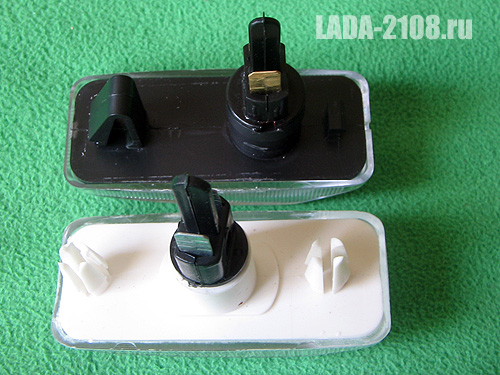

Сравнение 2108-3726010 (внизу) и 2110-3726010 (сверху)

Изначально "десяточный" повторитель предназначен для торцевого размещения лампы. Поэтому в первую очередь срезаем цоколь и вырезаем прямоугольные отверстия для будущего крепления новой лампы (такой тип ламп называют Festoon).

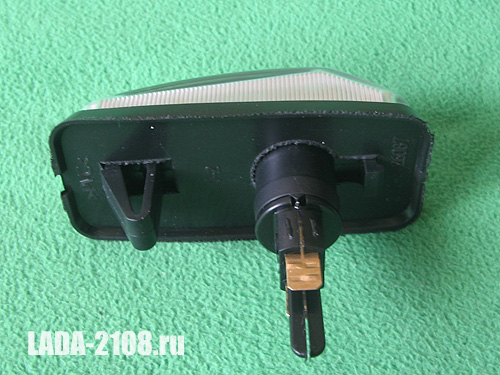

Деталь 2110-3726010

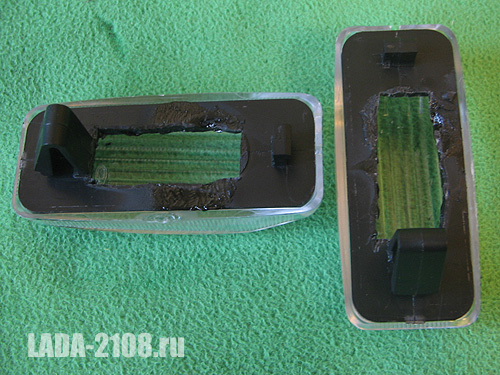

Светильники со срезанными цоколями

Далее берём жесть, например, от консервной банки, и делаем крепления. Помимо показанных на фото ниже, нужно будет также припаять торцевые ограничители, чтобы лампа не могла перемещаться продольно. Но как вариант, лампу можно к креплениям припаять. Обратите внимание, что крепления показаны двух типов: нужно 2 одного и 2 другого типа.

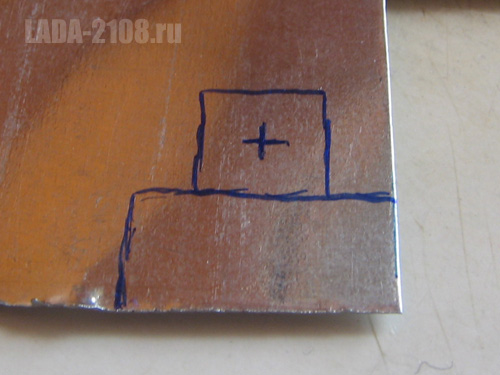

Заготовка держателя лампы

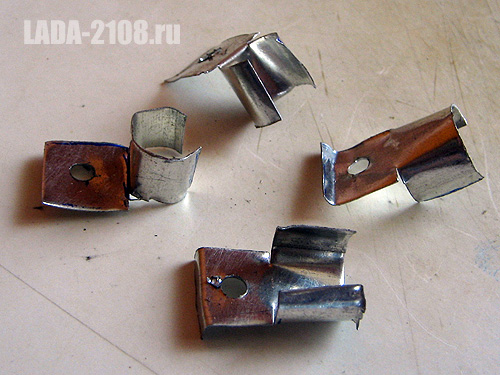

Формованные держатели лампы без упоров

Далее следует прикрутить крепления саморезами к светильнику и всё тщательно примерить. Следует учесть, что тот саморез, который вкручивается в защелку, может мешать её работе, поэтому нужно просверлить в ней отверстие так, чтобы саморез не мешал её движению.

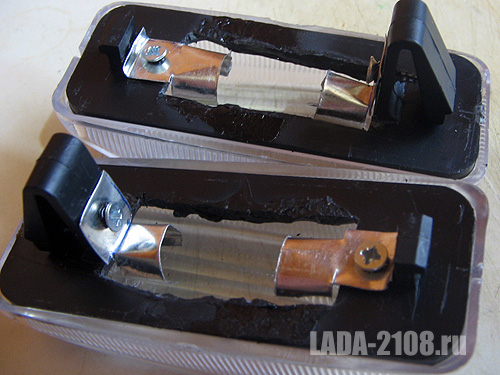

Установленные держатели лампы без разъема

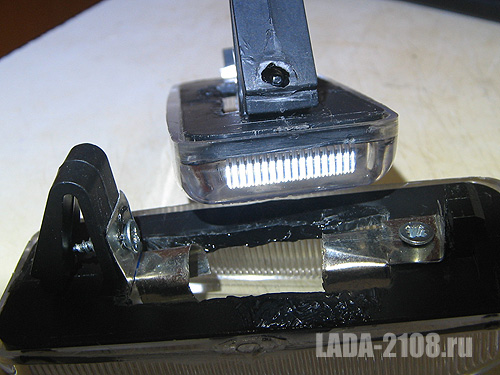

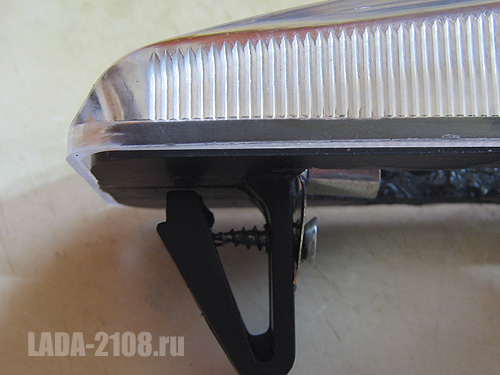

Саморез крепления

Отверстие для самореза

Теперь снимаем крепления и делаем из них сборку с проводами и разъемом (разъем - PWL-02R). Один контакт припаивается к одному из креплений, другой контакт загибается и соединяется проводом со вторым креплением. Не забываем об изоляции термотрубками.

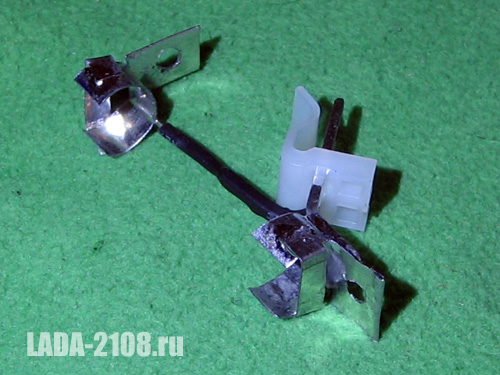

Крепления лампы в сборе с проводами и разъемом

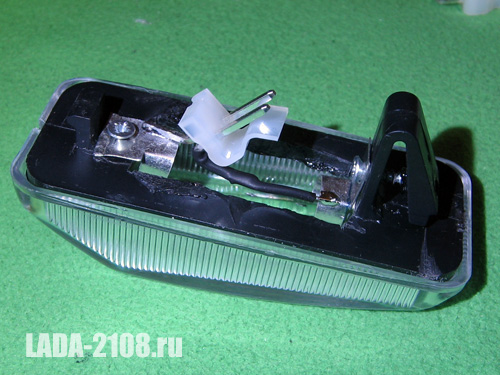

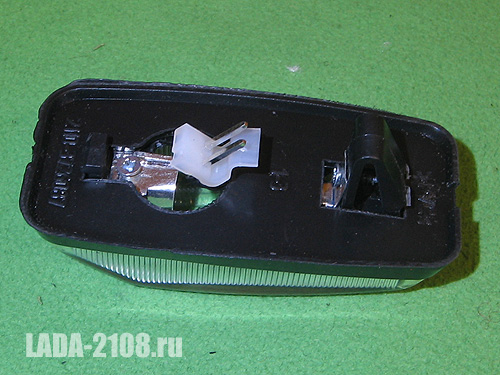

Светильник с установленными креплениями лампы и разъемом

Осталось поставить лампу (ставится в снятую сборку креплений) и поставить крепления с лампой в светильник. Конструкция получается жесткой, разборной и безопасной, хоть и требует порядком повозиться при изготовлении.

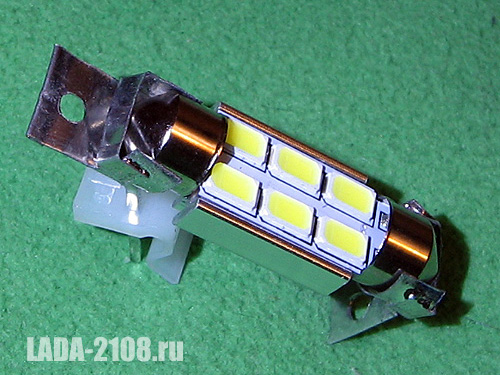

Лампа, установленная в крепления

Готовый светильник

Подготовка потолка

В потолке нужно вырезать отверстия для светильников и провести провода. Отверстия вырезаются в тех местах, что показаны на фото: так светильники будут иметь оптимальную направленность, и будет достаточно места между потолком и крышей. Для справки: толщина потолка в этом месте около 7 мм.

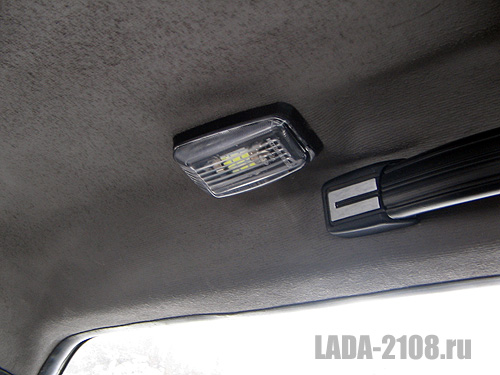

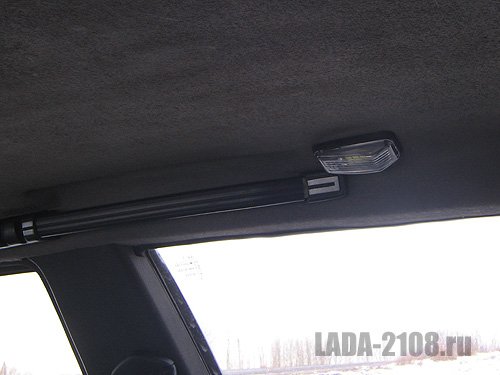

Светильник для заднего дивана LADA Samara

Когда отверстие вырезано, в него нужно установить усилители с фиксаторами. Усилители - П-образные профили - изготавливаются, например, из консервной банки: её жесть имеет подходящую толщину и легко обрабатывается простыми ножницами. Внутренние размеры усилителя 16*61 мм. Усилители спаиваются в кольцо, и к ним припаиваются скобки-фиксаторы, которые будут удерживать светильник. Фиксаторы можно сделать из канцелярских скрепок.

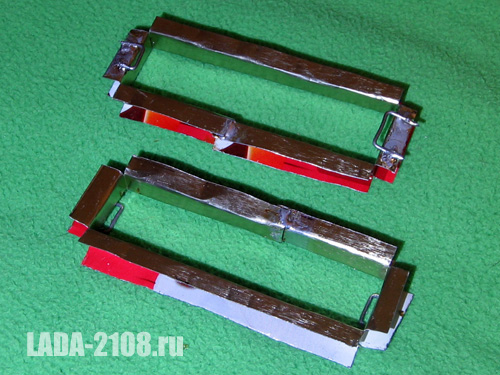

Усилители потолка с фиксаторами

Усилители нужно вставить со стороны салона (профили ещё не должны быть П-образными), загнуть боковины внутри, предварительно смазав всё клеем. Такая конструкция получается очень прочной.

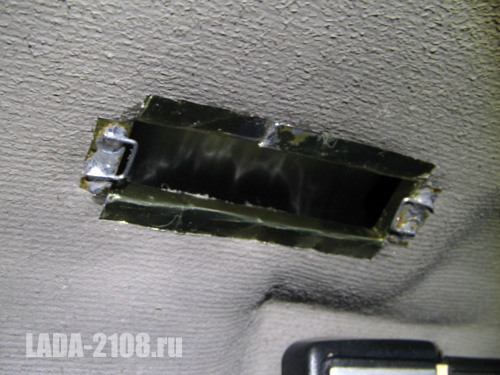

Усилитель с фиксаторами, установленный в потолок

Установка

Установка очень простая и удобная. Провода должны выступать из отверстий в потолке на 5-10 см для удобства подключения. Соединив разъем, вставляем светильник так, как это задумано штатно: сначала одну сторону, затем защёлкиваем вторую. При точно сделанном усилителе потолка и фиксаторах светильник встаёт очень прочно и надёжно, и так же легко снимается.

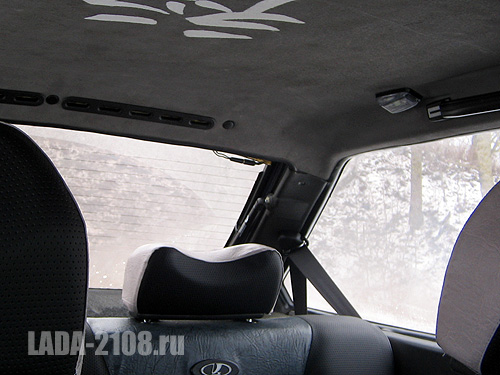

Освещение заднего ряда сидений ВАЗ-2108

Впечатления и опыт использования

Освещение получается ярким и достаточным, например, для чтения, при этом оно не мешает водителю.

Материалы и стоимость

Боковые указатели поворота 2110-3726010
100 р.

Разъемы PWL-02R
7 р.

LED-лампы
80 р.
