Обогрев "дворников"

04.01.2015
К списку статей

На северо-западе России обогрев стеклоочистителей редко нужен, но бывают такие зимние дни, когда снег сыпет, тает и тут же подмерзает: "дворники" включать нужно, но они скоро превращаются в ледышки, беспомощно скрябающие по стеклу. В таких случаях и поможет обогрев.

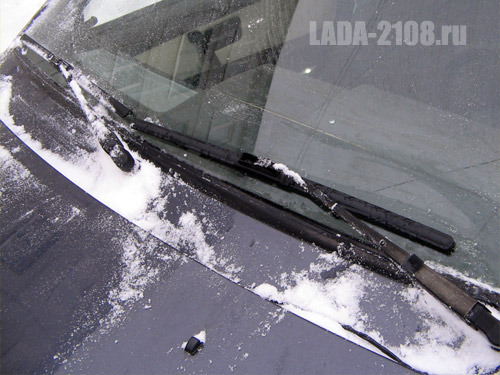

Водительский стеклоочиститель после 10 минут прогрева при -5 градусах. Другой стеклоочиститель - без обогрева

Есть разные способы обогрева. В продаже есть нагревательные элементы для лобового стекла, которые приклеиваются в зоне парковки "дворников". Их легко установить на любой автомобиль, но разве помогут они во время непрерывной работы обледеневающих дворников?! Нужно греть сами "дворники".

В интернете несложно найти способ обогрева для бескаркасного стеклоочистителя на основе провода МГТФ. Способ неоднократно повторялся, им и воспользуемся. Итак, понадобится провод МГТФ-0.03 длиной 10 м (на 1 "дворник" шириной 500-600 мм). Длина некритична, можно сделать и 9 м, и 11 м - немного изменится температура нагрева. При указанной длине потребляемый ток нагревателя (провода) будет 1.5-2.5 А. При уличной температуре около -2° "дворник" с таким обогревом нагревается до 38-45° (ощущается как "довольно тёплый"). При длине 9 м провода нагревателя греются так, что палец уже не терпит, так что ещё меньшую длину делать можно, только если в вашей местности агрессивная морозная погода.

Изготовление обогревателя "дворника"

Разбираем стеклоочиститель: снимаем среднюю пластмассовую крышку и два резиновых чехла. Измеряем длину стеклоочистителя, на полученном расстоянии друг от друга на какой-нибудь доске или фанере прибиваем 2 гвоздика. Наматываем между гвоздиками провод с небольшим натягом так, чтобы концы провода оказались в середине. Раскладываем провод в плоскости и аккуратно соединяем изолентой на расстоянии 5-8 см - изолента сохраняет форму "лапши". Снимаем полученную конструкцию с гвоздиков и закрепляем изолентой концы.

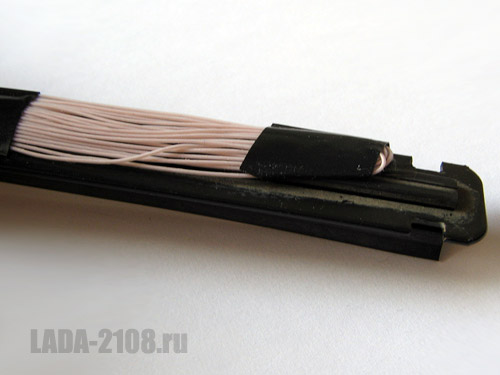

Уложенные провода нагревателя на бескаркасном стеклоочистителе

Припаиваем к концам провода два провода МГШВ-0.35 с разъемом типа DC (обычный разъем питания). При зачистке МГТФ-провода лучше его обжигать, чтобы не повредить жилы. Разъем имеет смысл ставить как можно ближе к "дворнику", тогда "дворник" можно будет легко использовать летом, отключив обогрев: провода не будут мешать. Прячем эти провода в термотрубку. Как показала практика DC-разъемы надежны, совершенно не подвержены коррозии, окисляются незначительно.

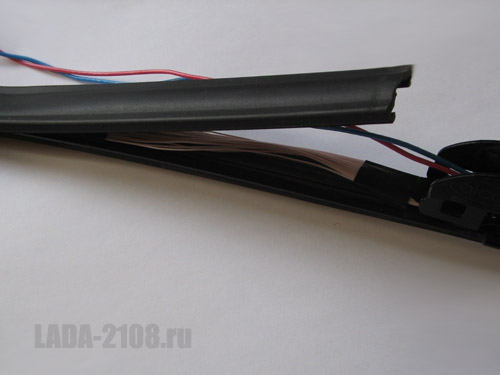

Нагревательный элемент стеклоочистителя в процессе сборки

Среднюю часть укрепляем изолентой всплошную: эта часть не будет закрыта штатными деталями стеклоочистителя (в моём случае - зависит от конструкции стеклоочистителя). Не забываем выпустить провода из-под изоленты. Ставим на место резиновые чехлы и затем среднюю крышку. Имеет смысл проверить сопротивление полученного нагревательного элемента, оно будет в районе 6-8 Ом.

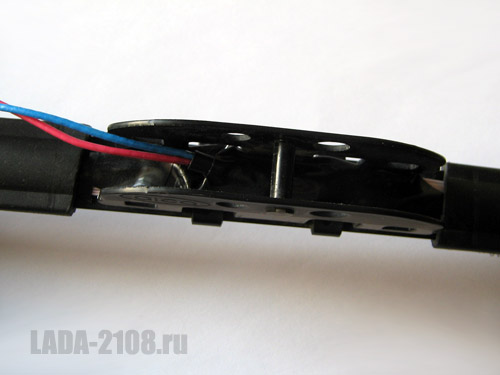

Центральная часть нагревателя и его разъем (после использования)

Как оказалось, слабым местом конструкции является соединение обогревающих проводов с проводами разъема. При движении (на оси поводка) дворника или при его замене на соединение оказывается нагрузка, что может вырвать обогревающие провода. Поэтому нужно закрепить провода, подходящие к разъему (толстые) так, чтобы они не могли двигаться, например, термоусадочной трубкой.

В остальном конструкция надежная. "Дворник" можно без опасений сгибать (в пределах разумного, конечно) - это не вредит обогревательному элементу. Неэффективность конструкции в том, что обогрев идёт не резинок, а довольно толстой металлической полосы, причём сверху, а следовательно требуется большая мощность.

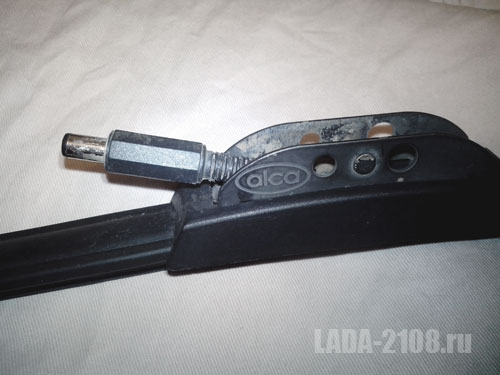

Готовый стеклоочиститель с обогревом внешне не отличается от обычного

Проводка в машине

Простейший вариант - проложить провода к аккумулятору, повесив на них выключатель и предохранитель. Тогда для включения обогрева нужно будет открывать капот. Посложнее - провести провода в салон к центральной консоли и подключить штекер прикуривателя. Длина проводов в таком случае - 2.5 м. И, наконец, можно подать питание от провода, на котором появляет напряжение при включении зажигания или, как вариант, при выключенной сигнализации. Естественно, всё делаем через выключатель и предохранитель.

В любом из вариантов понадобится подвести провода к самим стеклоочистителям. Этот участок провода лучше одеть в термотрубку или вообще использовать кабель, например, кабель питания от каких-нибудь устройств - он имеет дополнительную внешнюю оболочку и при этом малый диаметр. Обязательно нужно оставить петлю при переходе от кузова на поводок, чтобы провода двигались свободно при движении "дворников", иначе они могут со временем переломаться (на забываем, что на улице зима, мороз). Можно попробовать пропустить провода через пружину в поводке, но они могут и не поместиться, если будут слишком толстыми, или помешает разъём. На поводке провода крепим пластмассовыми стяжками.

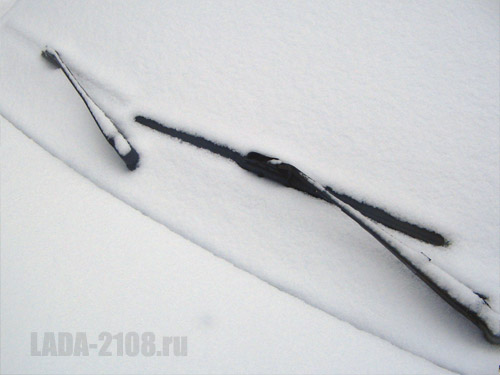

Водительский дворник обогретый и почти сухой, а другой - в снегу

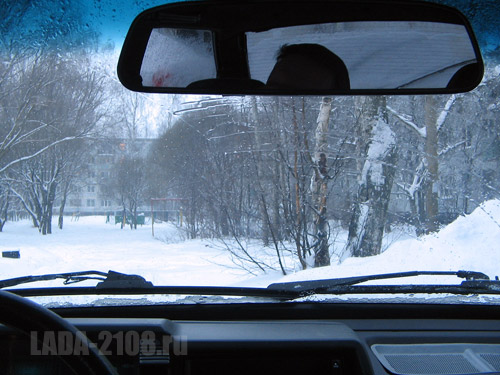

После 20-минутной поездки по снегопаду в городе: водительский дворник с обогревом чистит идеально, а второй оставляет полосы и неприятно скребёт по стеклу

Впечатления и опыт использования

На трассе использовать не приходилось, но в городе результат радует. В средний снегопад при -5 градусах стеклоочиститель остаётся "приятно тёплым". Он не становится сухим, но и никакого льда и снега на нём нет, в то время как на дворнике без обогрева ледышки так и не оттаивают. Теплый "дворник" как бы размягчается, отлично прилегает к стеклу и чистит, не оставляя полос - в сочетании с исправным обдувом идеальная чистота стекла обеспечена.
Нужен ли подогрев вообще? Зависит от климата. Если у вас частые снегопады с примораживанием - подогрев нужен, а иначе пользоваться будете довольно редко.

Материалы и стоимость

Провод МГТФ-0.03 10м
50 р.

Разъемы
10 р.
