Обогрев стеклоочистителей нихромом

К списку статей "Тюнинг и доработка"

В отличии от предыдущей статьи здесь будет рассмотрен другой вид нагревателей - нихромовая проволока, и обогревать будем не бескаркасные, а гибридные стеклоочистители.
Эта статья - дополнение к предыдущей статье об обогреве "дворников". Схема проводки остаётся без изменений, её полностью можно брать из той статьи.

Итак, имеем гибридный "дворник". Он похож по устройству на бескаркасный, но есть и отличия, важные для устройства обогрева. В бескаркасном резинка (лента) стеклоочистителя плотно примыкает к упругой несущей пластине "дворника", и можно обогревать непосредственно её. В гибридном стеклоочистителе резинка не соприкасается с пластиной, поэтому обогревать нужно именно резинку, кроме того, так более эффективно будет использоваться тепло.

Центральную часть не трогаем, а снимаем 2 боковых кожуха стеклоочистителя. Видим упругую пластину, уже знакомую нам по бескаркасному "дворнику". И видим, что профиль кожухов позволяет с легкостью разместить под ними провод, так что провод будем класть поверх пластины.
На фото видно, что можно сделать отверстие и пропустить провод в среднюю часть стеклоочистителя, где будет располагаться разъем.

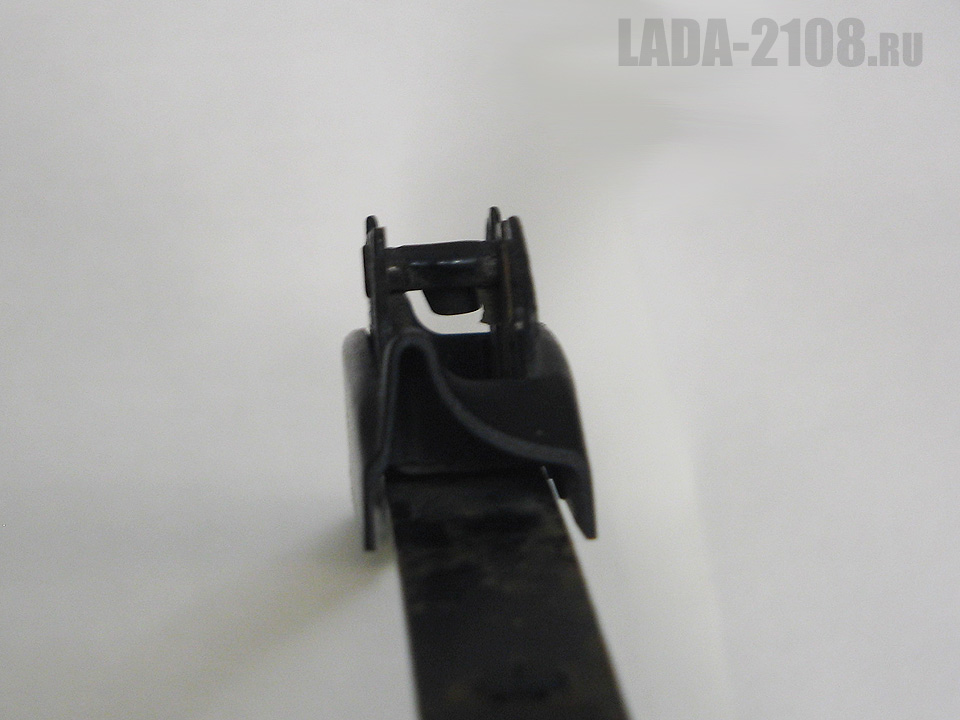

Профиль гибридного стеклоочистителя.

Теперь важный момент о лентах или резинках: нужна лента с отверстием внутри. Такие ленты точно есть у фирмы "Хорс" - вовсе не реклама, скажу даже, что у них попадаются далеко не лучшие резинки. Как бы то ни было, ищем ленты с отверстием. Конечно, можно придумать что-то и без него, но так удобнее и правильнее.

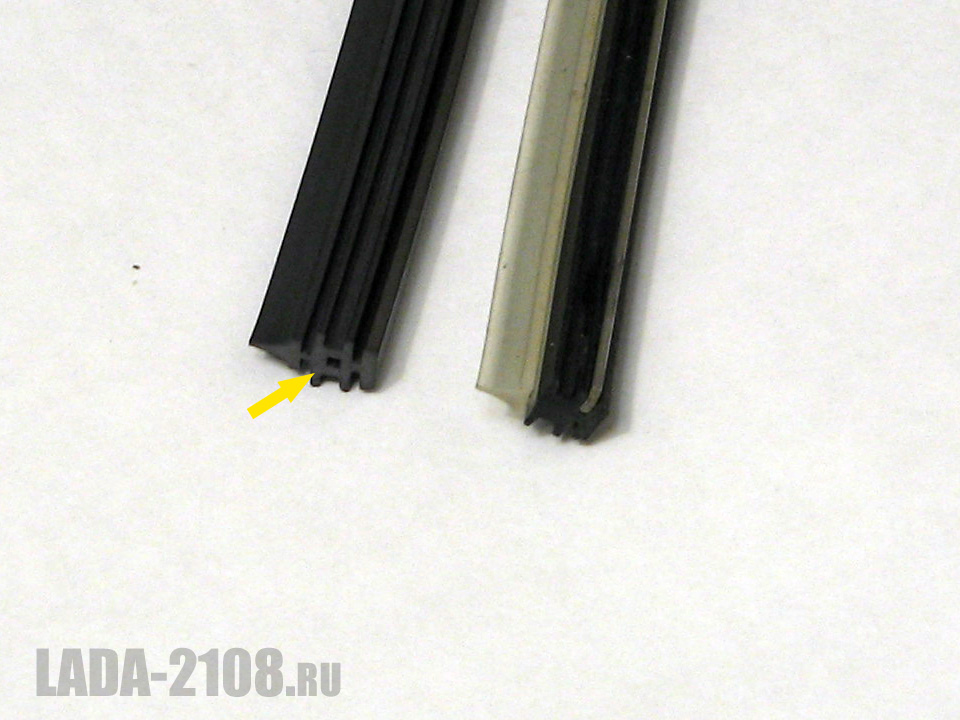

Сравнение лент стеклоочистителей: слева - подходящая, с отверстием; справа - без отверстия.

Далее нам нужна нихромовая проволока. Нихром это материал, обладающий высоким электрическим сопротивлением, из-за чего он широко используется в качестве нагревателя, например, в утюгах, да и многих других приборах. Где взять нихромовую проволоку? Если нет доступного офлайн-магазина, можно заказать онлайн у китайцев - они продают десятками метров, и стоит это очень дешево.
Проволока понадобится диаметром 0.3-0.4 мм - именно такой вариант обеспечит нужное сопротивление, а значит температуру нагрева. Продеваем проволоку в отверстие ленты. Сделать это будет проще, если демонтировать ленту со стеклоочистителя, иначе её изгиб будет мешать.

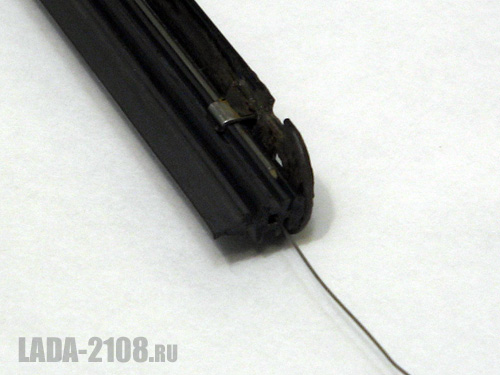

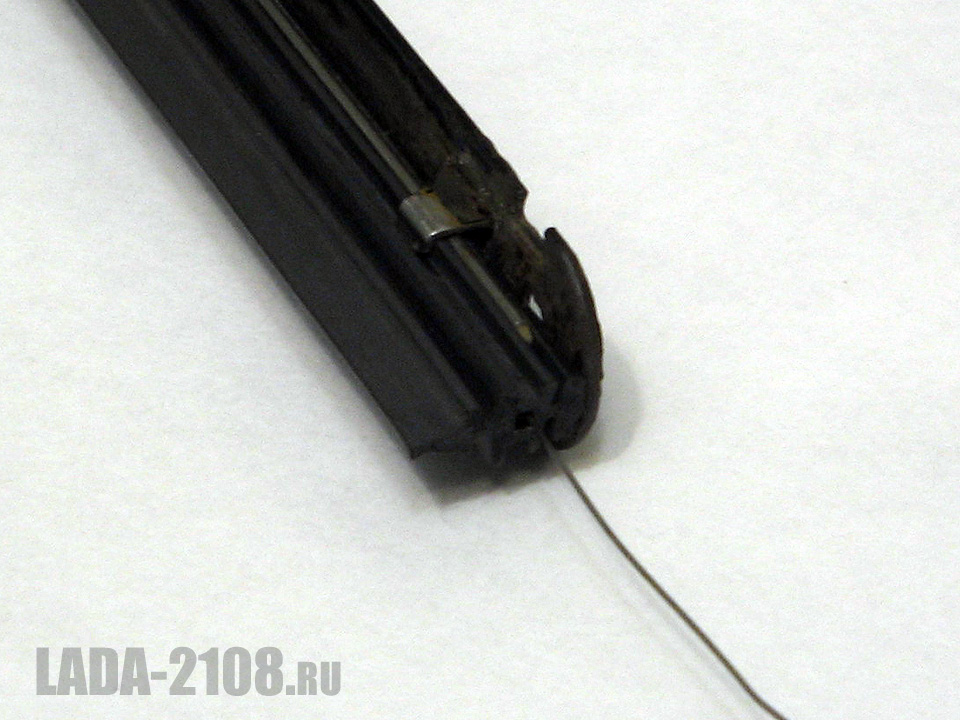

Нихромовая проволока продета в отверстие в ленте стеклоочистителя.

На концах оставляем 70-100 мм проволоки, загибаем излишки и изолируем тонкой термоусадочной трубкой. Важно, чтобы проволока была изолирована от несущей пластины стеклоочистителя на сгибе.

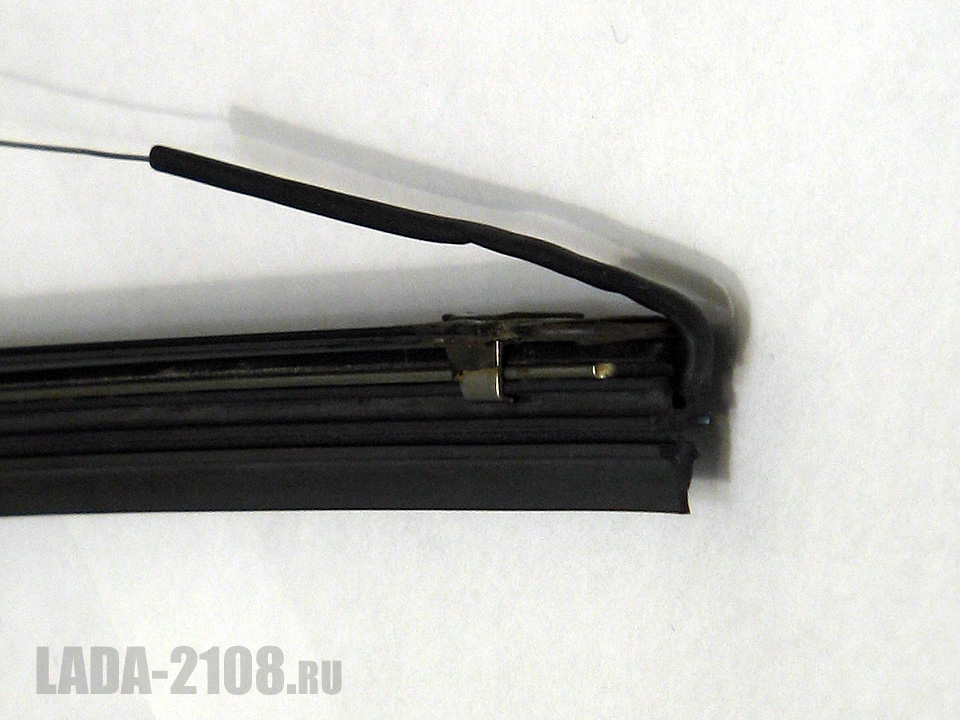

Проволока изолирована термоусадкой и загнута.

Берём по 2 отрезка монтажного провода и делаем скрутки с концами нихромовой проволоки. Далее скрутки пропаиваем, стараясь сделать неподвижное соединение, чего нетрудно достигнуть. Зачем нужна скрутка? Нихром трудно паяется, и надежнее сделать плотную скрутку, а затем закрепить её, залив припоем скрученный монтажный провод, который паяется легко.

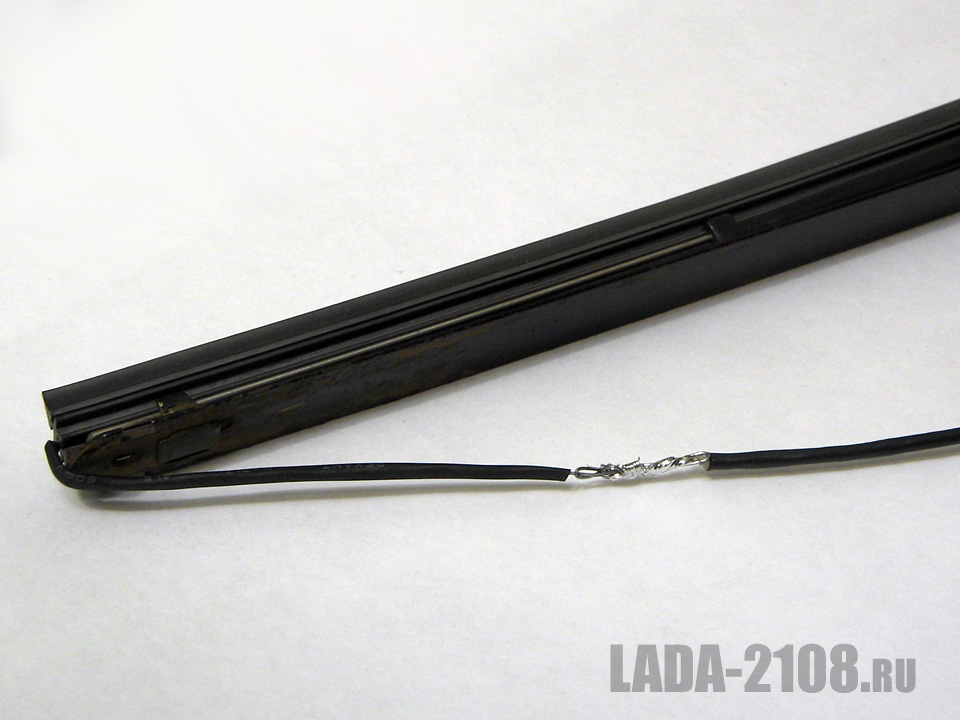

Скрутка-спайка нихромового и обычного провода.

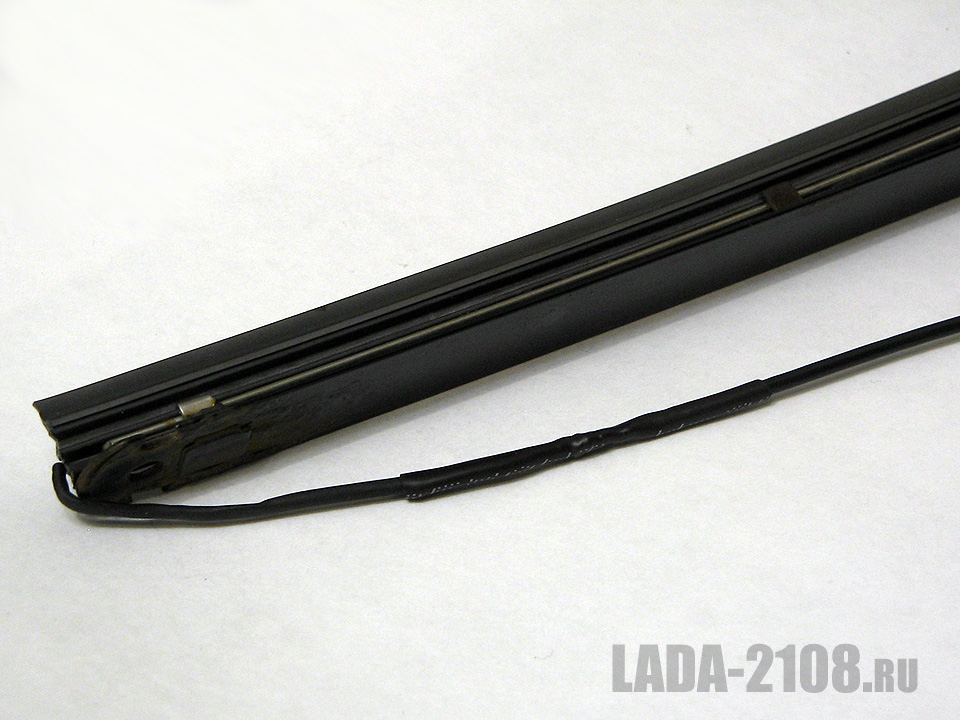

Изолируем соединение термоусадкой.

Пришло время установить разъем. Используем, как и в прошлый раз, разъем типа DC, а именно 2.1/5.5/9.5 мм. Можно взять похожий по размерам, но этот оптимален.

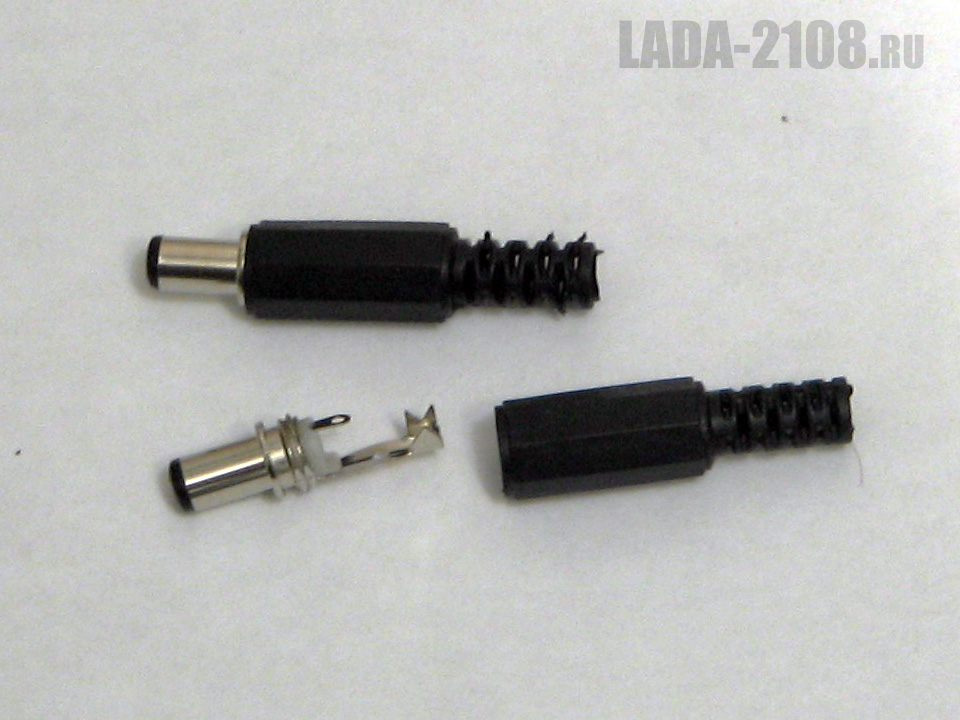

Разъем питания типа DC.

Как говорилось в начале, продеваем провода через сделанные отверстия в центральную часть стеклоочистителя и припаиваем разъем - здесь ничего сложного. Фактически обогрев стеклоочистителей готов. Осталось только аккуратно надеть чехлы на несущую пластину.

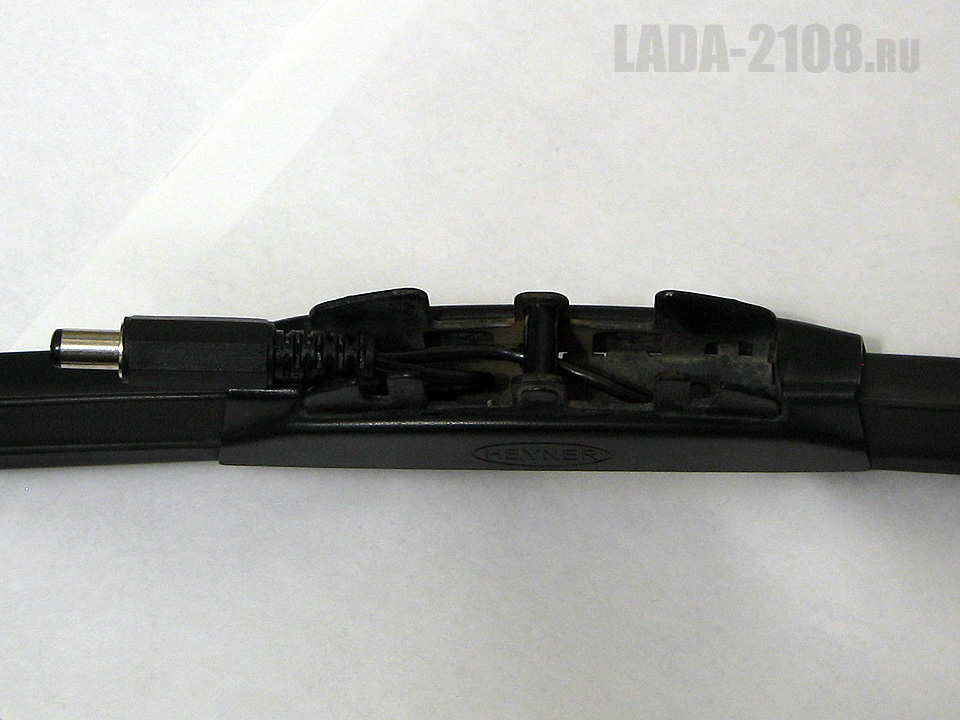

Вид на провода, подходящие к разъёму.

При диаметре проволоки 0.4 мм обогреватель (каждого "дворника") имеет сопротивление около 7.5 Ом, что даёт ток около 1.6 А. При температуре окружающей среды +20° резинка стеклоочистителя нагревается до +65°. Казалось бы, много, но если вокруг -2°, резинка успевает нагреться только до +35° по краям и +20° в центре. В движении, при обдуве ветром, температура ещё больше понижается и становится нормальной.

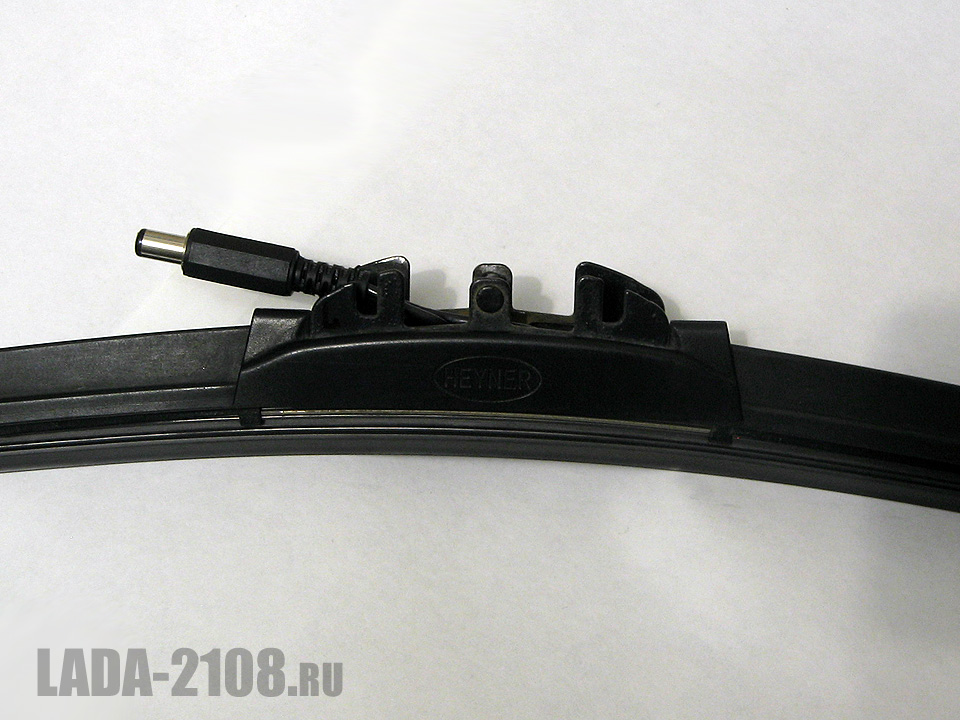

Разъём обогревателя стеклоочистителей.

Этот же способ подойдёт и для других видов стеклоочистителей, в т.ч. обычных каркасных. В бескаркасных отличий не будет, а в каркасных нужно будет подумать о другом варианте подведения питающих проводов.

Впечатления и опыт использования

В изготовлении такой обогрев проще, чем при помощи провода МГТФ, а эффективность покажет время.

Материалы и стоимость

Нихромовая проволока 2 м
15 р.

Разъёмы
20 р.
