Подсветка зоны около багажника

К списку статей "Тюнинг и доработка"

Как говорится, хорошего мало не бывает. Когда-то освещения багажника не было совсем. Потом появилась небольшая светодиодная лампочка - уже лучше, но далеко не супер. После неё появилась LED-полоса, которая осветила багажник вполне достаточным светом. Казалось бы, чего ещё желать?
Со временем стало ощущаться неудобство: в полной темноте пространство багажника освещено хорошо, но совсем не освещена полка и боковые опоры полки. А на этих местах иногда располагаются или инструменты, или еда, или какие-то ещё предметы. Стало понятно, что нужно освещение сверху.
А сверху есть только крышка багажника. Значит, на ней и будет располагаться дополнительное освещение. В качестве источников освещения были выбраны фонари подсветки номера ВАЗ-2108 с установленными в них LED-лампами. Фонари установлены в полость крышки багажника - места там много.

Подсветка зоны багажника LADA Samara

Для установки фонарей нужно снять обшивку и сделать вырезы для фонарей. При этом вырезы делать следует не менее чем в 40 мм от заднего края обшивки, от левого края до выреза около 110 мм, для правого фонаря некритично. В вырезах нужно сделать дополнительные выступы для защёлок фонарей и желательно сточить эти края под углом для лучшей фиксации. Обязательно нужно сделать примерку, чтобы фонари не задевали корпус крышки багажника.
Кроме того, нужно сделать вырез для выключателя. Удобно расположить его рядом с левым фонарём.

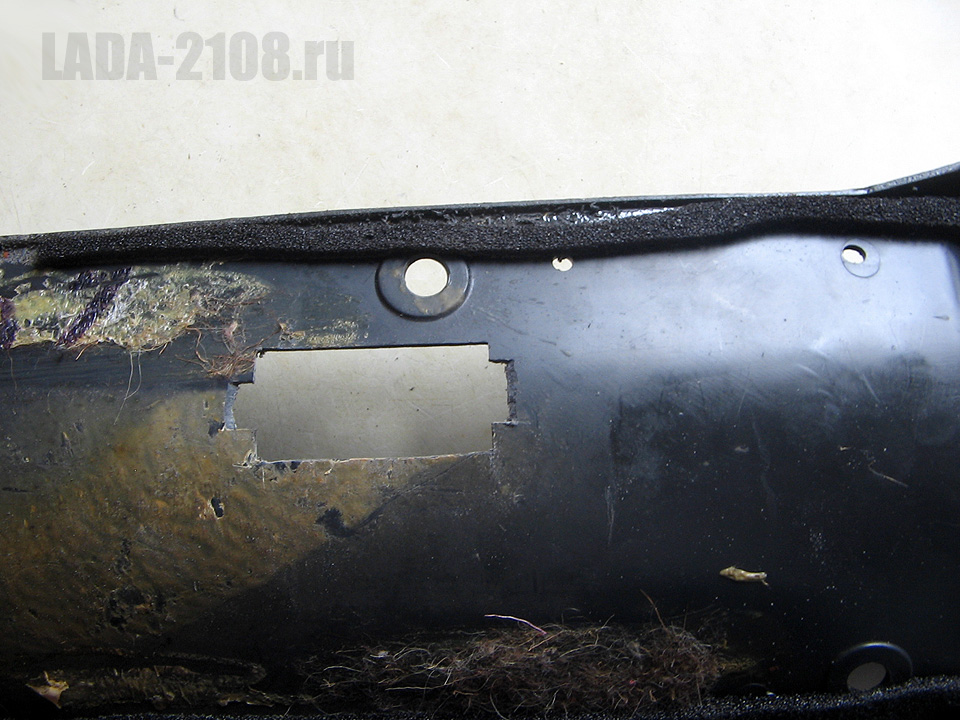

Вырез для фонаря

Когда механическая работа закончена, остаётся сделать электропроводку. И здесь встаёт вопрос: откуда взять питание? Конечно, лучшим вариантом будет провести провод через гофру, но в моём случае это было невозможно: дополнительный провод уже был протянут для электропривода замка, больше там места не осталось, да и повторять эту процедуру не было ни малейшего желания.
Рассматривались разные варианты, но увы, ничего толкового не появилось. Был даже вариант питания от батарейки через таймер, срабатывающий при открытии багажника, но это было бы уже полным извращением. Так что оставался единственный простой вариант - питание от "габаритов". Да, это не очень удобно, т.к. часто свет нужен тогда, когда "габариты" не включены. Но иного варианта не было.

Итак, всё просто: находим слева в крышке багажника коричневый провод и делаем отвод от него. Далее делаем несложную проводку. Она состоит из двух частей: "жгута" и короткого отвода. Электрическую схему не привожу, т.к. всё просто: выключатель и за ним 2 фонаря параллельно. Для "массы" делается отвод на жгуте и подключается на болт замка багажника.

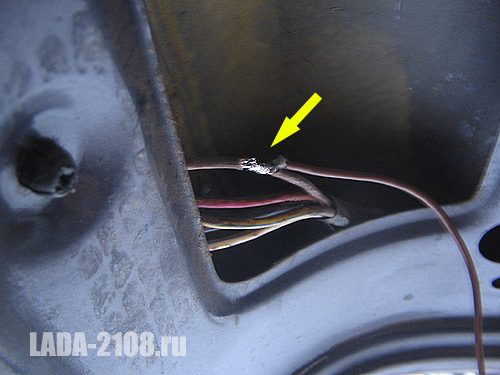

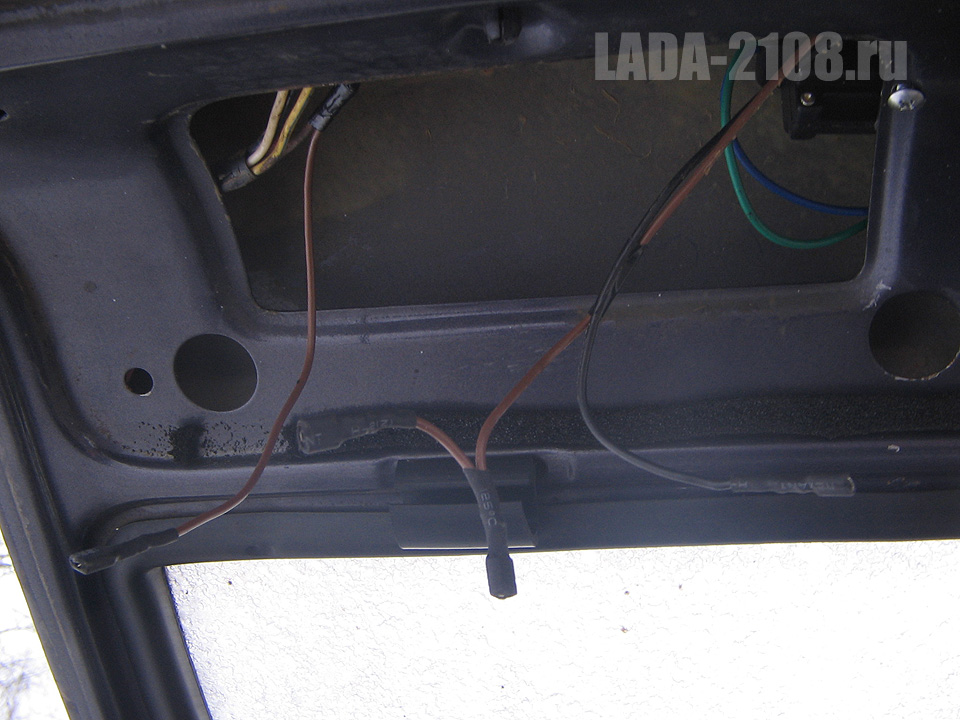

Место подключения дополнительной проводки

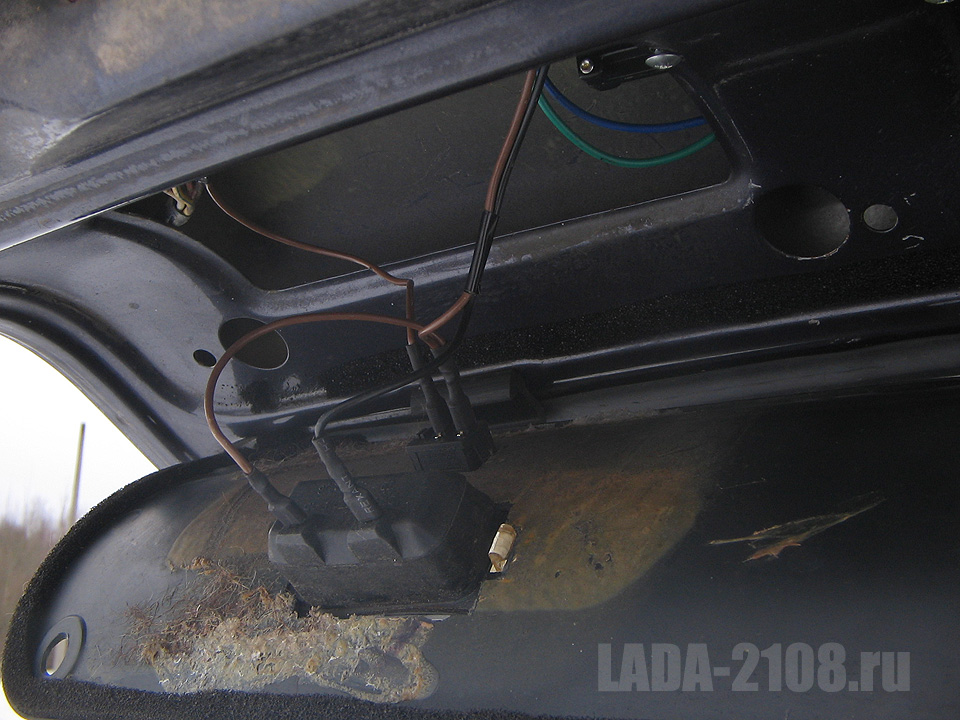

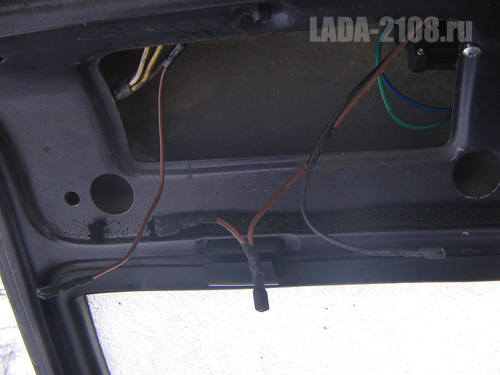

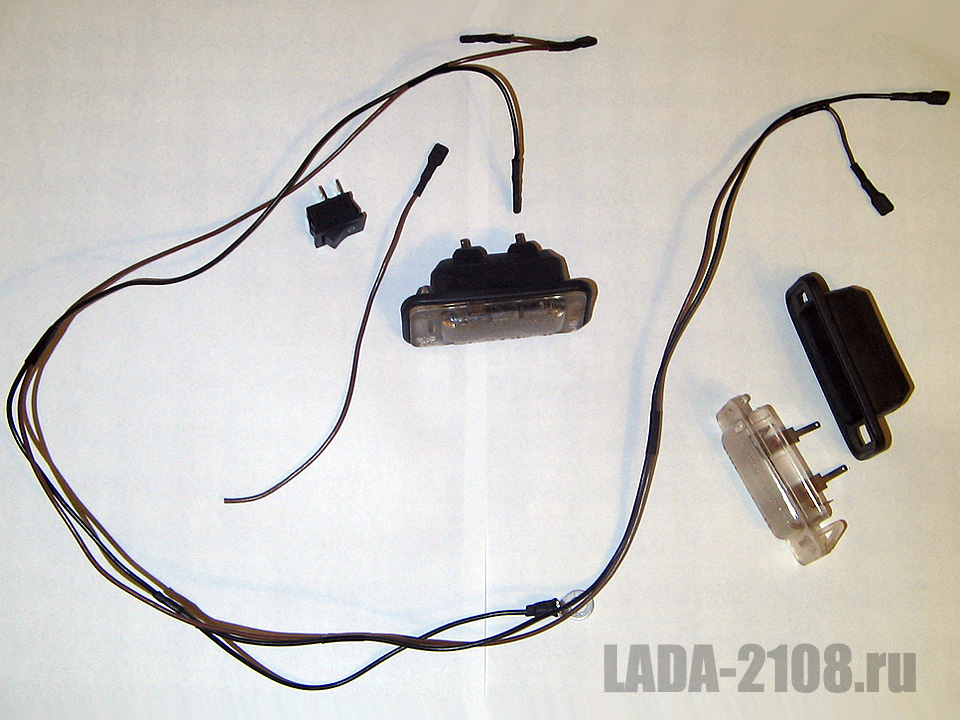

Дополнительная электропроводка, фонари и выключатель

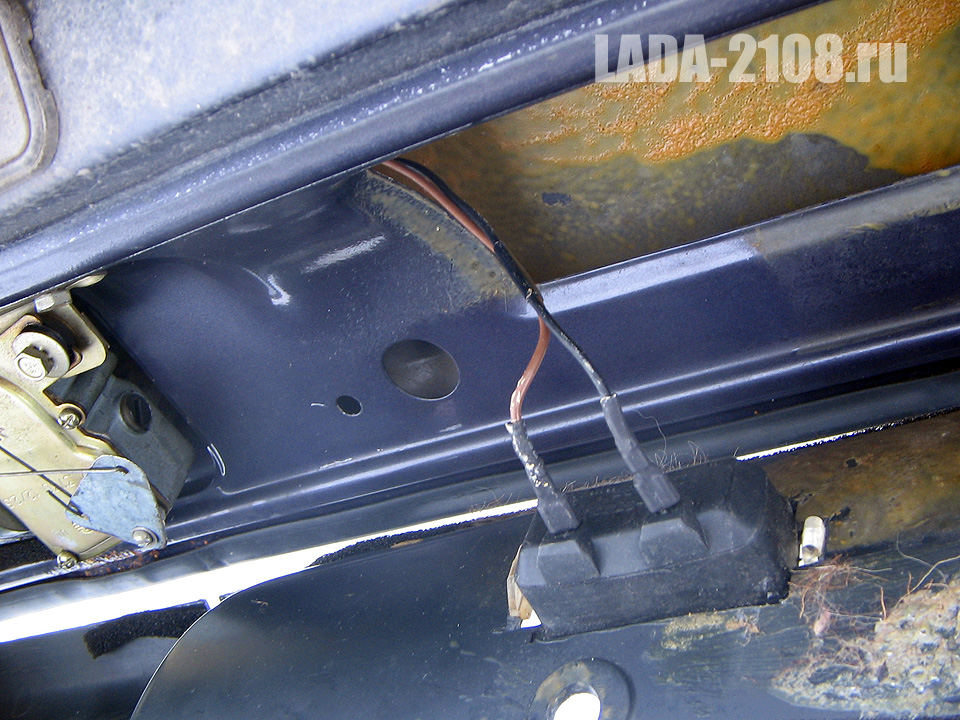

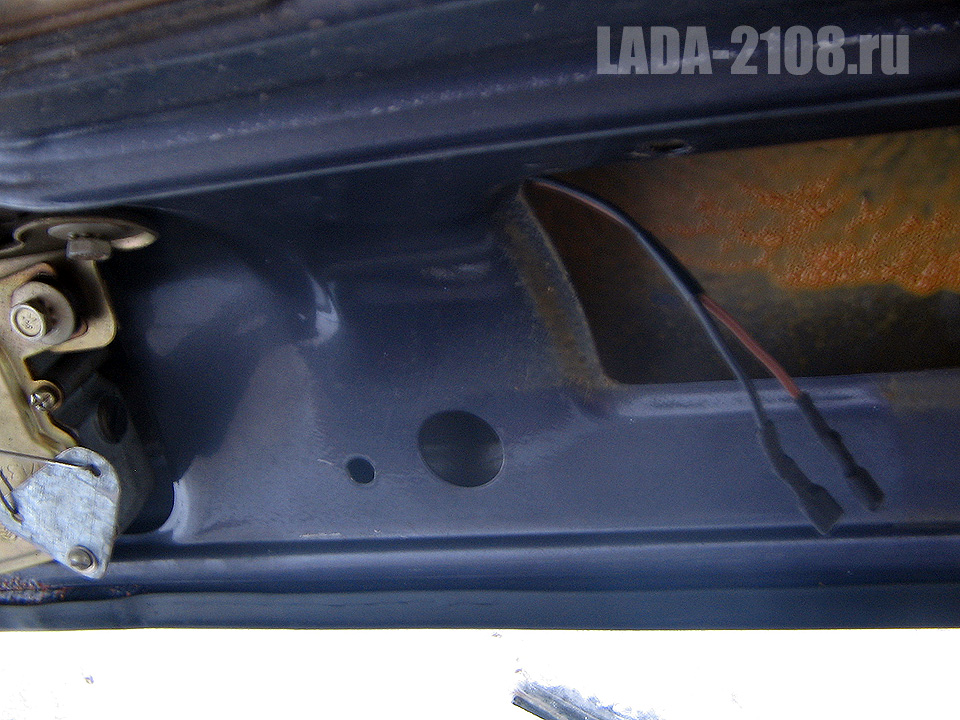

Проводка левого фонаря

Проводка правого фонаря

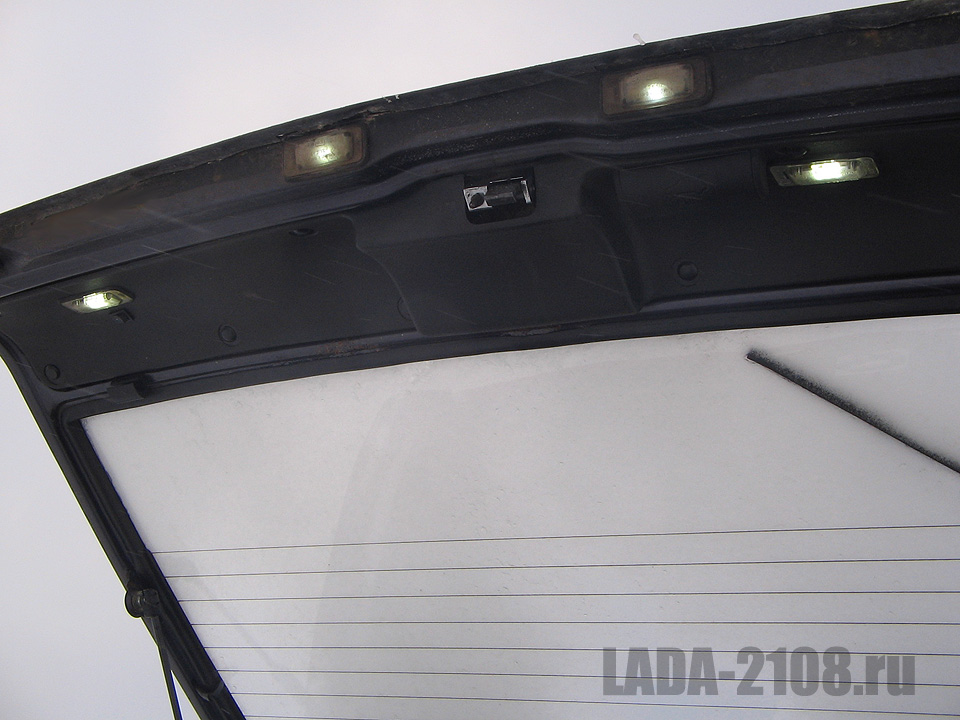

Осталось всё подключить, поставить обшивку на место, и освещение готово!

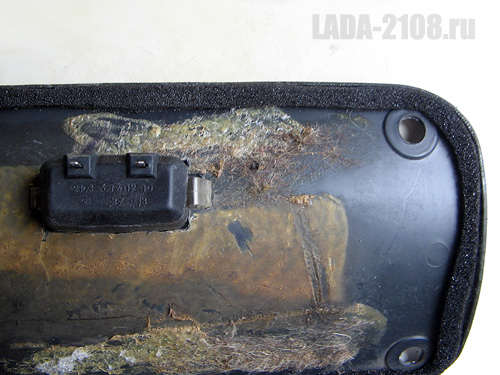

Установленный фонарь: вид с внутренней стороны

Левый фонарь, выключатель и их проводка

Правый фонарь

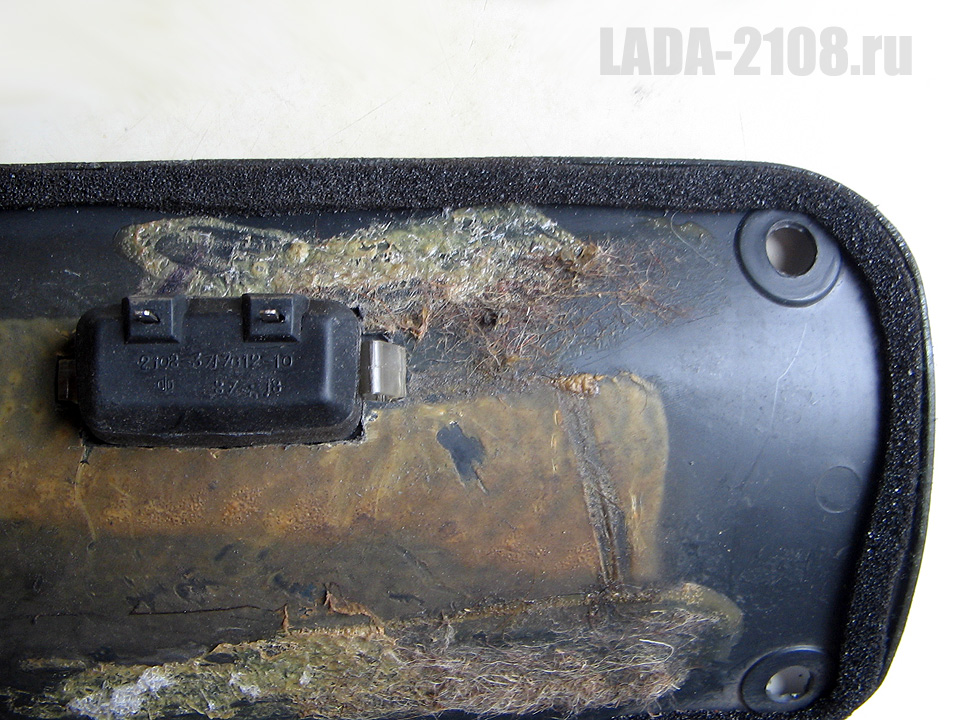

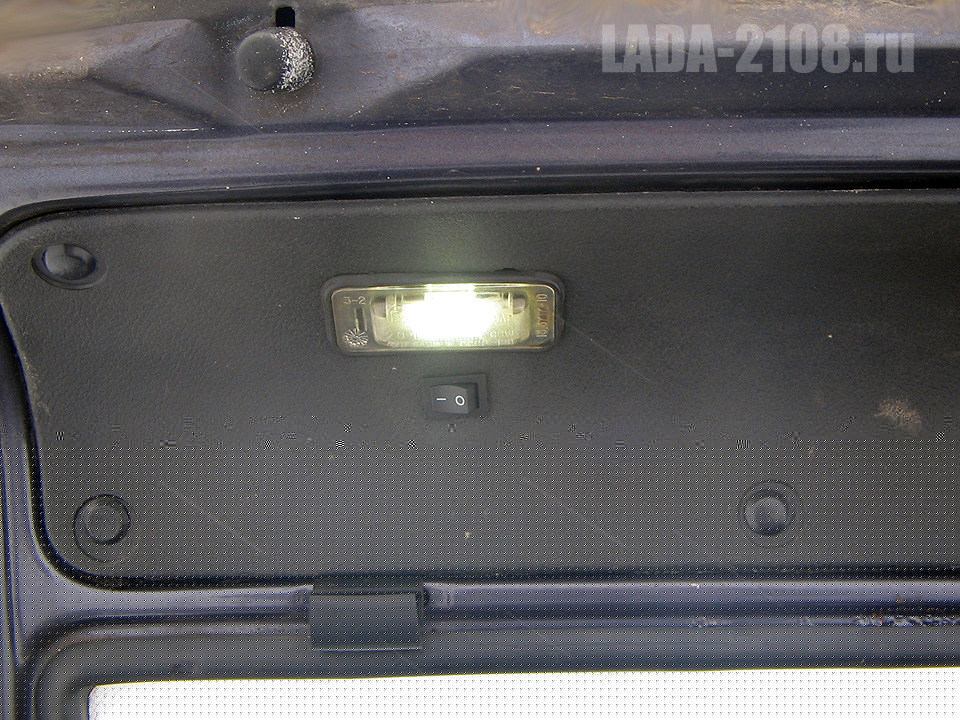

Фонарь и выключатель подсветки зоны багажника ВАЗ-2108

Впечатления и опыт использования

Что сказать, удобно! Конечно, хочется полной автоматики: открыл багажник - светит, закрыл - не светит. Но и так тоже неплохо, гораздо лучше, чем в темноте.

Материалы и стоимость

Фонари подсветки номера
120 р.

Выключатель
20 р.

Провода, разъёмы и пр.
50 р.
