Схема комбинации приборов "высокой" панели

21.10.2019
К списку статей "Устройство"

Здесь представлена откорректированная проверенная схема "высокой" панели приборов. На других сайтах очень часто встречается схема, на которой отсутствует несколько резисторов в обвязке указателей температуры и уровня топлива. Эти резисторы необязательно будут во всех панелях - производитель может допускать варианты, в т.ч. при настройке конкретных экземпляров.

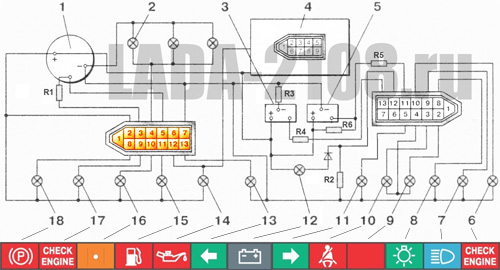

Схема панели приборов LADA Samara (2108, 2109, 21099).

1. Тахометр
2. Лампы освещения комбинации приборов
3. Указатель температуры
4. БСК
5. Указатель уровня топлива
6. Контрольная лампа "Check Engine" для системы снижения токсичности
7. Контрольная лампа дальнего света
8. Контрольная лампа габаритного света
9. Резервная контрольная лампа
10. Контрольная лампа ремней безопасности
11. Контрольная лампа левых указателей поворота
12. Контрольная лампа заряда аккумулятора
13. Контрольная лампа правых указателей поворота
14. Контрольная лампа аварийного давления масла
15. Контрольная лампа резерва топлива
16. Контрольная лампа воздушной заслонки карбюратора
17. Контрольная лампа "Check Engine" для системы впрыска топлива
18. Контрольная лампа стояночного тормоза

Резисторы

R1. 91 кОм. Служит для ввода высоковольтного сигнала на тахометр.
R2. 50 Ом, 5 Вт
R3. 120 Ом
R4. 10 Ом (может быть перемычка). По сути, этим резистором можно настраивать показания под конкретный экземпляр датчика.
R5. 3.9 Ом (может быть перемычка)
R6. 160 Ом + (10 Ом или перемычка)

Резистор R2 бывает один на 50 Ом, а бывает 3 параллельно по 150 Ом или 2 параллельно по 100 Ом. Применение нескольких резисторов имеет целью снижение мощности, рассеиваемой на каждом из резисторов. Это разумно сделать при профилактике или ремонте панели, причем лучше поставить 4 резистора по 200 Ом мощностью 2-3 Вт.
Вероятно, данный резистор нужен для случая обрыва обмотки возбуждения или провода, идущего к ней. В остальных случаях он не используется. Обычно сильно греется.

Панель имеет 3 разъема: белый, красный и разъем БСК.

Красный разъем

1. -
2. "+" питания (через зажигание)
3. Вход тахометра высоковольтный (карбюраторный, через резистор)
4. Подсветка приборов
5. Вход тахометра прямой
6. -
7. "-"
8. Индикатор стояночного тормоза
9. Check Engine
10. Заслонка карбюратора
11. Лампа резерва топлива
12. Индикатор низкого давления масла
13. Правый "поворотник"

Белый разъем

1. -
2. Резервная лампа
3. Ремни безопасности
4. "+" питания (через зажигание, для двух ламп)
5. Левый "поворотник"
6. -
7. -
8. Контрольная лампа "габаритов"
9. Дальний свет
10. "Check Engine" для системы снижения токсичности
11. Уровень топлива (стрелка)
12. D+ генератора
13. Стрелка температуры двигателя

Разъем БСК

1. «+» (при включенном зажигании), реально контакт отсутствует
2. К выводу «50» выключателя зажигания (включенный стартер)
3. «-»
4. К датчику уровня омывающей жидкости
5. К датчику уровня масла
6. К датчику уровня охлаждающей жидкости
7. К датчику уровня тормозной жидкости
8. К датчикам износа тормозных накладок
9. К выводу «3» реле контроля исправности ламп

Помимо этого разъема, на БСК идут 2 дорожки с платы панели приборов.

Подробнее о БСК

Детальные фото комбинации приборов, процесс разборки



Есть вопросы? Оставьте комментарий ниже, попробуем разобраться вместе.
