Комбинация приборов ВАЗ-2108 "высокой" панели

К списку статей "Устройство"

Детальные фото комбинации приборов "высокой" панели LADA Samara. В процессе описания сравнивается с комбинацией ВАЗ-2110.

.

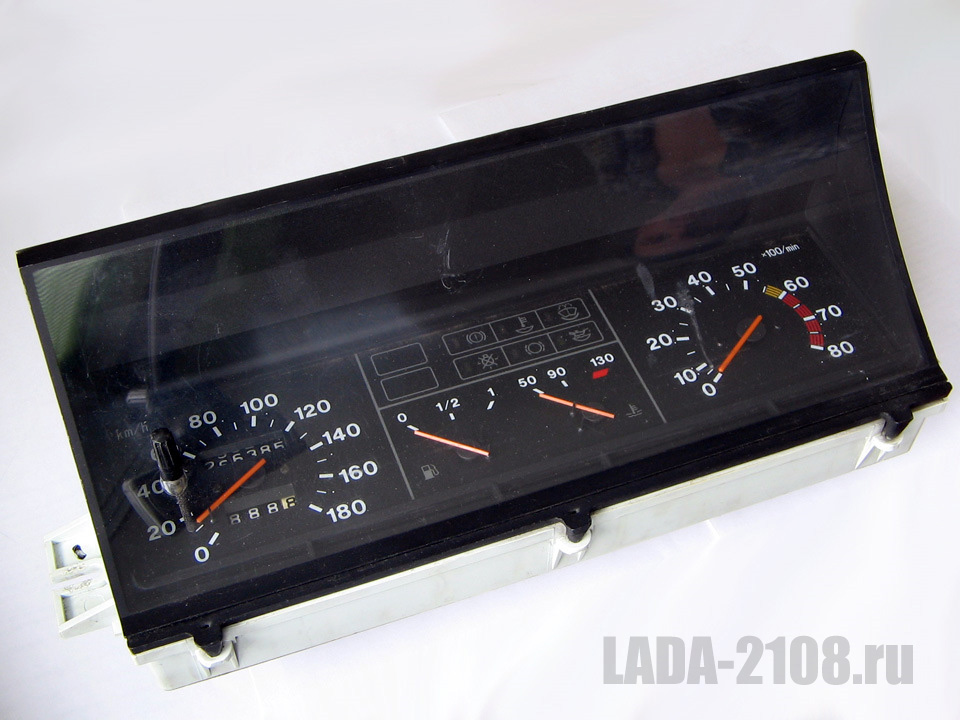

Уши крепления: справа обычное, слева U-образное. Ручка сброса одометра выведена через стекло на длинном валу, для сброса поворачивается, а не нажимается. По форме комбинация прямоугольная, никаких хитрых форм нет.

.

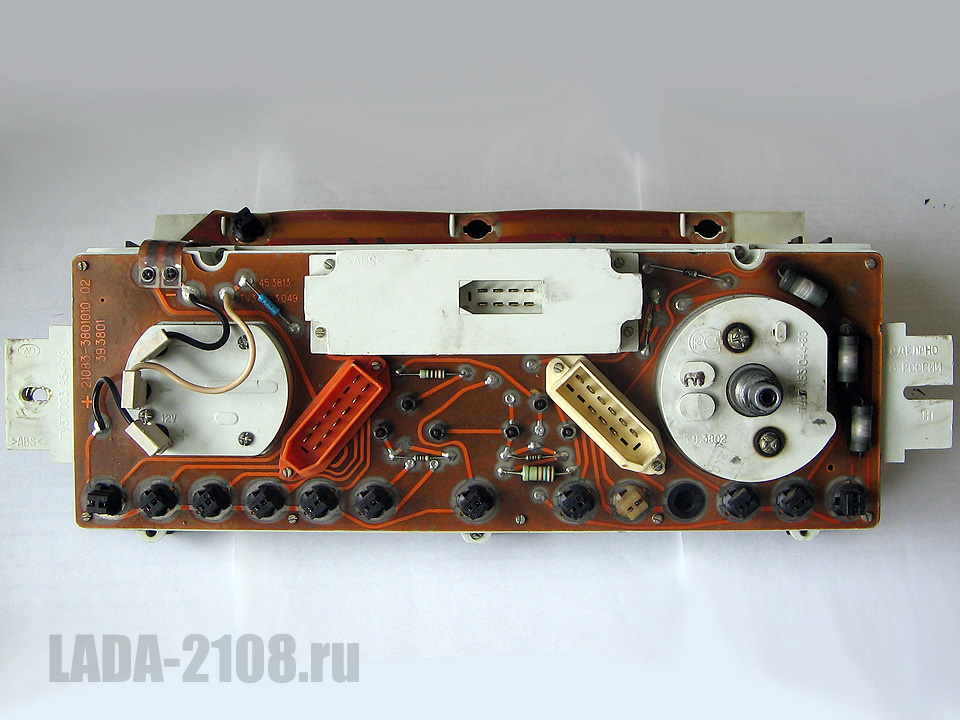

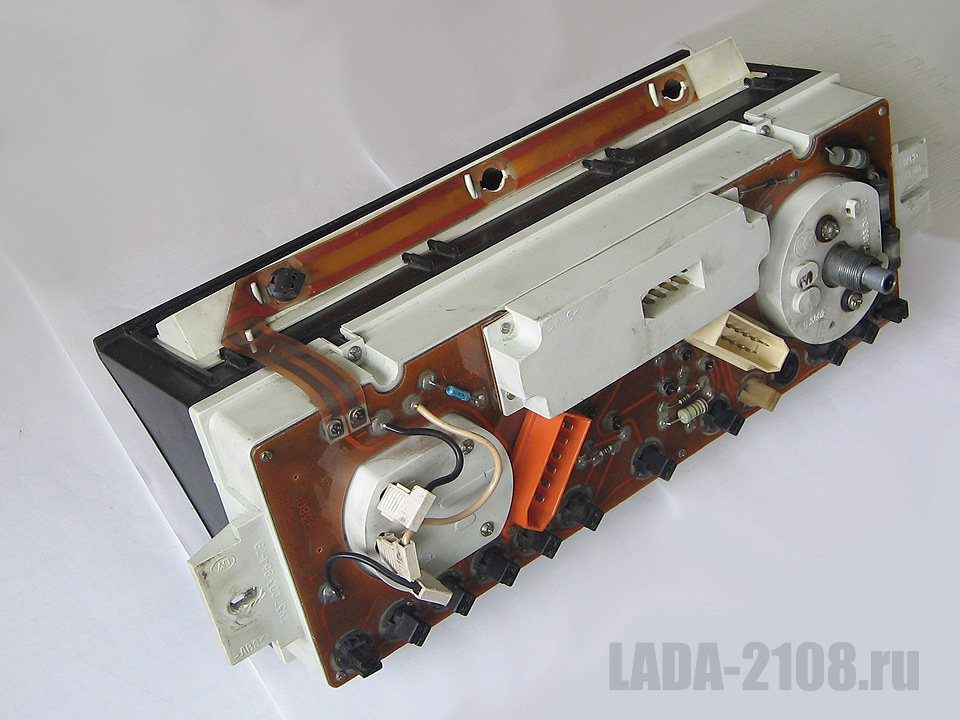

Вид сзади. Козырёк как единая сборка, белый корпус с приборами, плата с лампочками и разъемами, БСК закреплен отдельным блоком.
Кстати, к БСК идут 2 дорожки — "+" и давление масла, так что он подключён не только через собственный разъём.

.

Плата хоть и простая, но похитрее, чем у ВАЗ-2110. Здесь она двусторонняя. Спидометр с тросовым приводом. Тахометр подключен через провода, а не шпильки, как на ВАЗ-2110, но он такой же.

.

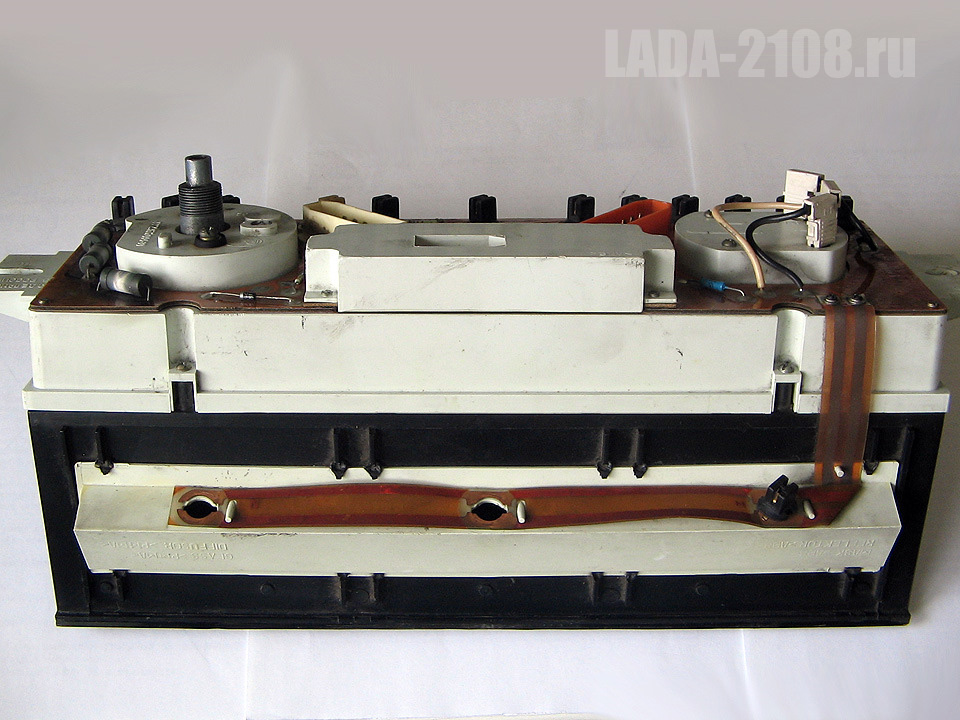

Вид сверху. Шлейф подсветки: не могу о нём не упомянуть, гениальное решение… но ведь работает, и технологично в производстве.

.

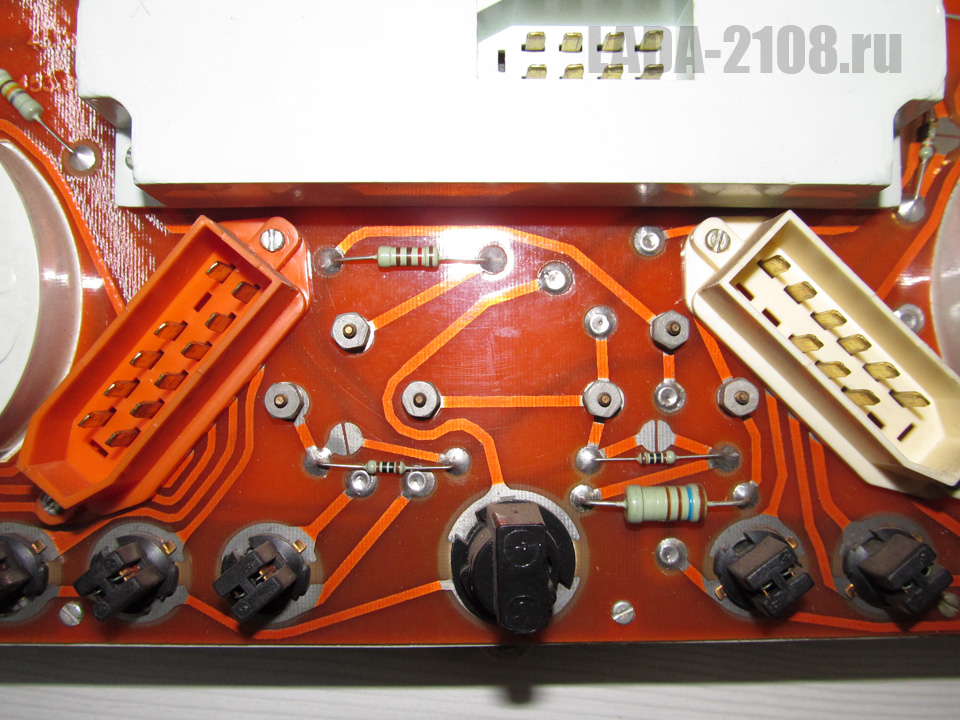

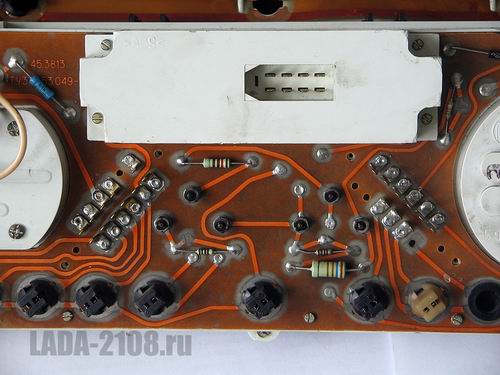

Разъемы со снятыми корпусами, чтобы было видно подключение дорожек. Нужно иметь ввиду, что некоторые пины имеют подключение и с обратной стороны платы. Как видно, контакты разъемов пропаяны, и эта пайка имеется с завода.

Козырёк на саморезах. Качество корпуса (белого) оказалось каким-то вязко-пластилиновым, чего не наблюдалось в комбинации ВАЗ-2110 (кстати, она старше по производству).

.

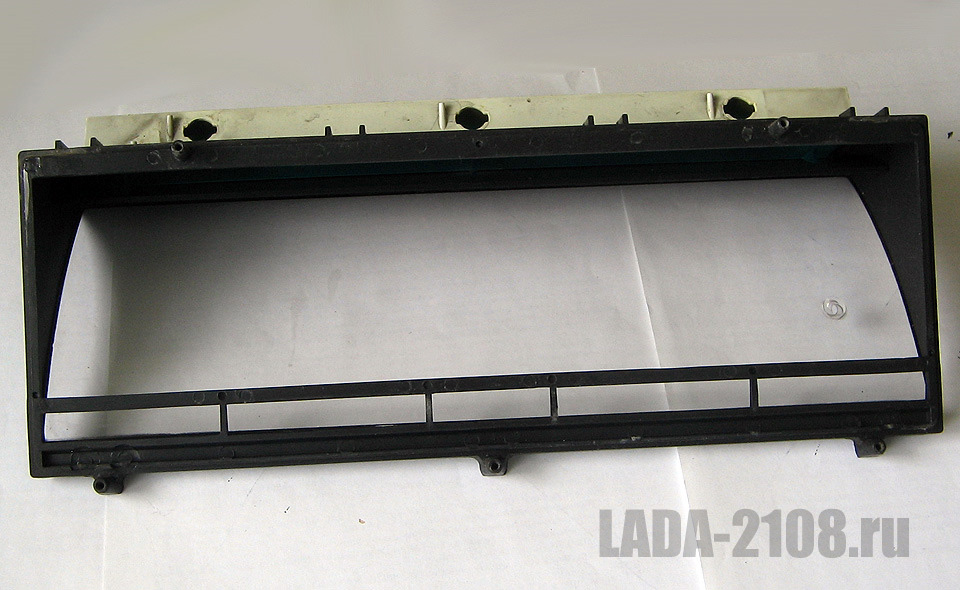

Козырек с защитным стеклом. Сверху посадочные места ламп подсветки.

.

В отличии от ВАЗ-2110, здесь не снять светофильтр лампочек без дальнейшей разборки.

.

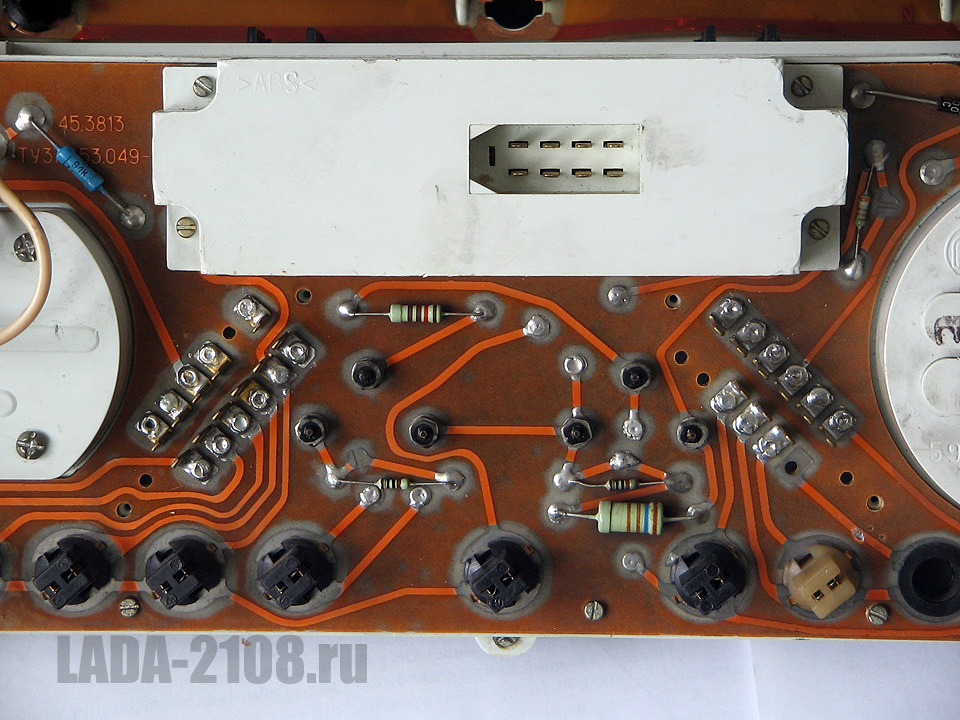

Обратная сторона платы. Все лампочки одинаковые, в т.ч. и лампа контроля заряда, в отличии от ВАЗ-2110, где она большей мощности. Но изучение другой панели приборов показало, что может использоваться и лампочка большей мощности.

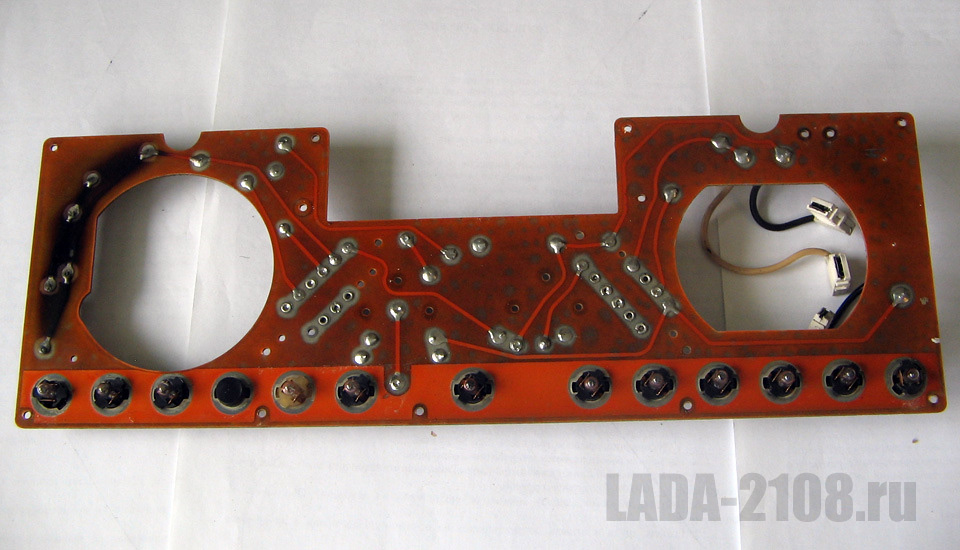

Вариант платы с лампой контроля заряда большей мощности.

Нетрудно заметить, как прогорела плата слева под резисторами заряда аккумулятора, вероятно, владелец долго забивал на это, отчего становилось хуже и хуже. Резисторы (кстати, здесь 3 резистора просто соединены параллельно) отпаялись от перегрева и едва держались на выводах, естественно греясь больше и больше и приводя в негодность плату.

.

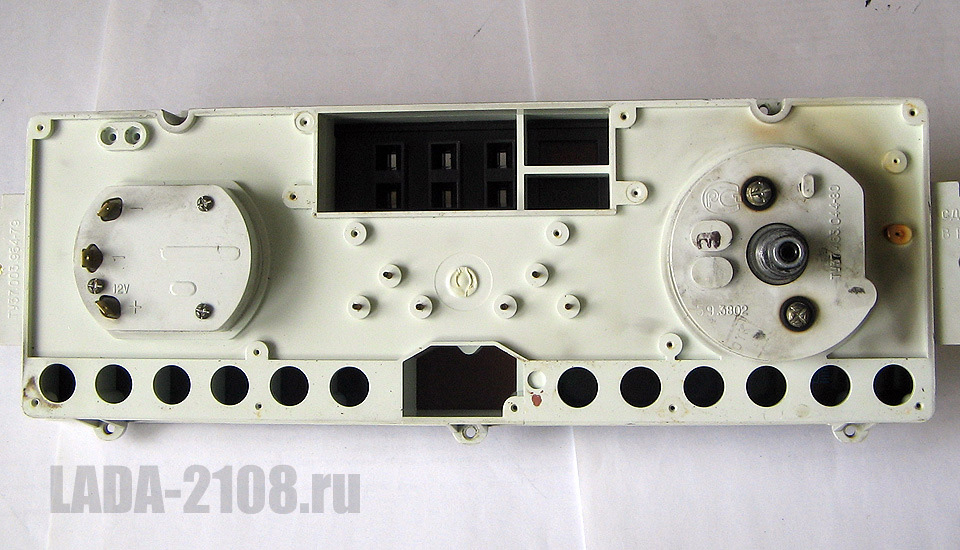

Вид на ''приборку'' сзади без платы.

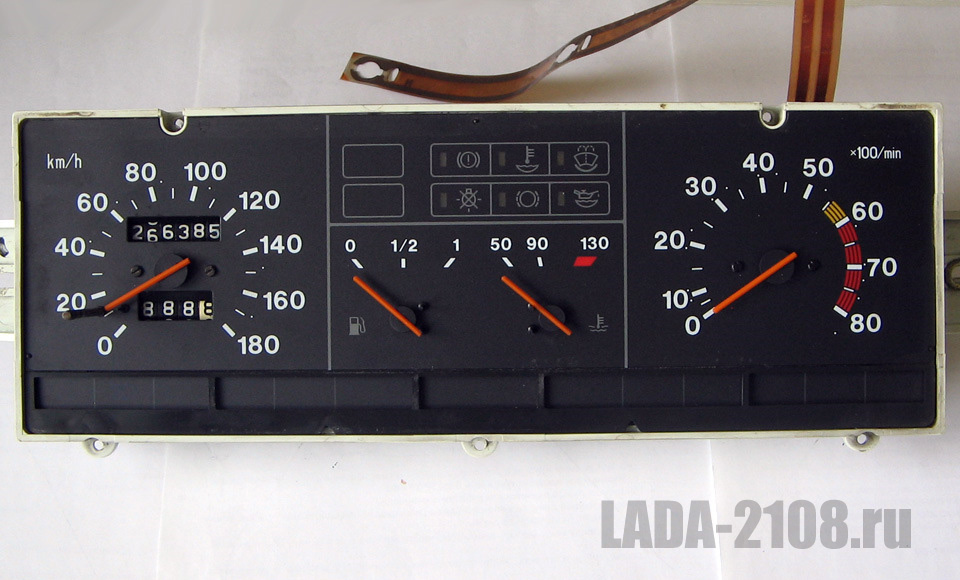

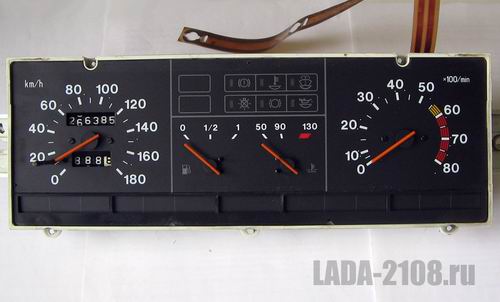

Откручиваем приборы от белого корпуса — держатся на саморезах и винтах — и получаем лицевую панель с приборами. Лицевая панель пластиковая, и на неё наклеена тонкая пластиковая маска, прозрачная в области индикаторов БСК. Обычно те, кто делает пересвет приборов, добирается с обратной стороны, снимая стрелки. Это удобно для их целей, но в ином случае стрелки лучше не трогать.

.

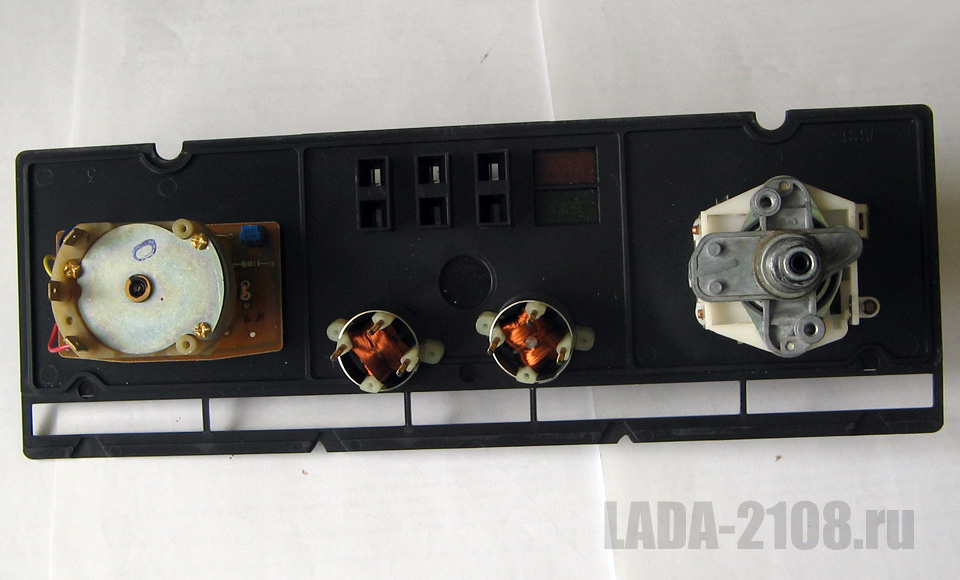

Тахометр и спидометр закреплены саморезами на лицевой панели, а мелкие указатели остаются болтаться на стрелках — в отличии от ВАЗ-2110 они не крепятся к лицевой панели, хоть это и возможно. Поставить этот блок назад будет крайне трудно из-за этих указателей, а на ВАЗ-2110 это делается легко. Кроме того, такое устройство затрудняет снятие платы: для этого нужно открутить приборы, а значит, они станут болтаться, и может возникнуть трудность с установкой.

.

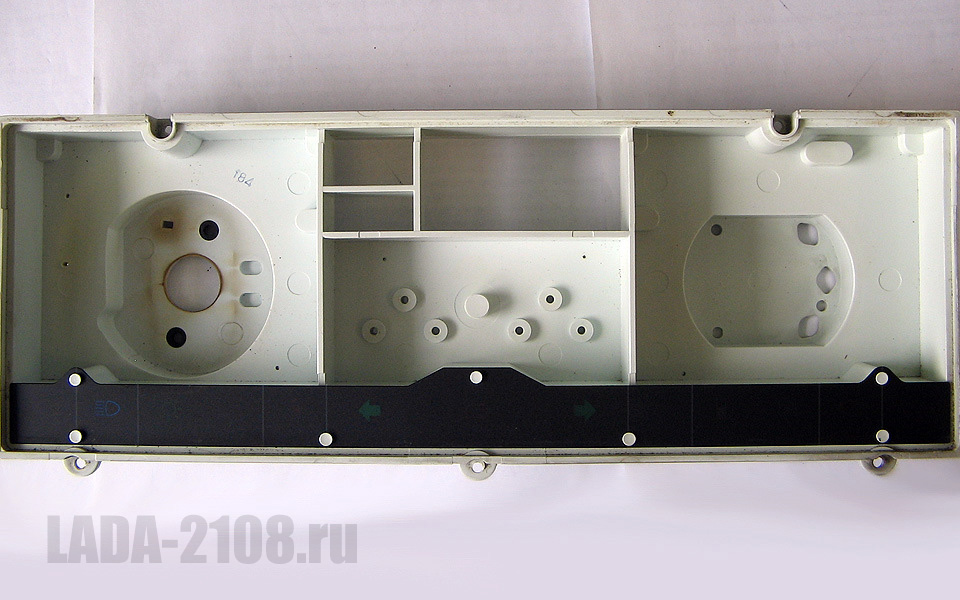

Остаётся пустой пластиковый корпус. На нём светофильтр лампочек, и он закреплён расплавлением штырьков, отчего так просто его уже не снять.

Пройдемся по немногочисленным приборам.

.

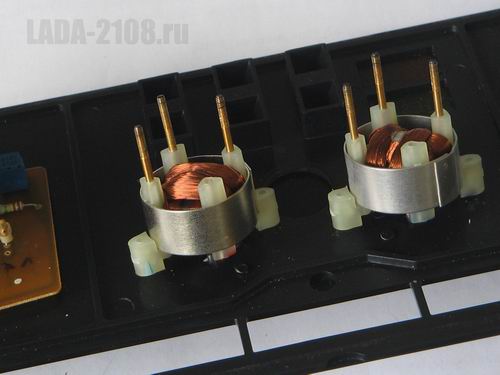

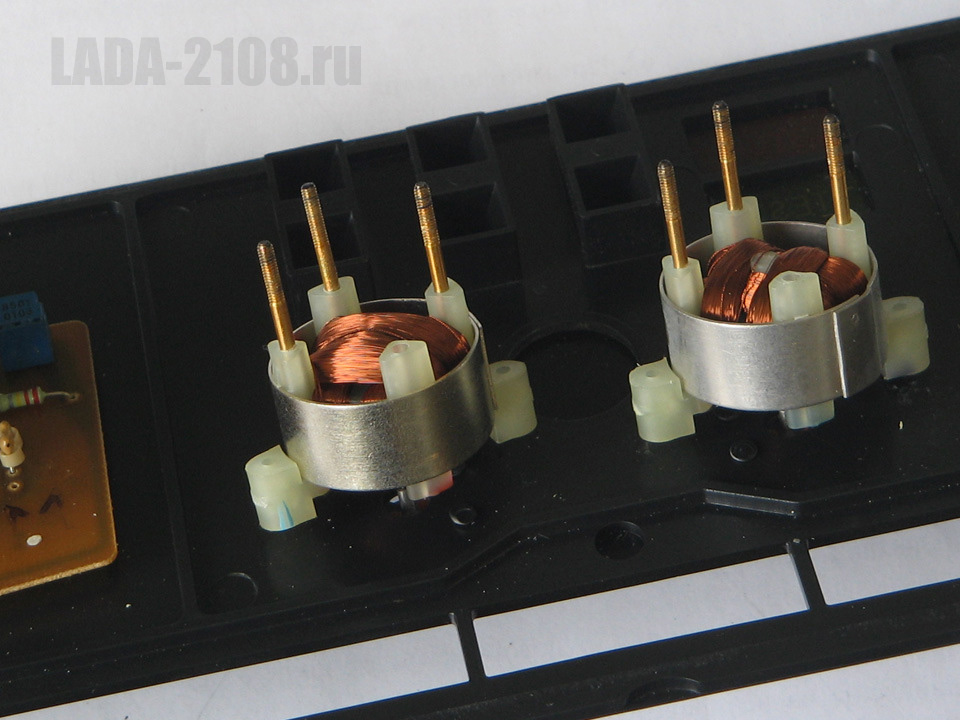

В центре 2 микроамперметра — указатели уровня топлива и температуры двигателя. К слову, плавность хода стрелки указателя уровня топлива обеспечивается его внутренним устройством, а не какими-либо внешними компонентами.

.

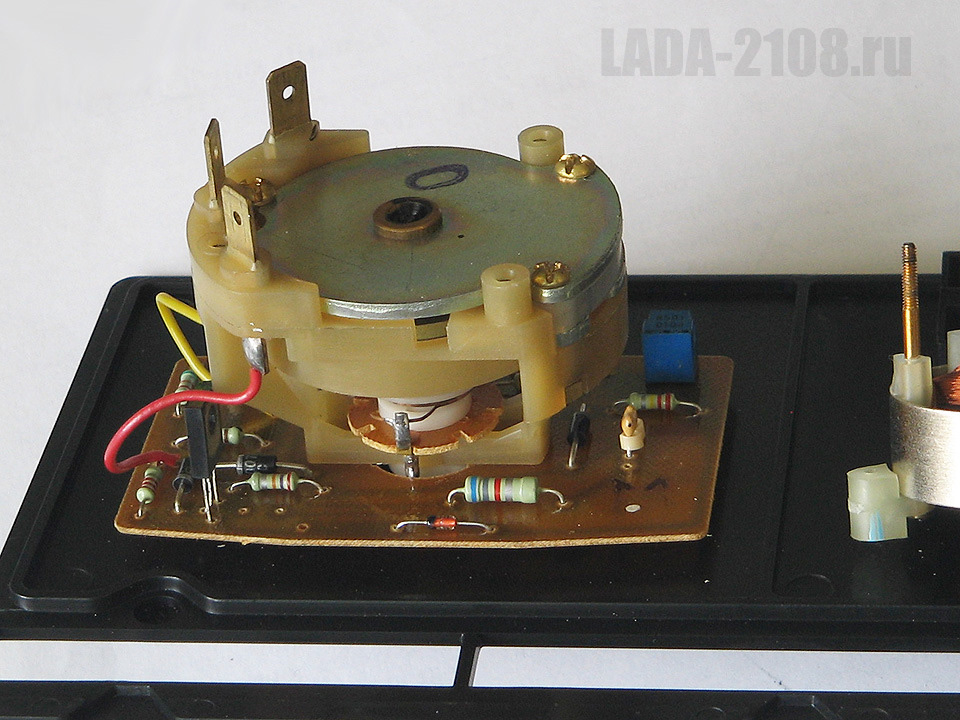

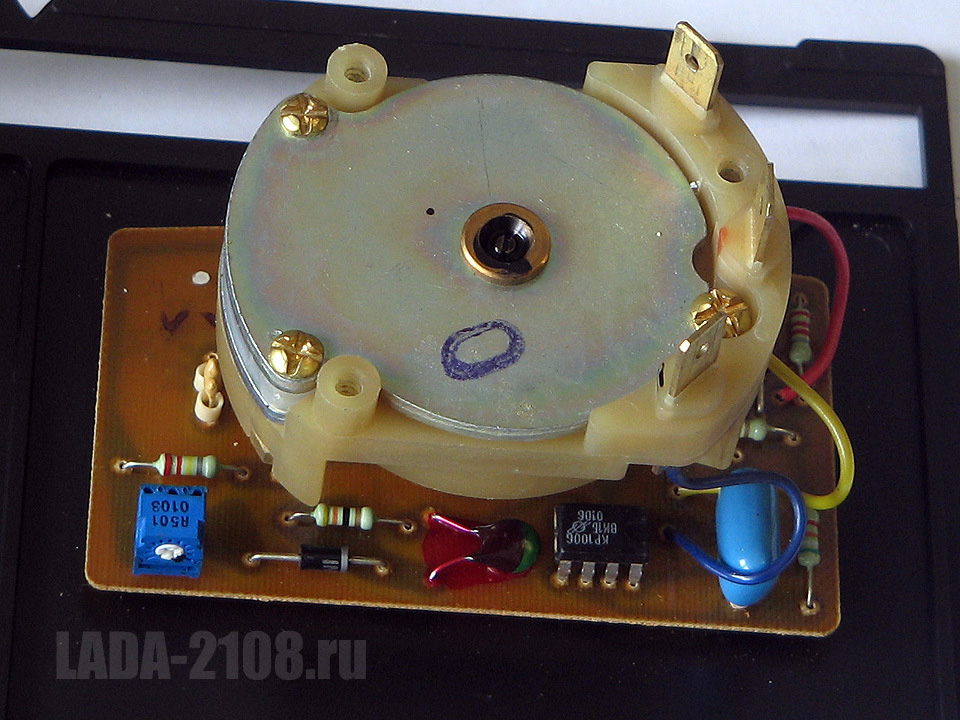

Это тахометр. Тоже микроамперметр, такой же как на ВАЗ-2110, с обычной схемой управления.

.

Преобразование импульсного сигнала построено на микросхеме КР1006ВИ1 — всё стандартно.

.

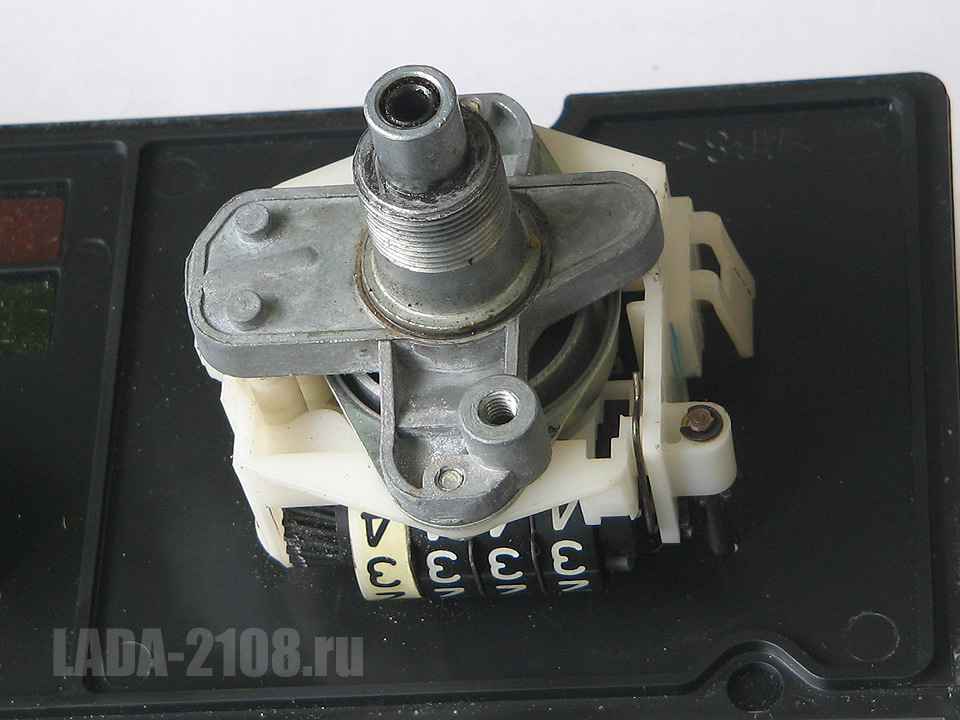

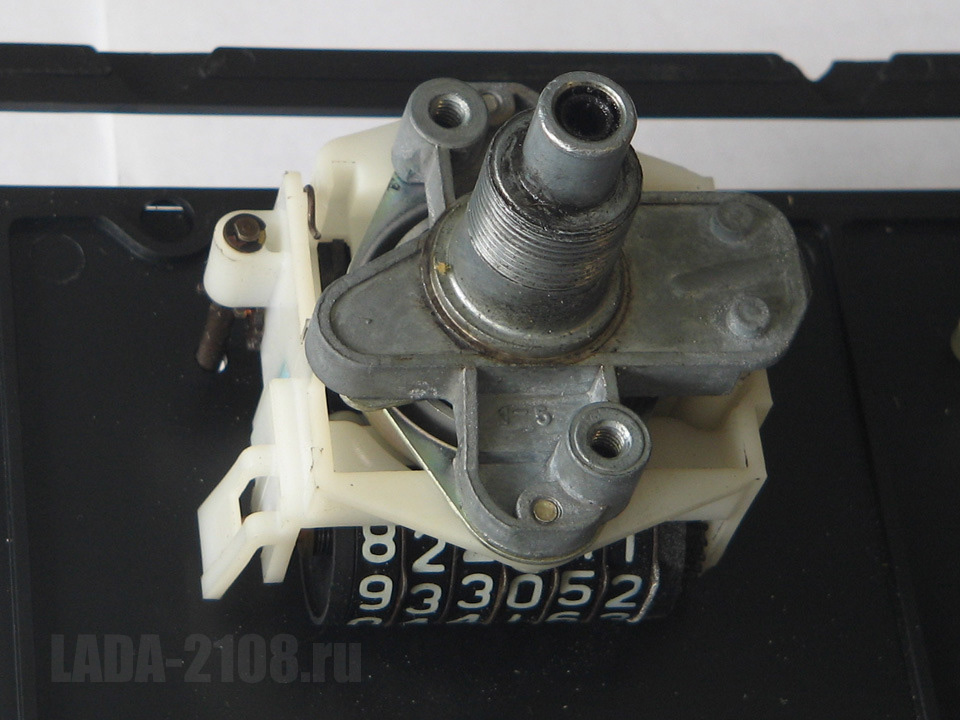

Спидометр: тросовый привод, ничего особенного.

.

Он же, вид сверху.

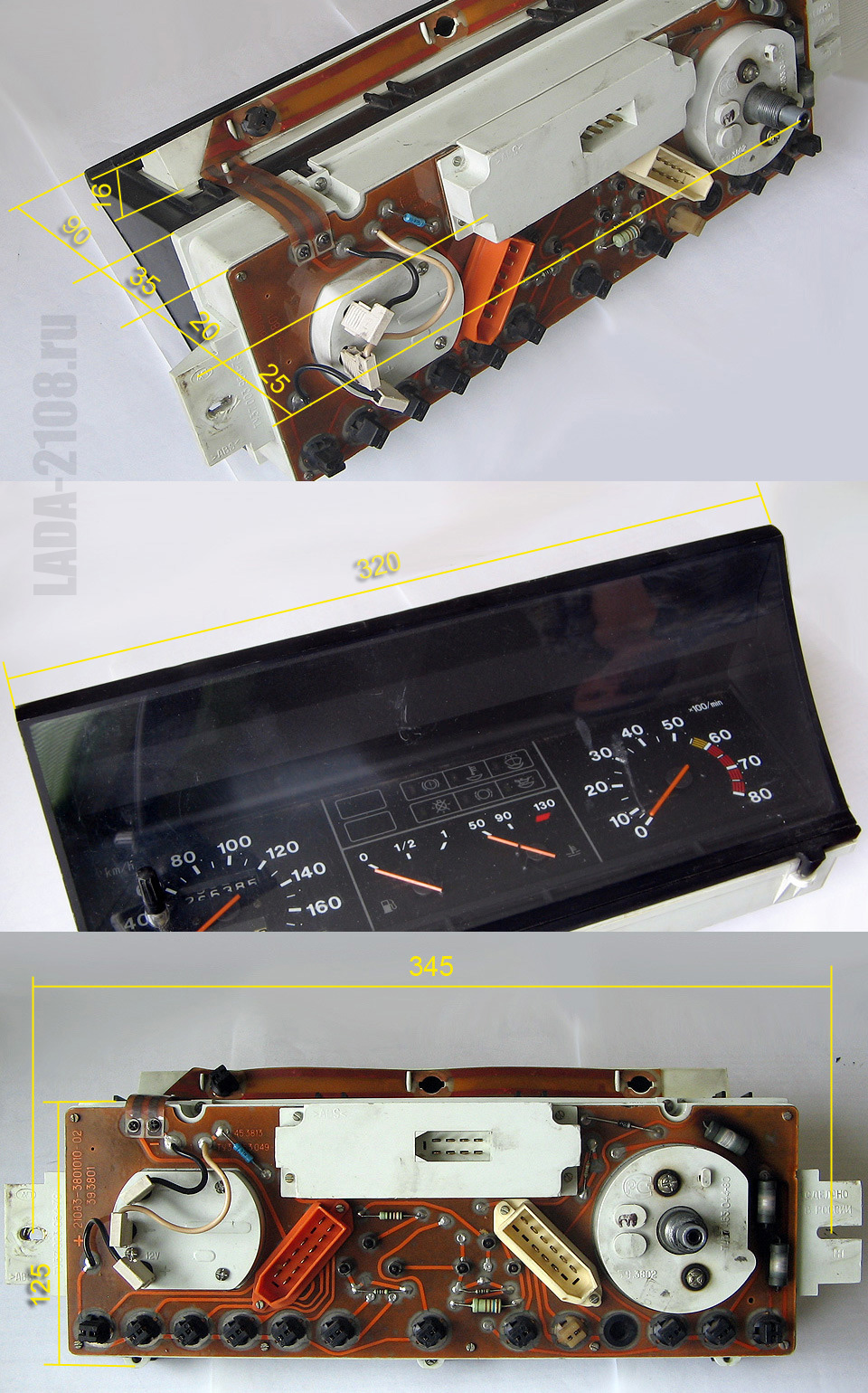

Габаритные размеры комбинации:

.

Также будет полезна схема этой "приборки".


Есть вопросы? Оставьте комментарий ниже, попробуем разобраться вместе.

Понравилось? Поделись!

Рейтинг: 0.0. 10 Голосов: 0
(16) Добавить комментарий!
1 Нравится 0 Не нравится
portvein777 09.01.2023 01:22
Благодарности автору за столько фото)) Планировалось врезать цифровой 0,28" (высота цифр 7мм, общая 10х22,6) 3х-циферный (купленнный отдельно для (вместе с) китайского прибора с индикатором 0,36", с сигнализацией при >120°C, с показанием отрицательных температур до минус 50°C) индикатор температуры - под стрелкой указателя температуры, но придётся "продырявить" над - на месте "90". Или под тахометром.
Ответить на комментарий
0 Нравится 0 Не нравится
Александр 07.05.2021 18:51
Здравствуйте. После заводки двигателя, где-то через минуту, стрелка указателя температуры шкалит вправо. Датчик исправен. Грешу на указатель. Может Вы подскажете возможную неисправность указателя. И какое должно быть сопротивление между выводами (если регламентируется)? Спасибо.
Ответить на комментарий
1 Нравится 0 Не нравится
SysAdmin 07.05.2021 19:43
У Вас "высокая панель"? Насколько быстро меняются показания указателя: до max доходит скачком или медленно в течении минуты? Указатель так устроен, что показывает высокую t при сопротивлении датчика, стремящемся к нулю. Так что стоит проверить плату панели и проводку на КЗ. И попробуйте вместо датчика между входом указателя и "массой" включать эталонные резисторы (таблицу можно легко найти в сети).
Ответить на комментарий
0 Нравится 0 Не нравится
Александр 07.05.2021 22:08
Еще интересная деталь. Как раз во время движения стрелки указателя температуры случайно включил дворники и стрелка остановилась. Дворники стали - стрелка пошла дальше.
Ответить на комментарий
0 Нравится 0 Не нравится
Александр 07.05.2021 22:03
Панель высокая. Стрелка идет до 90 градусов медленнее а дальше быстрее, но весь процесс занимает секунды 3-4. Подключал резистор 270 Ом(~70 гр) - стрелка уходит в красную зону резко, как при замыкании клеммы датчика на массу. (PS.Случилась эта беда во время движения) Спасибо за оперативный ответ.
Ответить на комментарий
0 Нравится 0 Не нравится
SysAdmin 07.05.2021 22:13
Что-то с проводкой. Я бы снял панель и протестировал ее отдельно - это легко: источник питания и резисторы вместо датчика. Если проблема уйдет, значит надо смотреть проводку, мб где-то окислы (не исключен монтажный блок, кстати).
Ответить на комментарий
1 Нравится 0 Не нравится
Александр 07.05.2021 22:26
Извините, не сказал. Я проверял и на снятой приборке. + на 2 пин а минус на 7 пин красной колодки от аккумулятора. На 13 пин белой колодки подключал тот же резистор 270 Ом и датчик. Если датчик холодный - стрелка на месте. Опускал в горячую воду - зашкаливала. Гайки крепления указателя откручивал - протирал контакты спиртом. Видимых повреждений платы снаружи не видно. Может внутри?
Ответить на комментарий
0 Нравится 0 Не нравится
SysAdmin 07.05.2021 22:52
Всё же, в датчике уверены? И потестируйте снятую приборку резисторами - нужно сначала убедиться, что она исправна при работе отдельно. Можно оставить ее включенной минут на 5.
Ответить на комментарий
0 Нравится 0 Не нравится
Александр 08.05.2021 10:51
Добрый день. Провел испытания. При 1,83 кОм - 50 градусов, 1,54 кОм стрелка медленно уходит в зашкал. Дальше, чем меньше сопротивление, тем быстрее ход стрелки. Вы видели внутренности указателя - может там собака зарыта?
Ответить на комментарий
0 Нравится 0 Не нравится
Александр 08.05.2021 12:24
Померял еще напряжение на выводах указателя. Первое значение - между нижними выводами, второе - между левым нижним и верхним. Датчик холодный - 0,5 В - 12,64 В; 2,4 кОм - 0,9 - 12,14; 1,54 кОм - 1,29 - 11,68; 1 кОм - 1,99 - 11,06; 580 Ом - 2,99 - 10,08; 390 Ом - 4,08 - 8,98.
Ответить на комментарий
0 Нравится 0 Не нравится
SysAdmin 09.05.2021 17:02
При 1.5к стрелка никак не может зашкаливать, это ведь меньше 40 градусов по таблице. Ощущение, что сопротивление, приходящее на указатель, меньше, мб коротит где-то. Насчет устройства указателя, это вроде бы обычный логометр, там 2 катушки да и всё по сути. Мб вообще стоит заменить панель или указатель, купить донора недорого.
Ответить на комментарий
0 Нравится 0 Не нравится
Александр 09.05.2021 19:20
Спасибо за поддержку. Буду разбираться.
