Подсветка зоны дверей снаружи

16.10.2013
К списку статей

На некоторые новые автомобили стали устанавливать подсветку наружной зоны у дверей, чтобы при посадке было видно, что находится под ногами. Это вполне разумное и легко реализуемое решение почему-то (ну собственно известно почему - маркетинг) достаётся пока только дорогим моделям. Пока такие модели встречаются редко - было замечено всего пара моделей джипов. А почему бы такую подсветку не сделать самостоятельно для ВАЗ-2108? Схемотехника здесь простая, и проблему составляет только корпус, в котором будут размещены LED: его нет готового.

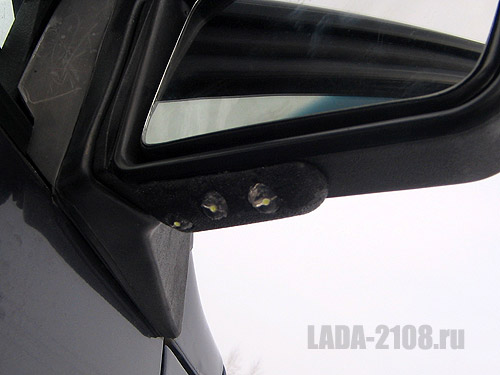

Вид на фонарь подсветки дверей снизу

Фонарь

В качестве фонаря можно попробовать использовать повторитель поворотов от ВАЗ-2108 или подобный - его придется переделать под нужный тип LED-лампы. Но т.к. в качестве светодиодов было решено использовать большие полуваттные светодиоды, понадобилось придумывать и иной корпус. Кроме того, хотелось сделать фонарь максимально незаметным, чтобы он не портил формы зеркал и не выделялся. В итоге корпус сделан литой - из подходящего куска черного полипропилена. Для этих целей можно использовать всё, что найдётся под рукой и имеет толщину около 10 мм. Заготовка вырезается, в ней высверливаются 3 отверстия для LED, а также выбирается канавка для их соединений и проводов. Отверстия сверлятся под углом, например, в таком варианте:
- ближнее к кузову смотрит вниз и чуть в сторону от кузова;
- два других смотрят назад на 45 градусов и градусов на 10 в сторону от кузова.
Таким образом максимально покрывается нужная зона освещения. После того как заготовка превратилась в подобие корпуса, можно устанавливать LED, соединять их и выводить провода. Провода помещаем в термоусадочную трубку длиной около 5 см, а полученную светодиодную конструкцию заливаем герметиком. Теперь остаётся просверлить по 2 отверстия для саморезов (они будут закручиваться изнутри зеркала) и навести лоск на поверхность корпуса, например, придать шероховатость при помощи нагретого напильника. Кстати, если на пластике случайно образуются сколы, или он выкрашивается при сверлении, это нетрудно устранить при помощи кусочков этого же пластика, разогретых до жидкого состояния над газовой плитой.

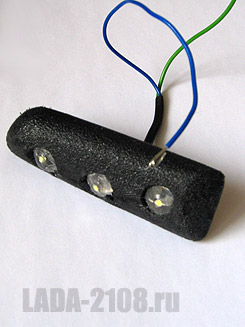

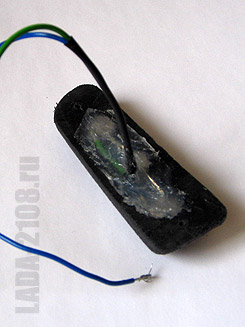

Фонарь подсветки зоны дверей Обработанный герметиком корпус со светодиодами

Стабилизатор

В самом фонаре размещены только 3 LED безо всяких гасящих резисторов и стабилизаторов, т.к. в корпусе нет места. Стабилизатор размещен в самом зеркале непосредственно на проводах и спрятан в термотрубку. Собран по простейшей схеме, состоящей из микросхемы LM317LZ и резистора на 18 Ом 0.25 Вт. Если честно, стабилизатор работает непонятно: вместо расчетных 70мА выдаёт различный, заниженный ток, в частности при 11.58В ток будет 25мА, а при 12.5В - 34мА. По идее, превышения 70мА стабилизатор не допустит. И всё же стоит попробовать более эффективную схему, возможно, соединить светодиоды не по три, а по два, таким образом уменьшив падение напряжения.

Установка

Т.к. в моём случае провода в зеркало уже были проведены, оставалось только просверлить отверстия, закрепить фонари и всё припаять. Каждый фонарь держится на двух саморезах. Третье, более широкое отверстие нужно для проводов. Минусовый провод соединяется с соответствующим минусовым проводом, идущим к "массе", а плюсовой - подключается через стабилизатор к проводу, на котором появляется напряжение при снятии с сигнализации - так называемая "вежливая подсветка", включающаяся на 20 секунд. Таким образом, в общем и целом на данном этапе при снятии с сигнализации в салоне включается свет, пространство около дверей освещается и подсвечиваются дверные ручки.

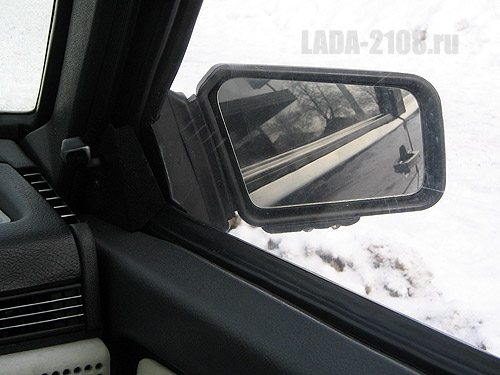

Вид на фонарь подсветки дверей из салона

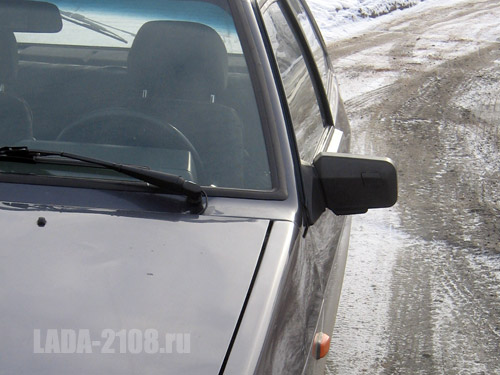

Зеркало с подсветкой зоны дверей

Впечатления и опыт использования

Впечатление положительное, работают без сбоев. Привык, поэтому сложно судить об их полезности. Во всяком случае когда подхожу/сажусь в чужие машины без подсветки, возникает ощущение слепоты и недоумевания.

Материалы и стоимость

Материал для корпусов
55 р.

Светодиоды
33 р.

Стабилизаторы
16 р.
